تعمیر درایو اشنایدر زمانی اهمیت پیدا میکند که خط تولید بهخاطر یک ارور ساده یا خرابی بردِ قدرت متوقف شده و هر دقیقه خاموشی، هزینه سنگینی به مجموعه تحمیل میکند. اینورترهای اشنایدر مخصوصاً سریهای Altivar بهدلیل دقت بالا، کنترل نرم موتور و عملکرد پایدار، در بسیاری از صنایع استفاده میشوند؛ اما نوسانات برق، دمای بالا، استهلاک قطعات یا تنظیمات اشتباه میتواند باعث بروز خطاهایی مثل OLF، OHF، SCF، USF و OSF شود. در چنین شرایطی، دستکاری غیرتخصصی دستگاه معمولاً آسیب را بیشتر میکند و حتی ممکن است هزینه تعمیر را چند برابر افزایش دهد.
در سوین صنعت، خدمات تعمیر اینورتر اشنایدر با عیبیابی و اعلام هزینه کاملاً رایگان انجام میشود تا قبل از هر اقدامی، وضعیت واقعی دستگاه مشخص شود. استفاده از قطعات اورجینال، تعمیر بدون واسطه و تحویل سریع دستگاه باعث شده بسیاری از صنایع، تعمیر درایو خود را به تیم تخصصی سوین صنعت بسپارند.
کارشناسان ما آماده دریافت درخواست شما هستند.
اینورترهای Schneider Electric بهخصوص خانواده معروف Altivar جزو شناختهشدهترین درایوهای صنعتی در دنیا هستند. این تجهیزات بهدلیل کنترل دقیق دور موتور، مصرف انرژی بهینه و پایداری بالا در صنایع نفت و گاز، خطوط تولید، ماشینآلات صنعتی، تهویه صنعتی، پمپ و فن کاربرد گستردهای دارند. کیفیت بالای ساخت درایوهای اشنایدر باعث شده طول عمر مناسبی داشته باشند، اما همین ساختار حرفهای و طراحی فشرده بردها باعث میشود تعمیر آنها نیازمند دانش تخصصی و تجهیزات دقیق باشد.
در بسیاری از مدلهای آلتیوار، برد کنترل و برد قدرت بهصورت چندلایه طراحی شدهاند و قطعات SMD حساسی در ساختار آنها استفاده شده است. همین موضوع باعث میشود فرآیند تعمیر اینورتر Schneider صرفاً به تعویض قطعه محدود نباشد و نیاز به عیبیابی دقیق در سطح مدارات الکترونیکی داشته باشد. بسیاری از خرابیهایی که در ظاهر مشابه هستند، در عمل دلایل متفاوتی دارند؛ برای مثال خطای اضافه جریان ممکن است ناشی از خرابی IGBT، مشکل موتور یا حتی پارامترگذاری اشتباه باشد.
در سوین صنعت، تعمیر درایو schneider با بررسی تخصصی برد قدرت، مدار فرمان، خازنهای باس DC، ماژول IGBT، مدار فیدبک و بخش نرمافزاری انجام میشود تا دستگاه بعد از تعمیر، عملکرد پایدار و مطمئنی داشته باشد.
درخواست تعمیر فوری اینورتر
نیاز به تعویض قطعات گرانقیمت نیست! ابتدا دستگاه شما را به صورت کاملاً رایگان عیبیابی کرده و تنها پس از اعلام هزینه و تایید نهایی شما، فرآیند تعمیرات را آغاز میکنیم. شماره خود را ثبت کنید تا کارشناسان ما با شما تماس بگیرند.
واحد فنی سوین صنعت خدمات تعمیرات درایو اشنایدر را برای طیف وسیعی از مدلها و سریهای صنعتی ارائه میدهد.
مدلهای قابل تعمیر
خدمات تعمیر شامل تعمیر برد قدرت، برد کنترل، منبع تغذیه سوئیچینگ، رفع خطاهای نرمافزاری، تعمیر IGBT، تعویض خازنها، تعمیر پنل و رفع مشکلات ارتباطی شبکه صنعتی است.

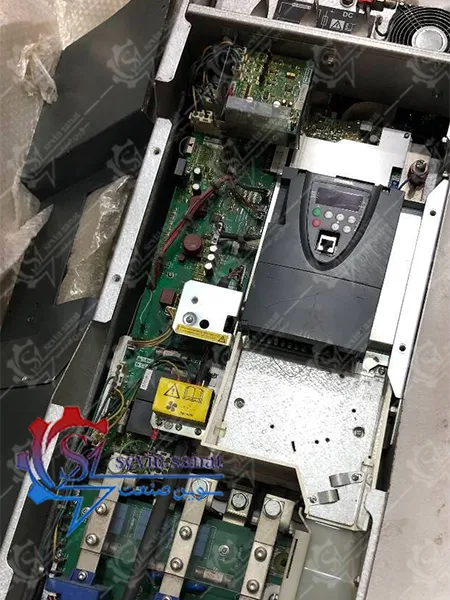

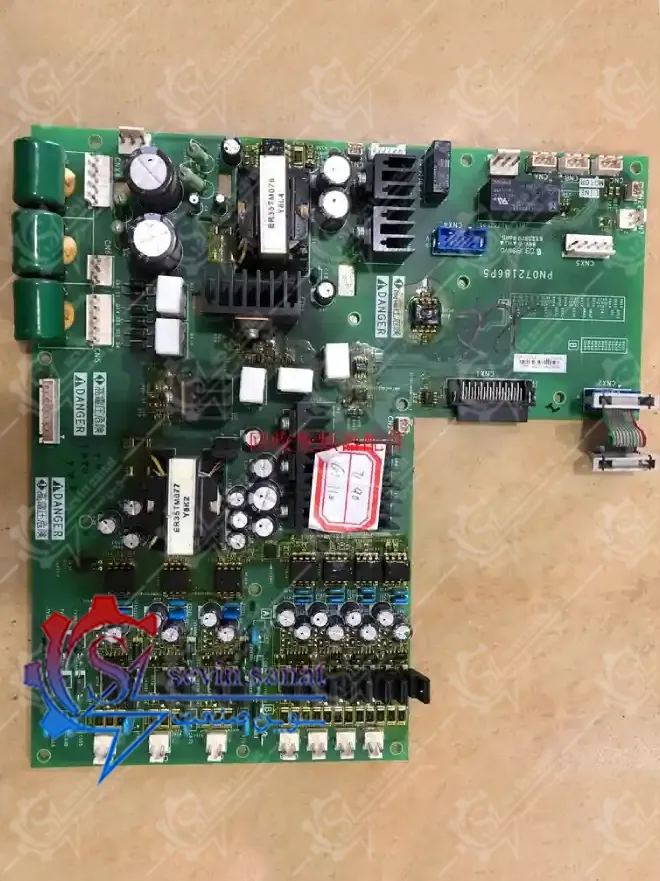

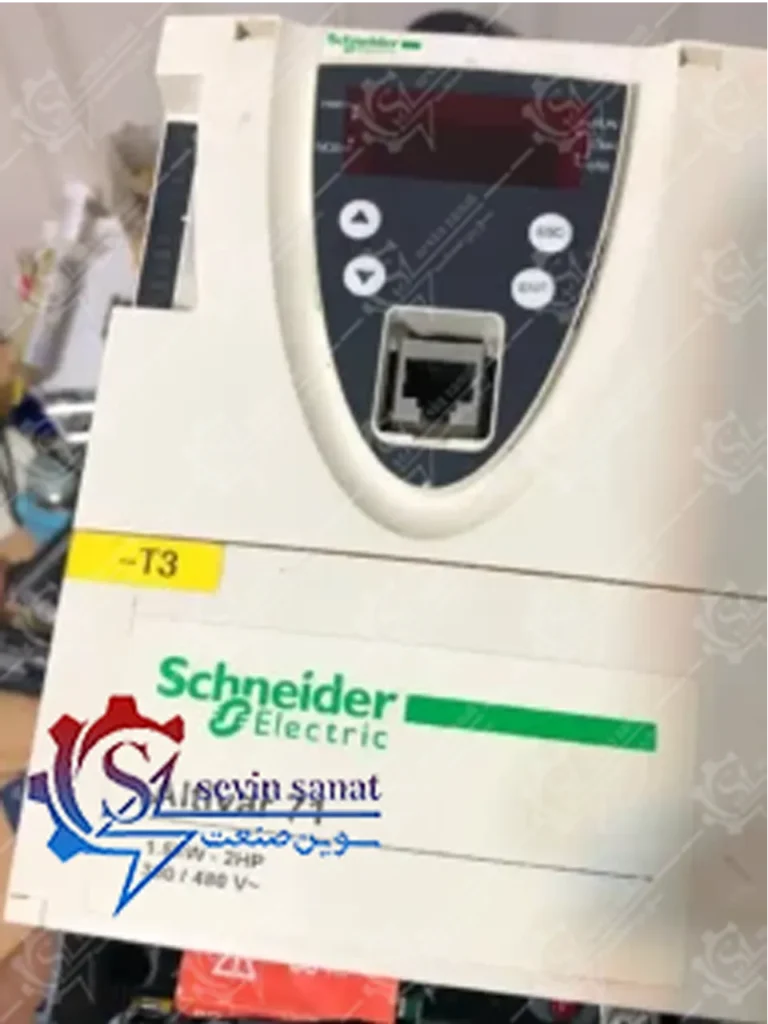

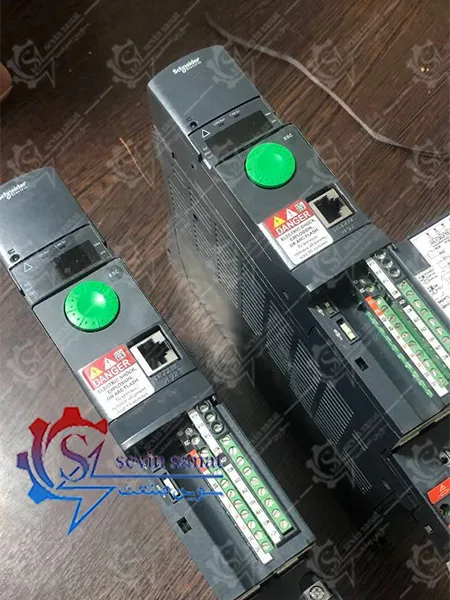

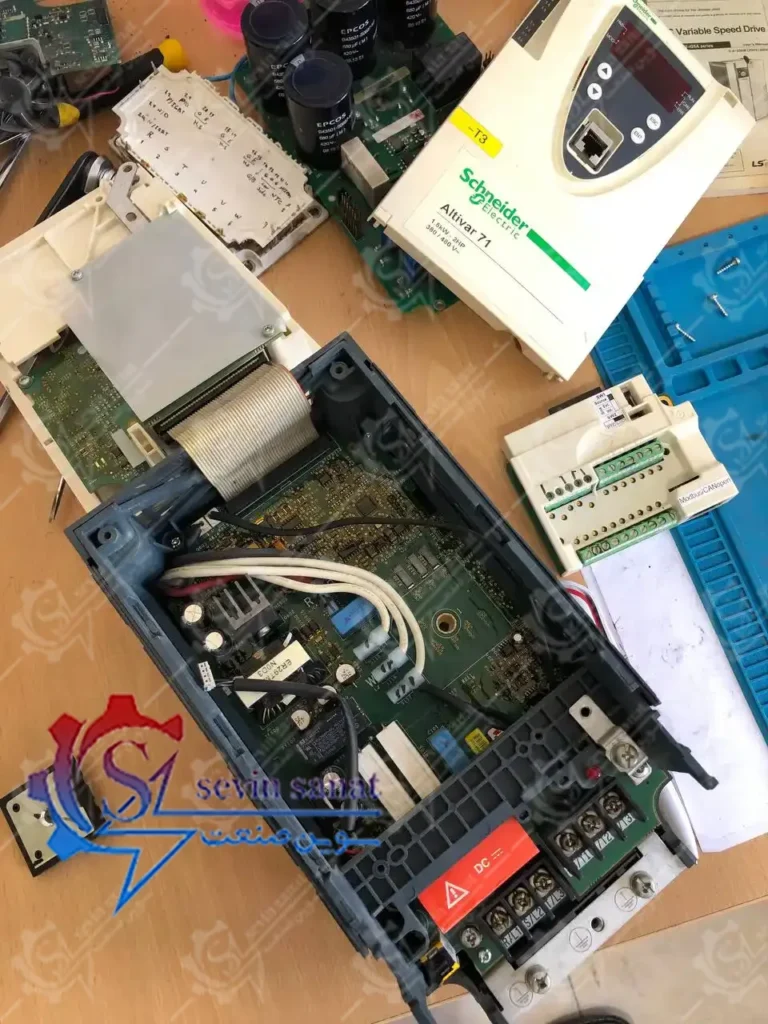

در بخش نمونهکارها میتوانید تصاویر و ویدئوهای واقعی از پروژههای انجامشده توسط تیم سوین صنعت را مشاهده کنید؛ از تعمیر درایوهای Altivar آسیبدیده بر اثر نوسانات برق گرفته تا راهاندازی مجدد اینورترهای صنعتی که توسط مراکز دیگر غیرقابل تعمیر اعلام شده بودند.
تنظیم پارامترهای درایو اشنایدر، نصب و راه اندازی اینورتر اشنایدر در مجموعه فنی مهندسی سوین صنعت توسط کارشناسان مجرب به صورت کاملا استاندارد اجرا میشود. مجموعه فنی مهندسی سوین صنعت به صورت کاملا رایگان مشاوره و پشتیبانی درایوهای اشنایدر را در اختیار مشتریان خود قرار میدهد.
همچنین در صورت نیاز مشتری، تیم فنی سوین صنعت مراحل نصب و راه اندازی درایو اشنایدر را به صورت صفر تا صد انجام میدهد.
یکی از دلایل مهم که باعث خرابی و خاموش شدن درایو اشنایدر میشود، نصب و راه اندازی درایو به صورتی بر خلاف استاندارد و توجه نکردن به نکات ذکر شده در منوال این تجهیز میباشد.
تعمیر اصولی درایوهای اشنایدر فقط به رفع خطا محدود نمیشود. اگر علت اصلی خرابی بهدرستی تشخیص داده نشود، دستگاه دوباره دچار ایراد خواهد شد. به همین دلیل، فرآیند تعمیر در سوین صنعت بهصورت تخصصی و مرحلهبهمرحله انجام میشود.
هزینه تعمیر درایو اشنایدر به عوامل مختلفی بستگی دارد و بدون بررسی تخصصی دستگاه نمیتوان مبلغ دقیقی تعیین کرد. نوع خرابی، توان دستگاه، میزان آسیب واردشده به بردها و نیاز به تعویض قطعات از مهمترین عوامل تعیینکننده هزینه هستند.
عوامل موثر بر قیمت تعمیر اینورتر اشنایدر:
| عامل | تاثیر بر هزینه |
| توان اینورتر | درایوهای توان بالا قطعات گرانتری دارند |
| خرابی برد قدرت | آسیب IGBT یا پل دیود هزینه را افزایش میدهد |
| خرابی برد کنترل | نیاز به تعمیرات تخصصیتر |
| آسیب نرمافزاری | معمولاً کمهزینهتر از خرابی سختافزاری |
| نیاز به تعویض قطعات | قیمت قطعات اورجینال موثر است |
| شدت آسیب دستگاه | سوختگی شدید هزینه بیشتری دارد |
در سوین صنعت، عیبیابی دقیق باعث میشود هزینههای اضافی به مشتری تحمیل نشود. بسیاری از مجموعهها بدون بررسی تخصصی، پیشنهاد تعویض کامل برد را میدهند؛ در حالیکه در بسیاری از موارد میتوان با تعمیر اصولی در سطح قطعه، هزینه را به شکل قابلتوجهی کاهش داد.
خطاهای اینورتر اشنایدر معمولاً با کدهای حفاظتی نمایش داده میشوند و هر کدام میتوانند چندین علت مختلف داشته باشند. در ادامه مهمترین ارورها بررسی شدهاند.
در مدل ATV212: با دو کد OL2 (اضافه بار موتور) و OL1 (اضافه بار خود درایو) نمایش داده میشود.
در مدل ATV71: با همان کد عمومی OLF نمایش داده میشود.
این خطا زمانی ظاهر میشود که موتور بیشتر از ظرفیت تعریفشده جریان بکشد یا تحت فشار مکانیکی شدید قرار بگیرد. OLF یکی از پرتکرارترین خطاهای درایو اشنایدر است و معمولاً به شرایط کاری موتور مربوط میشود.
علت
راهکار
در مدل ATV212: با دو کد OL2 (اضافه بار موتور) و OL1 (اضافه بار خود درایو) نمایش داده میشود.
در مدل ATV71: با همان کد عمومی OLF نمایش داده میشود.
این خطا زمانی ظاهر میشود که موتور بیشتر از ظرفیت تعریفشده جریان بکشد یا تحت فشار مکانیکی شدید قرار بگیرد. OLF یکی از پرتکرارترین خطاهای درایو اشنایدر است و معمولاً به شرایط کاری موتور مربوط میشود.
علت
راهکار
در مدل ATV212 با کد OC1 (اضافه جریان در زمان شتاب صعودی/استارت) و کد OC2 اضافه جریان در زمان شتاب نزولی/استپ. در مدل، ATV61 ATV71 با همان کد عمومی OCF نمایش داده میشود.
علت
راهکار
در مدل ATV212 به صورت خلاصه با کد OH نمایش داده میشود. در مدل ATV71 با دو کد DHF (دمای بالای درایو) و tJF (افزایش بیش از حد دمای خستگی یا همان IGBT Overheat) نمایش داده میشود.
این خطا نشان میدهد دمای داخلی اینورتر از حد مجاز بالاتر رفته است. اگر این خطا نادیده گرفته شود، احتمال آسیب به IGBT و برد قدرت وجود دارد.
علت
راهکار
این خطا در مدل ATV61 تفکیک شده است؛ با دو کد CrF1 (خطای پیششارژ/رله و مقاومت شارژ) و CrF2 (خطای دیسی باس در زمان شارژ شدن).
علت
راهکار
علت
راهکار
SCF از مهمترین خطاهای حفاظتی در تعمیر اینورتر Schneider محسوب میشود و معمولاً به بخش قدرت مربوط است. خطای اتصال کوتاه در اشنایدر معمولاً با کدهای فرعی مثل SCF1 (اتصال کوتاه موتور)، SCF3 (اتصال کوتاه زمین) و SCF4/SCF5 (اتصال کوتاه IGBT) نشان داده میشود.
در مدل ATV212 با کد OCA (اتصال کوتاه در زمان استارت) و کد EF2 اتصال به زمین یا همان Ground Fault) نمایش داده میشود. در مدل ATV61 دقیقاً مشابه کد عمومی تفکیک شده است.
علت
راهکار
در مدل ATV212: با دو کد OL2 (اضافه بار موتور) و OL1 (اضافه بار خود درایو) نمایش داده میشود.
در مدل ATV71: با همان کد عمومی OLF نمایش داده میشود.
این خطا زمانی ظاهر میشود که موتور بیشتر از ظرفیت تعریفشده جریان بکشد یا تحت فشار مکانیکی شدید قرار بگیرد. OLF یکی از پرتکرارترین خطاهای درایو اشنایدر است و معمولاً به شرایط کاری موتور مربوط میشود.
علت
راهکار
در مدل ATV212 با کد OC1 (اضافه جریان در زمان شتاب صعودی/استارت) و کد OC2 اضافه جریان در زمان شتاب نزولی/استپ. در مدل، ATV61 ATV71 با همان کد عمومی OCF نمایش داده میشود.
علت
راهکار
در مدل ATV212 به صورت خلاصه با کد OH نمایش داده میشود. در مدل ATV71 با دو کد DHF (دمای بالای درایو) و tJF (افزایش بیش از حد دمای خستگی یا همان IGBT Overheat) نمایش داده میشود.
این خطا نشان میدهد دمای داخلی اینورتر از حد مجاز بالاتر رفته است. اگر این خطا نادیده گرفته شود، احتمال آسیب به IGBT و برد قدرت وجود دارد.
علت
راهکار
این خطا در مدل ATV61 تفکیک شده است؛ با دو کد CrF1 (خطای پیششارژ/رله و مقاومت شارژ) و CrF2 (خطای دیسی باس در زمان شارژ شدن).
علت
راهکار
علت
راهکار
SCF از مهمترین خطاهای حفاظتی در تعمیر اینورتر Schneider محسوب میشود و معمولاً به بخش قدرت مربوط است. خطای اتصال کوتاه در اشنایدر معمولاً با کدهای فرعی مثل SCF1 (اتصال کوتاه موتور)، SCF3 (اتصال کوتاه زمین) و SCF4/SCF5 (اتصال کوتاه IGBT) نشان داده میشود.
در مدل ATV212 با کد OCA (اتصال کوتاه در زمان استارت) و کد EF2 اتصال به زمین یا همان Ground Fault) نمایش داده میشود. در مدل ATV61 دقیقاً مشابه کد عمومی تفکیک شده است.
علت
راهکار
این خطا در صنایعی که درایو با سنسور یا PLC کار میکند بسیار رایج است (مثل پمپها).
در مدل ATV61 با کد AI2F (خطای کانفیگ نکردن یا قطعی سیگنال آنالوگ ورودی دوم) نمایش داده میشود.
علت
راهکار
در مدل ATV212 با کد OP1 (اضافه ولتاژ در زمان شتاب صعودی یا نوسان شدید ورودی) نمایش داده میشود.
در مدل ATV71 با کد OSF (ولتاژ بیش از حد نرمال ورودی) نمایش داده میشود.
این خطا زمانی اتفاق میافتد که ولتاژ باس DC از حد مجاز بیشتر شود.
علت
راهکار
در مدل ATV212 با کد UP1 نمایش داده میشود.
USF یکی از رایجترین خطاها در محیطهای صنعتی با برق ناپایدار است.
علت
راهکار
در مدل ATV212 با کد OP2 (اضافه ولتاژ در زمان استپ شدن درایو) نمایش داده میشود.
این خطا معمولاً هنگام توقف موتور ایجاد میشود.
علت
راهکار
در مدل ATV212 با کد EPH1 نمایش داده میشود.
این خطا نشان میدهد یکی از فازهای ورودی وجود ندارد یا دچار اختلال شده است.
علت
راهکار
این خطا مربوط به بخش خروجی درایو یا موتور است.
در مدل ATV212 با کد EPHO نمایش داده میشود. در مدل ATV71 بر اساس تعداد فازهای قطع شده تفکیک شده است؛ با کدهای OPF1 (قطع یک فاز)، OPF2 (قطع دو فاز) و OPF3 (قطع سه فاز خروجی).
علت
راهکار
این خطا معمولاً به برد کنترل یا مدارهای داخلی مربوط میشود.
علت
راهکار
این خطا زمانی ایجاد میشود که سرعت موتور از مقدار مجاز بیشتر شود.
علت
راهکار
این ارور معمولاً نشاندهنده مشکل جدی در برد کنترل است.
در مدل ATV212 با کدهای Err4 (خطای CPU روی برد کنترل) و Etyp (خرابی برد کنترل) نمایش داده میشود.
در مدل ATV71 با کد PrF (خطای سختافزاری برد پاور) نمایش داده میشود.
در مدل ATV61 با کدهای InF2 (عدم همخوانی کارت پاور و کنترل)، InF7 (خطای برنامهریزی اولیه)، InFA (خطای مدار ورودی) و همچنین کد ILF (خطای ارتباطی کارت آپشنال و درایو) نمایش داده میشود.
علت
راهکار
این خطا به ناسازگاری یا خرابی تنظیمات مربوط میشود.
علت
راهکار
این خطا در شبکههای Modbus و CANopen رایج است.
علت
راهکار
این خطا هنگام تیونینگ خودکار موتور ظاهر میشود.
علت
راهکار
در مدل ATV71 با کد brF (خطای تیغه فیدبک برک/Brake contact) نمایش داده میشود.
در مدل ATV61: با کد bUF (اتصال کوتاه در خروجی یا عدم اتصال یونیت ترمز/Brake unit fault) نمایش داده میشود.
علت
راهکار
علت
راهکار
این خطا از تجهیزات جانبی یا مدار فرمان به درایو ارسال میشود.
علت
راهکار
تفاوت اصلی این خطا با خطای (PtF) در این است که tHF بر اساس محاسبات نرمافزاری درایو از جریان مصرفی موتور صادر میشود؛ یعنی درایو تشخیص میدهد که موتور برای مدت طولانی زیر بار سنگین بوده و داغ کرده است (حتی اگر سنسور سختافزاری روی موتور نصب نباشد).
علت
راهکار
خرابی درایوهای اشنایدر معمولاً به یک علت محدود نمیشود و مجموعهای از عوامل داخلی و محیطی در آن نقش دارند.
مهمترین عوامل داخلی خرابی درایوهای اشنایدر عبارتند از:
| عامل داخلی | توضیح |
| خرابی IGBT | یکی از رایجترین ایرادات برد قدرت |
| استهلاک خازنها | کاهش ظرفیت و ناپایداری ولتاژ باس DC |
| خرابی فن | افزایش دمای داخلی دستگاه و قطع چرخش هوا |
| ضعف منبع تغذیه | اختلال در عملکرد برد کنترل و میکروپروسسور |
| خرابی سنسورها | ایجاد خطاهای حفاظتی کاذب یا عدم تشخیص اورلود |
| اتصالات داخلی معیوب | ایجاد نویز، نوسان و قطع ارتباط بردهای داخلی |
| پیر شدن مدار درایو گیت (اپتوکوپلرها) | دفرمه شدن سیگنال آتش و سوختن ناگهانی سوئیچهای قدرت |
| خستگی حرارتی نیمههادیها | ترک خوردن لحیمکاریهای داخلی قطعات بر اثر چرخههای مداوم دما |
| نقص حافظه EEPROM | از بین رفتن دادههای داخلی و عدم لود شدن پارامترهای تنظیمی درایو |
رایجترین عوامل خارجی خرابی درایوهای اشنایدر عبارتند از:
| عامل خارجی | توضیح |
| نوسانات برق | آسیب جدی به برد قدرت |
| رطوبت محیط | سولفاته شدن قطعات و تشکیل شبنم روی بردهای الکترونیکی |
| گرد و غبار صنعتی | ایجاد اتصال کوتاه و مسیرهای رسانای مزاحم روی بردها |
| تهویه نامناسب تابلو | افزایش دمای کاری و کاهش عمر مفید قطعات الکترونیکی |
| بار بیش از حد موتور | فشار روی مدار قدرت و ایجاد اورلود حرارتی و مکانیکی |
| کابلکشی غیراستاندارد | ایجاد نویز، افت ولتاژ و خطاهای ناگهانی |
| پدیده موج انعکاسی (کابل طولانی) | برگشت ولتاژ دوبرابری به خروجی درایو و سوراخ شدن عایق خروجی |
| گازهای خورنده محیطی | تخریب پوشش محافظ و اکسید شدن مسیرهای مسی PCB |
| بالانس نبودن فازهای ورودی | تمرکز جریان روی یک فاز و سوختن زودرس پل دیود ورودی |
| هارمونیکهای شدید شبکه | عبور جریانهای فرکانس بالا و داغ شدن شدید خازنهای باس DC |
| شل بودن اتصالات ترمینالها | ایجاد مقاومت تماسی، تولید حرارت شدید و ذوب شدن ترمینالها |
| ارتینگ نامناسب و تداخل EMI | هدایت نویز فرکانس بالا به سمت پورتها و سوختن بخش ارتباطی |
نگهداری صحیح، نقش بسیار مهمی در افزایش طول عمر درایوهای اشنایدر دارد. بسیاری از خرابیهای پرهزینه با سرویس دورهای قابل پیشگیری هستند.
مهمترین اقدامات نگهداری:
سرویسهای دورهای میتوانند قبل از آسیب جدی، مشکلات احتمالی را شناسایی کنند و مانع توقف ناگهانی خط تولید شوند.
تعمیر درایوهای صنعتی نیاز به تجربه، تجهیزات تخصصی و شناخت دقیق ساختار بردهای الکترونیکی دارد. در سوین صنعت، تلاش شده خدمات تعمیرات بر پایه عیبیابی واقعی و تعمیر اصولی ارائه شود؛ نه صرفاً تعویض قطعه.
مزیتهای رقابتی سوین صنعت عبارتاند از:
تجربه تعمیر انواع تعمیر درایو Schneider در صنایع مختلف باعث شده بسیاری از خرابیهای پیچیده که در مراکز دیگر قابل رفع نیستند، در سوین صنعت بهصورت تخصصی تعمیر شوند.
کد db یک آلارم مربوط به ترمز دیسی (DC Braking) است. در حالت عادی این آلارم قابل ریست است؛ اما اگر ریست نشود، نشاندهنده وجود مشکل سختافزاری در درایو است و باید توسط تعمیرکار بررسی شود.
این کد نشاندهنده خطای ارتباطی شبکه است. ابتدا کابلهای شبکه، کانکتورها و احتمال وجود نویز در سیستم را بررسی کنید. اگر مشکل برطرف نشد، احتمال خرابی IC شبکه درایو وجود دارد.
خطای SPF به معنای قطع شدن فیدبک سرعت (Speed Feedback Loss) است. این مشکل معمولاً به دلیل قطعی سیمکشی انکودر یا خرابی خود انکودر رخ میدهد. اتصالات را بررسی کرده و سلامت انکودر را تست کنید.
خطای tnF مربوط به ناموفق بودن عملیات اتوتون است. این خطا غالباً به دلیل وارد کردن اشتباه پارامترهای پلاک موتور در درایو یا عدم تطابق رنج توانی درایو و موتور ایجاد میشود.
