تعمیر درایو امرسان یکی از تخصصیترین خدمات مجموعه سوین صنعت است که دقیقاً برای جلوگیری از توقف طولانیمدت خطوط تولید و جبران خسارتهای ناشی از خرابی ناگهانی اینورترها ارائه میشود. زمانی که بروز کد خطاهای رایجی مانند OI.AC (اضافه جریان)، OV یا UU (اضافه و افت ولتاژ)، ارورهای سختافزاری سری HF یا روشن نشدن صفحه نمایش دستگاه باعث اختلال در عملکرد تجهیزات صنعتی شود، یک عیبیابی اصولی ضروری است.
اینورترهای امرسان و Control Techniques به دلیل دقت بالا در کنترل دور موتور، در صنایع مختلفی مثل بستهبندی، نساجی، CNC، تهویه، خطوط انتقال و ماشینآلات اتوماسیون استفاده میشوند؛ اما نوسانات برق، استهلاک قطعات، تهویه نامناسب یا تنظیمات اشتباه میتواند باعث خرابی آنها شود. در چنین شرایطی دستکاری خود
سرانه یا تعمیر توسط افراد غیرمتخصص ممکن است منجر به آسیب کامل برد قدرت یا CPU دستگاه شود. در سوین صنعت، عیبیابی و اعلام هزینه تعمیرات کاملاً رایگان انجام میشود و پس از تأیید مشتری، تعمیر درایو در کوتاهترین زمان ممکن انجام خواهد شد تا دستگاه سریعتر به خط تولید بازگردد.
کارشناسان ما آماده دریافت درخواست شما هستند.
اینورترهای Emerson که امروزه بخش زیادی از آنها با برند Control Techniques شناخته میشوند، جزو درایوهای صنعتی دقیق و حرفهای بازار هستند که در کاربردهای سبک و سنگین صنعتی استفاده میشوند. این درایوها به دلیل کیفیت ساخت بالا، کنترل دقیق سرعت و گشتاور، عملکرد پایدار و پشتیبانی از پروتکلهای ارتباطی صنعتی، در بسیاری از خطوط تولید مدرن حضور دارند.
درایوهای امرسان معمولاً در سیستمهایی استفاده میشوند که نیاز به کنترل دور دقیق، راهاندازی نرم موتور و کاهش مصرف انرژی دارند. بسیاری از صنایع از این تجهیزات برای کنترل الکتروموتورهای AC و Servo استفاده میکنند. عملکرد پایدار در شرایط کاری سخت باعث شده این برند در کارخانهها و ماشینآلات حساس محبوبیت بالایی داشته باشد.
از مهمترین ویژگیهای اینورترهای امرسان میتوان به موارد زیر اشاره کرد:
تیم فنی سوین صنعت خدمات تعمیر اینورتر امرسان را برای طیف گستردهای از مدلها و سریهای این برند انجام میدهد.
سریهای قابل تعمیر در سوین صنعت:
در صورتی که مدل دستگاه شما قدیمی یا توقف تولید شده باشد نیز امکان تعمیر و تأمین بسیاری از قطعات آن در سوین صنعت وجود دارد.

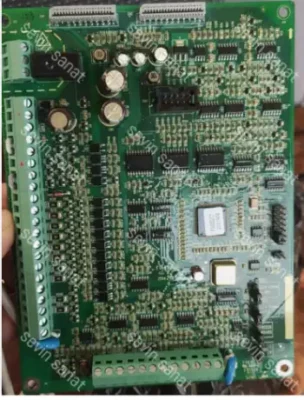

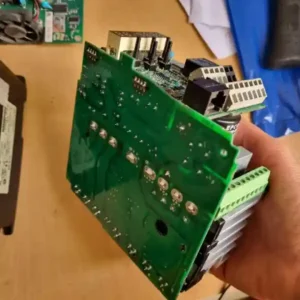

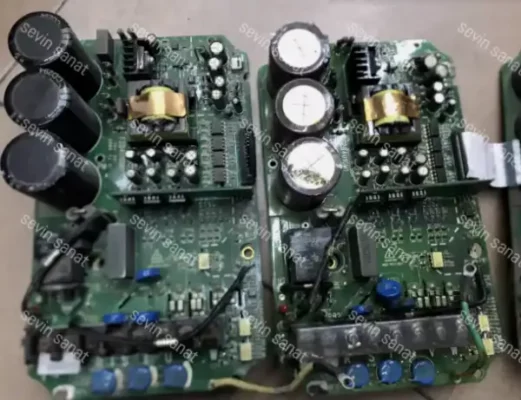

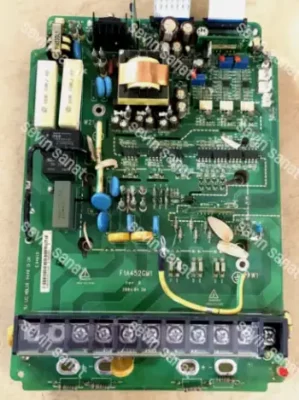

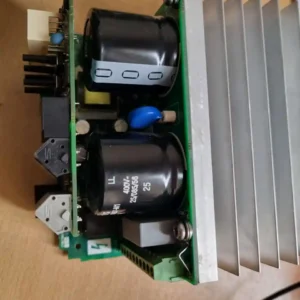

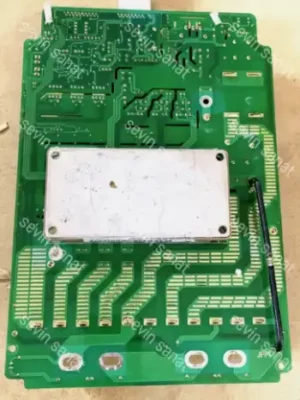

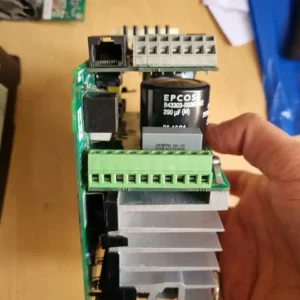

در بخش نمونهکارهای سوین صنعت میتوانید تصاویر و ویدئوهای واقعی از تعمیر انواع اینورترهای امرسان، تست زیر بار، راهاندازی مجدد دستگاهها و فرآیند تعمیرات تخصصی را مشاهده کنید. مشاهده نمونهکارها دید بهتری نسبت به توان فنی مجموعه و کیفیت خدمات تعمیرات در اختیار شما قرار میدهد.
تعمیر اینورتر emerson در سوین صنعت صرفاً به تعویض قطعه محدود نمیشود. تمامی مراحل تعمیر بر اساس فرآیند تخصصی و استاندارد انجام میگیرد تا احتمال خرابی مجدد دستگاه به حداقل برسد.
پس از دریافت دستگاه، ابتدا وضعیت ظاهری، بردهای داخلی، بخش قدرت، مدار کنترل و خطاهای ثبتشده بررسی میشود. عیبیابی در سوین صنعت رایگان است و هزینه نهایی پیش از شروع تعمیر به مشتری اعلام خواهد شد.
قبل از هرگونه تعمیر، پارامترهای نرمافزاری درایو با استفاده از نرمافزارهای تخصصی CTSoft یا Connect ذخیره میشود تا پس از تعمیر، تنظیمات اصلی دستگاه بدون تغییر بازیابی گردد. این موضوع در ماشینآلات حساس صنعتی اهمیت بسیار زیادی دارد.
بردهای الکترونیکی دستگاه بهصورت کامل تست میشوند و تعمیرات در سطح قطعه انجام خواهد شد. در این مرحله قطعاتی مانند:
• IGBT
• خازنها
• درایور گیت
• برد کنترل
• اپتوکوپلر
• مقاومتهای قدرت
• پل دیود
• CPU
• ماژول Encoder
بررسی و در صورت نیاز تعمیر یا تعویض میشوند.
پس از اتمام تعمیر، دستگاه روی تجهیزات تست صنعتی تحت بار واقعی قرار میگیرد تا عملکرد آن در شرایط کاری واقعی ارزیابی شود. این مرحله نقش مهمی در اطمینان از سلامت کامل دستگاه دارد.
تماس با سوین صنعت
۰۲۱-۸۸۳۰۴۳۰۰
ارسال دستگاه به شرکت
از تهران و سراسر ایران
عیبیابی رایگان
۱ تا ۲ روز کاری
اعلام هزینه
تعمیر با تایید مشتری آغاز میشود
تعمیرات تخصصی
سختافزاری و نرمافزاری
1 تا 3 روز کاری
تست در شرایط واقعی
گزارش فنی + ویدئو ارسال میشود
تحویل دستگاه
ارسال رایگان دستگاه به محل مشتری
گارانتی بخش تعمیر شده
۱ تا ۳ ماه
درخواست تعمیر فوری اینورتر
نیاز به تعویض قطعات گرانقیمت نیست! ابتدا دستگاه شما را به صورت کاملاً رایگان عیبیابی کرده و تنها پس از اعلام هزینه و تایید نهایی شما، فرآیند تعمیرات را آغاز میکنیم. شماره خود را ثبت کنید تا کارشناسان ما با شما تماس بگیرند.
هزینه تعمیر درایو emerson به عوامل مختلفی بستگی دارد و بدون عیبیابی دقیق نمیتوان رقم ثابتی برای آن اعلام کرد. در سوین صنعت، ابتدا دستگاه بهصورت کامل بررسی میشود و سپس هزینه واقعی تعمیر اعلام خواهد شد.
عوامل مؤثر بر قیمت تعمیر:
یکی از مهمترین مزیتهای سوین صنعت، جلوگیری از هزینهتراشی اضافی است. بسیاری از مراکز بدون عیبیابی دقیق اقدام به تعویض کامل برد میکنند؛ در حالی که در بسیاری از موارد، تعمیر تخصصی در سطح قطعه هزینه نهایی را بهطور چشمگیری کاهش میدهد.
خرابی اینورتر امرسان معمولاً پیش از ازکارافتادن کامل دستگاه با نشانههایی همراه است. توجه به این علائم میتواند از آسیبهای جدیتر جلوگیری کند.
مهمترین نشانههای خرابی درایو Emerson:
در بسیاری از مواقع این علائم ناشی از خرابی قطعات داخلی است و بدون تجهیزات تخصصی امکان تشخیص دقیق وجود ندارد.
در بررسی لیست خطاهای زیر، توجه داشته باشید که در درایوهای امرسان، برخی از مشکلات رایج (مانند خطای اتصال زمین، خرابی فن، خطای مدار ایمنی STO یا مشکلات پردازنده)، لزوماً کد نمایشگر اختصاصی و مستقلی ندارند. این موارد معمولاً در قالب کدهای حفاظتی جامعتر گزارش میشوند؛ برای مثال، خطای اتصال زمین غالباً در قالب کد OI.AC (اضافه جریان) و خطاهای مربوط به پردازنده یا مدارات داخلی تحت کدهای سختافزاری HFxx نمایش داده میشوند. بنابراین، هنگام مشاهده این کدهای «مادر»، بررسی فیزیکی اجزای جانبی (مانند کابلهای موتور، وضعیت فنها و مدارات ایمنی) برای رسیدن به علت اصلی خطا ضروری است.
در ادامه رایجترین و مهمترین خطاهای درایوهای Emerson و Control Techniques بههمراه علت و راهکار تخصصی رفع آنها آورده شده است.
علت:
• افزایش بیش از حد ولتاژ ورودی درایو
• برگشت انرژی موتور در زمان توقف سریع
• خرابی مقاومت ترمز (Brake Resistor)
• خرابی یونیت ترمز
• تنظیم نبودن زمان Deceleration
• نوسانات شدید برق شبکه
راهکار:
• اندازهگیری ولتاژ ورودی سهفاز
• بررسی عملکرد Brake Unit
• تست مقاومت ترمز
• افزایش زمان کاهش سرعت موتور
• استفاده از راکتور یا استابلایزر
علت:
• افت ولتاژ شبکه برق
• ضعیف بودن برق ورودی
• خرابی پل دیود
• خرابی خازنهای باس DC
• قطع بودن یکی از فازهای ورودی
• شل بودن کابل برق
راهکار:
• بررسی ولتاژ ورودی
• تست پل دیود
• کنترل خازنهای داخلی
• بررسی اتصالات و کابلها
• تست فیوزهای ورودی
علت:
• اتصال کوتاه در موتور
• اتصال کوتاه کابل خروجی
• خرابی IGBT
• اضافه بار شدید
• شتابگیری سریع موتور
• تنظیم اشتباه پارامترهای موتور
• گیرپاژ مکانیکی
راهکار:
• تست موتور با مگااهممتر
• بررسی کابلهای خروجی
• تست ماژول IGBT
• افزایش زمان Acceleration
• تنظیم صحیح پارامترهای موتور
• بررسی بار مکانیکی
علت:
• قطع شدن یکی از فازهای ورودی شبکه
• عدم تقارن و بالانس نبودن ولتاژهای ورودی
• سوختن فیوز در یکی از فازها
• ضعف یا شل بودن اتصال ترمینالهای ورودی
راهکار:
• بررسی ولتاژ برق سهفاز ورودی با مولتیمتر
• کنترل و آچارکشی ترمینالهای قدرت
• تست سلامت فیوزها و پل دیود درایو
علت:
• سرعت موتور از حد نهایی تنظیم شده در پارامترها فراتر رفته است
• تنظیم اشتباه پارامترهای محدودکننده سرعت
• کشیده شدن بار توسط نیروی خارجی (حالت ژنراتوری شدید)
• خرابی یا تنظیم نبودن انکودر در مد حلقه بسته
راهکار:
• بررسی پارامترهای Max Speed Limit
• کنترل بار مکانیکی و جلوگیری از حالت Overhauling
• بررسی عملکرد مقاومت ترمز برای کنترل سرعت
علت:
• افت جریان سیگنال آنالوگ زیر ۳mA در حالت ۴ تا ۲۰mA
• قطعی کابل سیگنال آنالوگ
• خرابی منبع سیگنال آنالوگ (ترانسمیتر)
• تنظیم اشتباه نوع ورودی آنالوگ
راهکار:
• بررسی سیگنال ورودی آنالوگ با مولتیمتر
• کنترل کابل سیگنال و اتصالات ترمینال
• بررسی سلامت ترانسمیتر یا منبع سیگنال
• تطبیق تنظیم نوع ورودی با سیگنال استفادهشده
علت:
• ارسال فرمان توقف اضطراری یا خطا از طریق ترمینالهای دیجیتال
• فعال شدن سنسورهای حفاظتی خارجی متصل به درایو (مثل بی متال خارجی یا میکروسوئیچ)
• اشتباه در سیمکشی ترمینالهای فرمان
راهکار:
• بررسی تجهیزات متصل به ورودیهای دیجیتال درایو
• چک کردن مدار فرمان و تابلو برق
• اطمینان از عدم قطعی سیمهای مدار حفاظت خارجی
علت:
• اتصال کوتاه در ترمینالهای خروجی دیجیتال یا خروجی ۲۴ ولت درایو
• جریانکشی بیش از حد مجاز از منبع خروجی ۲۴ ولت داخلی درایو
راهکار:
• بررسی سیمکشی ترمینالهای فرمان و خروجیهای دیجیتال برای رفع اتصال کوتاه
• کاهش بارهای متصل به ترمینال ۲۴ ولت (مانند رلهها یا سنسورهای پرمصرف)
علت:
• دمای محیطی بسیار بالا در محل نصب درایو
• جریانکشی زیاد و مداوم فراتر از توان نامی درایو
• تهویه ضعیف و عدم گردش مناسب هوای خنککننده اطراف ماژول قدرت
راهکار:
• بررسی سیستم تهویه تابلو برق و اطمینان از عملکرد صحیح فنهای تابلو
• کاهش بار مکانیکی موتور یا کم کردن فرکانس سوئیچینگ (فرکانس حامل) درایو
علت:
• قطع شدن، توقف یا خرابی فن خنککننده اصلی درایو
• دمای هیتسینک سختافزاری از حداکثر حد مجاز فراتر رفته است
• گرفتگی و نشستن گرد و غبار شدید روی پرههای هیتسینک پشت درایو
راهکار:
• بررسی و تست عملکرد فن خنککننده اصلی دستگاه
• تمیزکاری پرههای هیتسینک و مسیر عبور هوای خنککننده درایو
• کاهش دمای محیط داخلی تابلو برق با نصب فنهای کمکی
علت:
• تهویه ضعیف محیط و مسدود بودن کانالهای هوای تابلو
• نصب غیراستاندارد درایو و عدم رعایت فواصل جانبی توصیهشده
راهکار:
• بررسی فضای نصب درایو و رعایت فواصل استاندارد طبق کاتالوگ دستگاه
• بهبود جریان هوای خنککننده و تهویه درون تابلو برق
علت:
• دمای بخش پل دیود ورودی (رکتیفایر) از حد مجاز فراتر رفته است
• وجود عدم تقارن شدید ولتاژ در فازهای ورودی یا جریانکشی بیش از حد
راهکار:
• بررسی تعادل ولتاژ فازهای ورودی شبکه و تست فیوزهای ورودی
• اطمینان از مسدود نبودن مسیر عبور هوای خنککننده درایو
علت:
• ارتباط ضعیف یا قطع اتصال SmartStick
• خرابی یا معیوب بودن SmartStick
• استفاده از SmartStick برنامهریزیشده با درایو رتبه متفاوت
• خواندن SmartStick در حین کار درایو
راهکار:
• جدا کردن و اتصال مجدد SmartStick
• تست SmartStick روی درایو دیگر
• استفاده از SmartStick سازگار با رتبه درایو
• Disable کردن درایو قبل از خواندن یا نوشتن SmartStick
علت:
• اتصال کوتاه در مدار مقاومت ترمز
• خرابی یا سوختن چاپر ترمز (Brake Chopper) داخلی
• انتخاب مقاومت با اهمِ بسیار پایینتر از استاندارد درایو
راهکار:
• تست اهمی مقاومت ترمز و کابلهای آن
• بررسی سلامت یونیت یا چاپر ترمز
• اطمینان از تطابق اهم مقاومت با کاتالوگ دستگاه
علت:
• توان مصرفی مقاومت ترمز بیش از حد مجازِ تنظیمشده است
• ترمزگیریهای شدید و پیدرپی
• تنظیم اشتباه پارامترهای مربوط به توان مقاومت ترمز
راهکار:
• افزایش زمان توقف (Deceleration Time)
• وارد کردن دقیق مشخصات مقاومت ترمز (توان و اهم) در پارامترها
• استفاده از مقاومت با توان (وات) بالاتر در صورت نیاز ماشین
علت:
• آسیب فیزیکی به بردهای الکترونیکی درایو
• خرابی یا سوختگی میکروپروسسور (CPU)
• ایراد اساسی در منبع تغذیه داخلی (Power Supply)
• نوسانات شدید برق شبکه که منجر به سوختگی قطعات سختافزاری شده است.
راهکار:
• این سری از خطاها (شمارههای ۱ تا ۱۹) نشاندهنده آسیب جدی سختافزاری هستند و معمولاً با ریست کردن ساده برطرف نمیشوند.
• قطع کامل برق ورودی دستگاه برای جلوگیری از آسیب زنجیرهای به سایر بخشها.
• خودداری از استارت مجدد و ارجاع فوری درایو به مرکز تعمیرات تخصصی جهت تست بردهای کنترل و قدرت
علت:
• بار مکانیکی بیش از حد روی شفت موتور
• جریانکشی مداوم و طولانیمدت موتور فراتر از جریان نامی تنظیمشده در پارامترها
• تنظیم اشتباه پارامترهای مشخصات و جریان نامی موتور روی درایو
• وجود اصطکاک شدید، گیرپاژ یا مشکل مکانیکی در کوپلینگ، گیربکس یا بار
• اتصال کوتاه اهمی ضعیف یا نشتی جریان در کابلهای خروجی به سمت موتور
راهکار:
• کاهش بار مکانیکی موتور یا بررسی سیستم برای رفع گیرپاژ و سفتیِ بار
• بازبینی و اصلاح پارامترهای موتور (بهویژه جریان نامی بر اساس پلاک موتور) روی درایو
• بررسی کابلهای خروجی و تخته کلمپ موتور از نظر صحت اتصالات و عدم نشتی
• در صورت رخ دادن خطا در هنگام استارت، افزایش زمان رمپ شتاب (Acceleration Time)
• استراحت دادن به موتور جهت خنک شدن و سپس ریست کردن درایو
علت:
• خرابی انکودر
• قطع کابل انکودر
• نویز شدید صنعتی
• خرابی کارت Encoder
• شل بودن سوکتها
راهکار:
• تست انکودر
• تعویض کابل
• بررسی شیلد کابل
• تست کارت انکودر
علت:
• اشتباه بودن اطلاعات موتور
• آزاد نبودن محور موتور
• خرابی سیمکشی موتور
• قطع بودن فاز خروجی
راهکار:
• بررسی پلاک موتور
• کنترل کابلهای خروجی
• آزادسازی محور
• اجرای مجدد Auto Tune
علت:
• خرابی حافظه EEPROM
• قطع برق هنگام ذخیره پارامتر
• آسیب برد کنترل
• نویز شدید
راهکار:
• ریست پارامترها
• برنامهریزی مجدد
• تعمیر برد کنترل
• تعویض IC حافظه
علت:
• موتور متصلشده برای توان درایو خیلی کوچک است
• قطع بودن کابلهای خروجی درایو به موتور در حین فرآیند اتوتیون
راهکار:
• بررسی تطابق رتبه و توان موتور با توان درایو
• کنترل کابلها، تخته کلمپ موتور و اتصالات خروجی درایو
علت:
• جریان ورودی آنالوگ از حد مجاز ۲۵ میلیآمپر فراتر رفته است
• خرابی یا تنظیم اشتباه ترانسمیتر یا منبع سیگنال آنالوگ خارجی
راهکار:
• بررسی منبع سیگنال آنالوگ و اندازهگیری جریان با مولتیمتر
• تنظیم مجدد یا کالیبره کردن تجهیز ارسالکننده سیگنال خارجی
علت:
• افزایش دمای موتور
• اضافه بار
• خرابی سنسور حرارتی
راهکار:
• بررسی جریان موتور
• تست سنسور حرارتی
• کاهش بار
علت:
• قطع ارتباط شبکه
• تنظیم نبودن Modbus یا CAN Open
• خرابی کارت یا کابل ارتباطی شبکه
• نویز شدید صنعتی روی خطوط ارتباطی
راهکار:
• بررسی کابل شبکه
• تست کارت Communication
• تنظیم مجدد شبکه
• استفاده از کابل شیلددار
علت:
• فرمان تریپ و توقف عمدی از طریق شبکه و توسط بخش Control Word صادر شده است.
راهکار:
• بررسی برنامهنویسی و لاجیک سیستم کنترل از راه دور (مثل PLC یا سیستم مانیتورینگ)
علت:
کارت SmartStick متصلشده خالی است یا دیتای معتبری روی آن ذخیره نشده است.
راهکار:
برنامهریزی و ذخیره پارامترها روی کارت SmartStick پیش از اقدام به خواندن اطلاعات
علت:
• مشخصات ذخیرهشده روی SmartStick مربوط به درایوی با رتبه و توان متفاوت است.
راهکار:
• استفاده از کارت SmartStick سازگار با توان و مدل دقیق درایو فعلی
علت:
• تلاش برای خواندن اطلاعات از SmartStick در حین کار درایو و روشن بودن موتور
راهکار:
• غیرفعال کردن (Disable) درایو و متوقف کردن کامل موتور پیش از فرآیند خواندن کارت
خرابی اینورترهای امرسان میتواند به عوامل داخلی یا شرایط محیطی مربوط باشد. شناخت این عوامل نقش مهمی در افزایش طول عمر دستگاه دارد.
| عامل خرابی | توضیحات |
|---|---|
| خرابی IGBT | اضافه جریان یا اتصال کوتاه موتور |
| خشک شدن خازنها | استهلاک طبیعی یا دمای بالا |
| خرابی فن | کاهش خنککاری و افزایش دما |
| آسیب برد کنترل | نوسانات ولتاژ یا رطوبت |
| خرابی CPU | ایرادات الکترونیکی یا اتصال اشتباه |
| خرابی Encoder | اختلال در فیدبک موتور |
| ضعف لحیمکاری | استهلاک و لرزش صنعتی |
| عامل خرابی | توضیحات |
|---|---|
| نوسانات برق | آسیب به برد قدرت و خازنها |
| گردوغبار صنعتی | ایجاد اتصال کوتاه |
| رطوبت بالا | سولفاته شدن بردها |
| تهویه نامناسب تابلو | افزایش شدید دما |
| کابلکشی غیراستاندارد | ایجاد نویز و اختلال |
| اضافه بار موتور | فشار بیش از حد به IGBT |
| نصب اشتباه | آسیب مستقیم به برد کنترل |
نگهداری صحیح از اینورترهای Emerson تأثیر مستقیمی بر کاهش خرابی و افزایش عمر مفید دستگاه دارد. بسیاری از خرابیهای پرهزینه با چند اقدام ساده قابل پیشگیری هستند.
نکات مهم نگهداری عبارتاند از:
همچنین توصیه میشود پارامترهای دستگاه بهصورت دورهای بکاپ گرفته شود تا در صورت بروز مشکل، بازیابی تنظیمات سریعتر انجام شود.
تعمیر اینورترهای صنعتی نیازمند دانش تخصصی الکترونیک قدرت، تجربه عملی و تجهیزات تست حرفهای است. سپردن دستگاه به مراکز غیرمتخصص معمولاً باعث افزایش هزینه و خرابیهای بیشتر میشود.
مزیتهایی که باعث میشود انتخاب شما، سوین صنعت باشد:
تیم فنی سوین صنعت تجربه تعمیر انواع اینورترهای سبک و سنگین Emerson را دارد و تمامی خدمات مطابق استانداردهای فنی انجام میشود.
بله، بسیاری از مدلهای قدیمی Emerson و Control Techniques همچنان در سوین صنعت قابل تعمیر هستند و قطعات موردنیاز آنها نیز تا حد زیادی تأمین میشود.
Control Techniques درواقع زیرمجموعه صنعتی Emerson بوده و بسیاری از درایوهای جدید با برند CT عرضه میشوند. ساختار فنی آنها شباهت زیادی دارد.
بسته به مدل دستگاه معمولاً از کابلهای ارتباطی RS485 یا USB مخصوص Control Techniques استفاده میشود.
کثیفی هیتسینک، اضافه بار موتور، تهویه نامناسب تابلو یا خرابی سنسور دما میتواند باعث افزایش دمای درایو شود.
زمان تعمیر بسته به نوع خرابی متفاوت است، اما در بسیاری از موارد دستگاه ظرف 24 تا 72 ساعت کاری تعمیر و تحویل میشود.
تعمیر اینورتر با هر کد و خطایی!
تیمی از مهندسین مجرب آمادهاند تا با دانش فنی روز و تجهیزات پیشرفته، مشکل دستگاه اینورتر (درایو) شما را در سریعترین زمان ممکن حل کنند.
