تعمیر درایو اینوت

تعمیر انواع اینورتر اینوت در سوین صنعت

واحد فنی سوین صنعت خدمات تعمیر اینورتر اینوت را برای طیف گسترده‌ای از مدل‌ها و سری‌های صنعتی ارائه می‌دهد.
مدل‌های قابل تعمیر:

• INVT GD10
• INVT GD20
• INVT GD200A
• INVT GD200L
• INVT GD270
• INVT GD300
• INVT GD350

خدمات تعمیر شامل تعمیر برد قدرت، تعمیر برد کنترل، تعویض IGBT، تعمیر منبع تغذیه، رفع خطاهای نرم‌افزاری، تعمیر پنل، رفع مشکلات ارتباطی RS485و تعمیر درایوهای خورشیدی است.

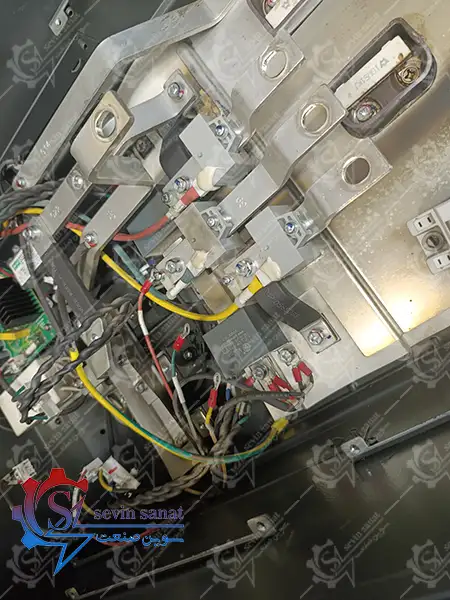

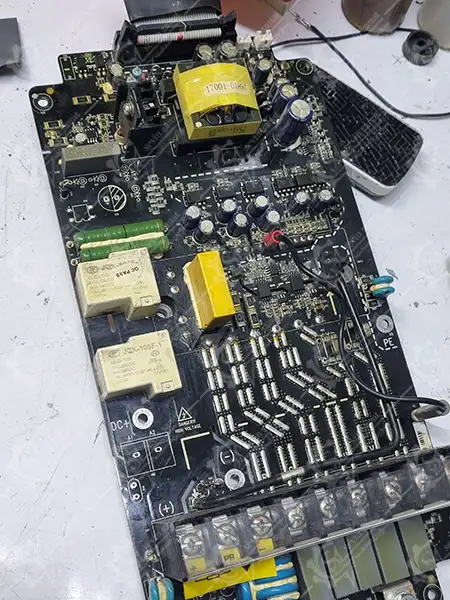

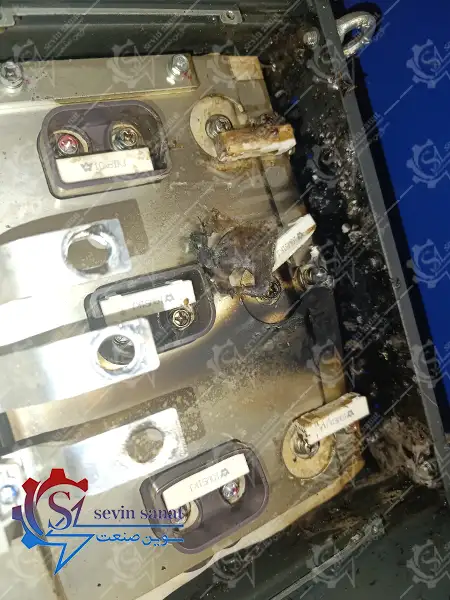

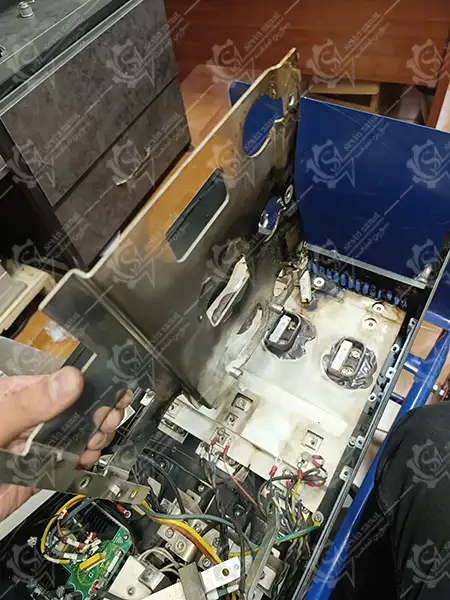

نمونه درایو INVT تعمیر شده توسط سوین صنعت

در این بخش می‌توانید تصاویر و ویدئوهای واقعی از پروژه‌های انجام‌شده توسط تیم سوین صنعت را مشاهده کنید؛ از تعمیر اینورترهای صنعتی آسیب‌دیده بر اثر نوسانات برق گرفته تا احیای درایوهای خورشیدی INVT که دچار خرابی برد قدرت یا خطاهای ارتباطی شده بودند.

مراحل تعمیر درایو اینوت در سوین صنعت

فرآیند تعمیر درایو INVT در سوین صنعت فقط به رفع ارور محدود نمی‌شود و تمام بخش‌های دستگاه به‌صورت تخصصی بررسی می‌شوند تا احتمال خرابی مجدد به حداقل برسد.

۱. تماس اولیه و ثبت درخواست تعمیرات

در قدم اول، از طریق تماس تلفنی، مدل اینورتر اینوت و کد خطای رخ‌داده ثبت می‌شود تا کارشناسان پیش‌زمینه‌ای دقیق از نوع آسیب دستگاه داشته باشند.

۲. ارسال دستگاه به مرکز خدمات (از تهران و سراسر ایران)

خدمات تعمیر اینورتر اینوت در تهران و سراسر ایران توسط سوین صنعت پشتیبانی می‌شود. شما می‌توانید دستگاه معیوب را به‌صورت حضوری یا از طریق باربری و تیپاکس برای ما ارسال کنید.

۳. عیب‌یابی درایو اینوت (تخصصی و رایگان)

تیم فنی تمام بخش‌های حساس درایو شامل پارامترهای تنظیمی، برد قدرت، IGBTها، فن و مدار شارژ را به‌دقت ارزیابی و طی ۱ تا ۲ روز کاری، ایراد اصلی را شناسایی می‌کند. این خدمات کاملاً رایگان است و حتی در صورت انصراف شما از ادامه فرایند تعمیر، هیچ هزینه‌ای بابت عیب‌یابی دریافت نخواهد.

۴. اعلام هزینه تعمیرات و تأیید مشتری

پس از مشخص شدن علت اختلال، برآورد دقیق هزینه و زمان تحویل به شما اعلام می‌شود. فرایند بازسازی تنها پس از رضایت و تایید نهایی شما آغاز خواهد شد.

۵. اجرا و تعمیرات تخصصی (۱ تا ۳ روز کاری)

در این مرحله، تکنسین‌ها با تمرکز بر تعمیر در سطح قطعه و استفاده از قطعات اورجینال، بخش‌های سخت‌افزاری و نرم‌افزاری درایو INVT را کاملاً احیا می‌کنند.

۶. تست زیر بار و شبیه‌سازی شرایط واقعی

برای اطمینان از عملکرد پایدار، درایو تحت بار الکتریکی تست می‌شود. فیلم کامل این تست کارکرد به‌همراه گزارش فنی برای شما ارسال خواهد شد.

۷. بسته‌بندی و تحویل رایگان

پس از تایید مراحل کنترل کیفیت، اینورتر به‌صورت ایمن بسته‌بندی شده و بدون دریافت هزینه ارسال، به آدرس شما فرستاده می‌شود.

۸. ارائه گارانتی کتبی (۱ تا ۳ ماهه)

کلیه بخش‌های تعمیرشده تحت پوشش ضمانت‌نامه کتبی ۱ تا ۳ ماهه سوین صنعت قرار می‌گیرند تا با اطمینان‌خاطر کامل، دستگاه را به چرخه کار بازگردانید.

هزینه تعمیر اینورتر INVT

هزینه تعمیر درایوهای اینوت بستگی به میزان آسیب‌دیدگی درایو دارد و ممکن است آسیب به قسمت‌های مختلف اینورتر اینوت وارد شده باشد، از قبیل:

• ‌برد قدرت و برد کنترل اینورتر درایو اینوت
• ‌IGBT درایو اینوت
• ‌خازن‌های لینک DC اینورتر اینوت
• ‌دیودهای یکسوساز (Rectifier)
• ‌Ctهای ورودی درایو اینوت
• ‌وریستورهای درایو invt
• ‌کی‌پد درایو اینورتر اینوت

واحد تعمیرات درایو مجموعه سوین صنعت صحت عملکرد موارد بالا را تماما بررسی می‌کند و پس از مشخص شدن مشکل درایو، هزینه و زمان تعمیرات به مشتری اعلام می‌شود و در صورت تایید مشتری مراحل تعمیرات اینوتر اینوت شروع می‌شود.

تعمیر اینورتر اینوت یا تعویض آن؟ کدام به‌صرفه‌تر است؟

تصمیم‌گیری برای تعمیر اینورتر INVT یا جایگزینی آن با یک دستگاه نو، به نوع کاربری و میزان وابستگی به تنظیمات و پارامترهای درایو بستگی دارد.

• کاربری‌های عمومی و معمولی (توجیه اقتصادی تا ۶۰٪ قیمت نو):
  اگر اینورتر روی تجهیزاتی با عملکرد ساده مانند فن، پمپ، کانوایر (نوار نقاله) یا خطوط معمولی نصب شده باشد، تا زمانی که هزینه بازسازی و تعمیر دستگاه تا ۶۰ درصد قیمت یک اینورتر نو باشد، انتخاب اول و منطقی، تعمیر درایو موجود است.
• کاربری‌های خاص و پیچیده (توجیه اقتصادی تا ۸۰٪ قیمت نو):
  در ماشین‌آلات و سیستم‌های تخصصی که به پارامترهای تنظیم‌شده‌ی درایو دسترسی ندارید، جایگزینی دستگاه نو باعث هزینه‌های سنگینِ راه‌اندازی مجدد می‌شود. در این شرایط، تعمیر اینورتر حتی تا ۸۰ درصد قیمت نمونه نو هم کاملاً اقتصادی است.

دلایل خرابی اینورتر اینوت

خرابی درایوهای INVT معمولاً به ترکیبی از عوامل داخلی و محیطی مربوط می‌شود.

عوامل داخلی خرابی:

عامل خرابی	توضیح و اثرگذاری
خرابی IGBT	شایع‌ترین عامل در بخش قدرت ناشی از اتصال کوتاه یا دمای بالا
استهلاک خازن‌ها	کاهش ظرفیت خازن‌های لینک DC و ایجاد ناپایداری ولتاژ
خرابی فن خنک‌کننده	توقف فن باعث افزایش شدید دمای داخلی و آسیب به قطعات قدرت می‌شود
ضعف منبع تغذیه (SMPS)	باعث خاموشی کامل درایو یا اختلال در عملکرد برد کنترل می‌شود

عوامل خارجی خرابی:

عامل خارجی	توضیح
نوسانات شبکه برق	دوفاز شدن یا اسپایک‌های ولتاژ باعث سوختن پل دیود و وریستورها می‌شود
گرد و غبار	گرفتگی هیت‌سینک و افزایش دما
رطوبت محیط	سولفاته شدن قطعات
تهویه ضعیف تابلو	حبس شدن گرما در تابلو باعث کاهش عمر مفید درایو می‌شود
بار بیش از حد موتور	گیرپاژ کردن موتور یا انتخاب درایو با توان کمتر از نیاز واقعی
نویز صنعتی	ایجاد خطاهای ارتباطی

تفاوت کد خطاها در سری‌های مختلف اینورتر اینوت

درایوهای اینوت در سری‌های محبوبی مثل GD10، GD20، GD200A، GD270 و GD350 ساختار خطایابی تقریباً مشابهی دارند؛ به این معنا که خطاهای پایه مانند اضافه‌جریان (OC)، اضافه‌ولتاژ (OV) و افت ولتاژ (UV) در تمامی این مدل‌ها مشترک است. با این حال، درایوهای پیشرفته‌تری مثل GD350 و GD270 خطاهای تخصصی‌تری برای کاربری‌های خاص (مانند خطای پمپاژ خشک) دارند.
از سوی دیگر، در سری GD27، ساختار نام‌گذاری خطاها کاملاً متفاوت است و خطاها به جای حروف انگلیسی، با کدهای E (مثل E4 به جای OC یا E13 به جای خطای قطع فاز) نمایش داده می‌شوند. برای مشاهده کدهای اختصاصی هر مدل به طور کامل، به لیست خطاهای اینورتر invt مراجعه کنید. در ادامه به چند نمونه از خطاهای اختصاصی این سری‌ها اشاره می‌کنیم:

خطای DR یا خشک کار کردن پمپ (Dry Pumping)

رایج در سری‌های GD270 و GD350، این خطا زمانی رخ می‌دهد که جریان الکتروموتور از مقدار حداقلِ تعیین‌شده کمتر شود. در کاربری‌هایی مثل پمپ، این ارور به این معنی است که پمپ در آب غوطه‌ور نیست، آبی پمپاژ نمی‌کند و خطر سوختن پمپ بر اثر افزایش دما وجود دارد.
علت‌ها:

• بی بار شدن ناگهانی الکتروموتور
• قطع شدن سیال ورودی یا خالی شدن مخزن
• عدم غوطه‌وری پمپ در چاه

راهکار:

• بررسی وضعیت آب یا سیال در ورودی پمپ
• بررسی علت بی‌باری موتور و رفع آن
• توقف سریع سیستم برای جلوگیری از آسیب به سیل‌مکانیکی

خطای E4 / E5 اضافه‌جریان

در سری GD27 اینوت، خطای اضافه جریان به جای OC با کدهای E4 (هنگام کارکرد عادی) و E5 (هنگام کاهش سرعت) نشان داده می‌شود و به معنی کشیده شدن جریان بیش از توان موتور از شبکه است.
علت‌ها:

• سنگین‌تر بودن بار از توان موتور یا گیر مکانیکی (E4)
• بالا بودن اینرسی (لختی) بار در زمان توقف (E5)
• کوتاه بودن زمان شیب نزول یا وقوع پدیده بازتولید (Regeneration)

راهکار:

• اجرای تست بی‌باری جهت تفکیک ایراد الکتریکی از مکانیکی
• افزایش زمان توقف (DEC) و نصب مقاومت ترمز مناسب
• تنظیم دقیق جریان نامی موتور در پارامترها

خطای قطع فاز ورودی و خروجی کدهای E13 / E14

در سری GD27 اینوت، خطای اضافه جریان به جای OC با کدهای E4 (هنگام کارکرد عادی) و E5 (هنگام کاهش سرعت) نشان داده می‌شود و به معنی کشیده شدن جریان بیش از توان موتور از شبکه است.
علت‌ها:

• سنگین‌تر بودن بار از توان موتور یا گیر مکانیکی (E4)
• بالا بودن اینرسی (لختی) بار در زمان توقف (E5)
• کوتاه بودن زمان شیب نزول یا وقوع پدیده بازتولید (Regeneration)

راهکار:

• اجرای تست بی‌باری جهت تفکیک ایراد الکتریکی از مکانیکی
• افزایش زمان توقف (DEC) و نصب مقاومت ترمز مناسب
• تنظیم دقیق جریان نامی موتور در پارامترها

خطای قطع فاز ورودی و خروجی کدهای E13 / E14

رایج در سری GD27 . این خطاها معادل خطاهای SPI و SPO در سایر سری‌های اینوت هستند. E13 مربوط به قطع فاز ورودی از شبکه و E14 مربوط به قطع فاز در مسیر خروجی به سمت موتور است.
علت‌ها:

• قطعی کابل در ورودی یا خروجی درایو
• عمل کردن تجهیزات حفاظتی شبکه یا محکم نبودن ترمینال‌ها
• معیوب شدن ماژول قدرت (IGBT) درایو

راهکار:

• بررسی طول مسیر کابل‌کشی و محکم کردن اتصالات
• بررسی ولتاژ شبکه و تجهیزات حفاظتی تابلوی برق
• تست قطعات داخلی درایو (IGBT) توسط تکنسین تعمیرات

خطای ETH1 و ETH2 نشتی به زمین یا اتصال بدنه

رایج در سری‌های GD200A ،GD270 و GD350. این خطا نشان‌دهنده نشت کردن جریان فاز به ارت (زمین) است و یکی از خطاهای مهم حفاظتی در سری‌های سنگین‌کار اینوت محسوب می‌شود.
علت‌ها:

• خرابی عایق کابل‌های ارتباطی
• از بین رفتن عایق سیم‌پیچ‌های موتور (اتصال بدنه)
• ایجاد مسیر نشتی به دلیل رطوبت یا گرد و غبار شدید

راهکار:

• انجام تست عایقی (میگر) روی موتور و کابل‌ها
• بررسی سیستم ارتینگ (اتصال زمین) تابلو و موتور
• سرویس و تمیزکاری درایو برای حذف مسیرهای نشتی

تنوع کاربری و اهمیت تعمیر تخصصی درایوهای اینوت

برند INVT یکی از شناخته‌شده‌ترین تولیدکنندگان اینورتر و تجهیزات اتوماسیون صنعتی در بازار ایران است. سری‌های Goodrive (GD) به‌دلیل تنوع بالا، در کاربردهایی مثل پمپ و فن، دستگاه‌های CNC، ماشین‌آلات بسته‌بندی، جرثقیل‌ها و اکسترودرها استفاده می‌شوند. همچنین اینورترهای خورشیدی این برند به‌دلیل داشتن مدارهای حساس MPPT و سیستم‌های پیچیده کنترل توان، ساختار متفاوتی دارند. به‌طور کلی، پیچیدگی‌های فنی و تنوع ساختاری درایوهای INVT باعث شده تا عیب‌یابی و تعمیر تخصصی آن‌ها نیازمند دانش مهندسی، ابزارهای پیشرفته و تجربه بالایی باشد و حتماً باید توسط متخصصان این حوزه انجام شود تا از بروز آسیب‌های بیشتر به دستگاه جلوگیری گردد.

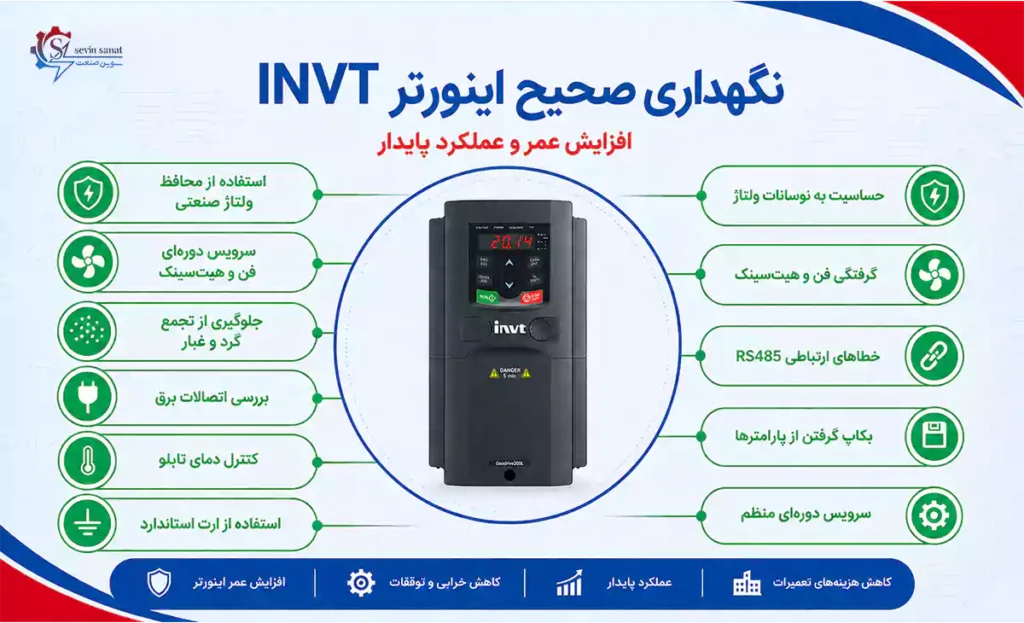

روش‌های نگهداری صحیح و پیشگیری از خرابی اینورتر INVT

نگهداری صحیح نقش مهمی در افزایش عمر اینورترهای اینوت دارد.
مهم‌ترین نکات نگهداری:

• استفاده از محافظ ولتاژ صنعتی
• سرویس دوره‌ای فن و هیت‌سینک
• جلوگیری از تجمع گرد و غبار
• بررسی اتصالات برق
• کنترل دمای تابلو
• استفاده از ارت استاندارد

نکات مهم مخصوص  اینورتر INVT:

• حساسیت به نوسانات ولتاژ: درایوهای اینوت نسبت به نوسانات شدید برق حساس هستند و بهتر است از محافظ یا راکتور ورودی استفاده شود.
• گرفتگی فن و هیت‌سینک: در محیط‌های صنعتی آلوده، گرفتگی فن باعث افزایش دما و خرابی IGBT می‌شود؛ سرویس دوره‌ای اهمیت زیادی دارد.
• خطاهای ارتباطی RS485: استفاده از کابل شیلددار و تنظیم صحیح شبکه ارتباطی باعث کاهش خطاهای CE خواهد شد.
• بکاپ گرفتن از پارامترها: در سری‌های GD می‌توان تنظیمات دستگاه را روی کیپد ذخیره کرد تا در صورت خرابی برد کنترل، اطلاعات از بین نرود.

چرا تعمیر اینورتر اینوت خود را به سوین صنعت بسپاریم؟

تعمیر اینورتر اینوت نیازمند دانش تخصصی، تجهیزات تست پیشرفته و تجربه عملی است. در سوین صنعت، فرآیند تعمیر بر اساس عیب‌یابی واقعی و تعمیر اصولی انجام می‌شود.
ما به عنوان نمایندگی تعمیر درایو اینوت خدمات زیر را ارائه می‌دهیم:

• عیب‌یابی تخصصی و رایگان (بدون شرط تعمیر): بررسی دقیق دستگاه و اعلام هزینه شفاف پیش از هر اقدامی، کاملاً رایگان است؛ حتی در صورت انصراف شما از ادامه فرایند، هیچ هزینه‌ای دریافت نمی‌شود.
• خدمات سراسری (تهران و تمامی استان‌ها): پذیرش دستگاه از تمام نقاط کشور بدون محدودیت جغرافیایی (حضوری در تهران یا از طریق باربری و تیپاکس برای شهرستان‌ها).
• تعمیر مستقیم و بدون واسطه: صفر تا صد فرآیند عیب‌یابی و تعمیرات توسط تیم مهندسی سوین صنعت انجام می‌شود؛ حذف واسطه‌ها باعث کاهش چشمگیر هزینه‌ها و زمان تحویل می‌گردد.
• تعمیر در سطح قطعه: رویکرد اصلی تکنسین‌های ما، احیا و اصلاح بردهای اصلی به‌جای تعویض کامل آن‌هاست تا هزینه‌های شما به حداقل برسد.
• تجهیزات تخصصی عیب‌یابی و قطعات اورجینال: بهره‌گیری از ابزارهای پیشرفته سنجش و استفاده اختصاصی از قطعات یدکی اصلی، استاندارد و تست‌شده برای حفظ راندمان دستگاه.
• تست زیر بار واقعی به همراه ارسال ویدئو و گزارش: تمامی درایوها پس از تعمیر، تحت تست سخت‌افزاری و تست زیر بار (Load Test) قرار می‌گیرند و فیلم کامل تست به‌همراه گزارش فنی کتبی برای مشتری ارسال می‌شود.
• ضمانت‌نامه کتبی ۱ تا ۳ ماهه: کلیه بخش‌های تعمیرشده همراه با گارانتی معتبر تحویل داده می‌شوند تا با اطمینان کامل، دستگاه را به فرآیند کاری بازگردانید.
• تحویل سریع و هماهنگ با زمان‌بندی شما: انجام خدمات در کوتاه‌ترین زمان ممکن تا از وقفه و خواب طولانی‌مدت دستگاه‌ها، سیستم‌ها و پروژه‌های شما جلوگیری شود.
• پشتیبانی فنی شبانه‌روزی (۷ روز هفته): بهره‌مندی از مشاوره رایگان و پشتیبانی دائمی کارشناسان فنی، حتی پس از تحویل دستگاه.
• امکان عقد قرارداد سرویس و نگهداری دوره‌ای: ارائه خدمات پایش و پیشگیری برای مجموعه‌ها جهت جلوگیری از خرابی‌های غیرمنتظره و افزایش طول عمر تجهیزات.
