علت روشن نشدن اینورتر چیست؟ بررسی مهم‌ترین دلایل فنی و راهکارها

علت روشن نشدن اینورتر معمولاً به مسائلی مانند قطعی جریان برق ورودی، سوختن فیوزهای حفاظتی، آسیب‌دیدگی خازن‌های لینک دی‌سی (DC Link) و یا خرابی برد کنترل و منبع تغذیه داخلی برمی‌گردد. در این محتوا، نشانه‌های انواع خرابی، روش‌های بررسی و عیب‌یابی اولیه و همچنین اصول صحیح ریست کردن درایو را به‌طور کامل و کاربردی بررسی می‌کنیم. اگر با بررسی موارد گفته شده در این راهنما مشکل برطرف نشد و دستگاه نیاز به بررسی تخصصی داشت، می‌توانید برای عیب‌یابی تخصصی و تعمیر درایو با کارشناسان سوین صنعت تماس بگیرید؛ خدمات عیب‌یابی ما کاملاً رایگان است و درایو شما را در کوتاه‌ترین زمان ممکن (بین ۱ تا ۳ روز کاری) تعمیر و همراه با گارانتی بخش تعمیر شده تحویل می‌دهیم.

جدول تشخیص علت انواع حالات روشن نشدن اینورتر

در درایوهای صنعتی، نبود ولتاژ شبکه یا کامل نشدن Pre-charge مدار DC Link می‌تواند مانع آماده‌شدن بخش قدرت شود. کمپانی زیمنس نیز در مستندات SINAMICS، نبود Line Supply و مشکل در پیش‌شارژ DC Link را از علل Fault مرتبط با Pre-charge ذکر می‌کند.

علت‌های اصلی روشن نشدن اینورتر چیست؟

برای پیدا کردن علت روشن نشدن اینورتر بهتر است عیب‌یابی از ساده‌ترین موارد مثل برق ورودی و اتصالات شروع شود و بعد به بخش‌هایی مثل DC Link، منبع تغذیه داخلی و برد کنترل برسد.

قطع بودن جریان برق ورودی AC یا منبع تغذیه اصلی

اولین بررسی باید از منبع تغذیه آغاز شود. قطع یک یا چند فاز، خاموش بودن کلید اصلی، عملکرد تجهیز حفاظتی یا وجود مشکل در مسیر کابل ورودی می‌تواند باعث شود درایو اصلاً وارد مرحله راه‌اندازی نشود. ولتاژ ورودی باید مطابق مشخصات همان مدل بررسی شود.

افت ولتاژ یا اختلال در ولتاژ ورودی DC

کاهش بیش از حد ولتاژ ورودی (در درایوهایی با تغذیه مستقیم DC) یا افت ولتاژ DC Link می‌تواند باعث جلوگیری از عملکرد طبیعی درایو شود. در بسیاری از درایوها مانند دانفوس نیز، DC Undervoltage به‌عنوان یک وضعیت حفاظتی مشخص تعریف شده است. مقدار مجاز ولتاژ به مدل و کلاس ولتاژی دستگاه وابسته است.

سوختن فیوزهای داخلی، خارجی یا قطع کلیدهای حفاظتی

سوختن فیوز خارجی یا داخلی یا قطع عملکرد کلید حفاظتی می‌تواند تغذیه دستگاه را قطع کند. در این شرایط فقط تعویض فیوز کافی نیست؛ اگر فیوز مجدداً عمل کند باید علت اصلی مانند اتصال کوتاه یا خرابی درایو بررسی شود.

افت ولتاژ باتری یا تغذیه پشتیبان در مدل‌های مجهز به آن

باتری منبع اصلی تغذیه اغلب VFD‌های صنعتی نیست. با این حال برخی تجهیزات یا آپشن‌های کنترلی می‌توانند از باتری، UPS یا تغذیه DC پشتیبان استفاده کنند. در این مدل‌ها افت ولتاژ منبع کمکی باید مطابق مدار و Manual همان دستگاه بررسی شود.

شلی اتصالات، قطعی کابل‌کشی و کثیفی ترمینال‌ها

ترمینال شل، کثیفی و سولفاته شدن ترمینال‌ها، کابل آسیب‌دیده و اتصال نامناسب می‌تواند مسیر تغذیه یا فرمان را مختل کند. بررسی چشمی اتصالات فقط پس از ایمن‌سازی کامل دستگاه انجام شود و هرگونه تغییر در سیم‌بندی باید مطابق نقشه و Manual درایو باشد.

آسیب‌دیدگی خازن‌های لینک دی‌سی

خازن‌های DC Link در تثبیت ولتاژ باس DC نقش دارند. افزایش سن، تنش حرارتی یا شرایط کاری مناسب می‌تواند عملکرد این بخش را تحت تأثیر قرار دهد. تشخیص خرابی خازن تنها از ظاهر آن قابل اعتماد نیست و معمولاً به بررسی تخصصی مدار نیاز دارد.

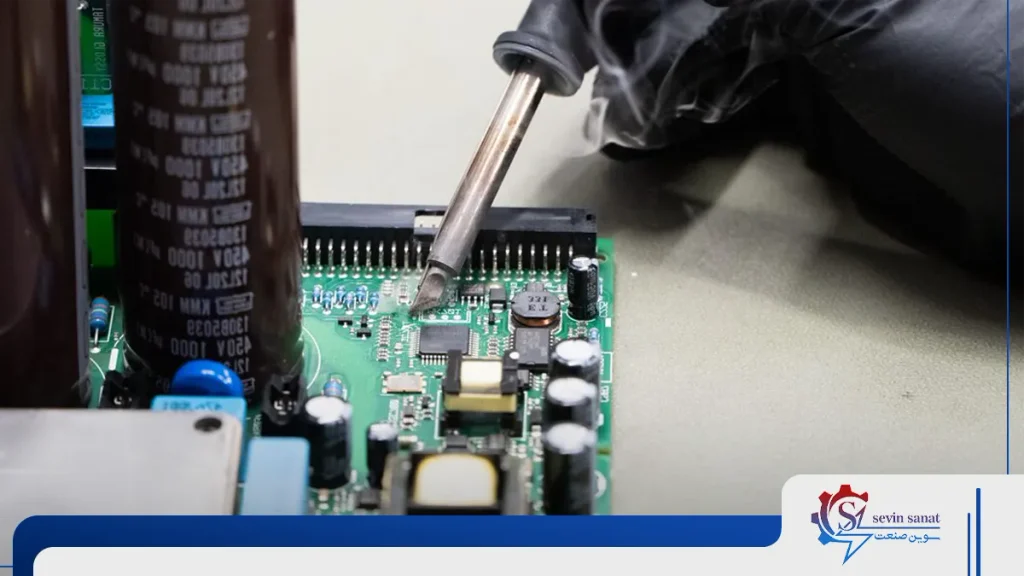

خرابی برد پاور و منبع تغذیه داخلی درایو

اگر ولتاژ ورودی در محدوده صحیح باشد اما بخش کنترل و نمایشگر هیچ نشانه‌ای از تغذیه نداشته باشند، منبع تغذیه داخلی یکی از بخش‌هایی است که باید بررسی شود. خرابی اجزای این مدار ممکن است مانع تولید ولتاژهای مورد نیاز برد کنترل شود.

خرابی برد کنترل اصلی اینورتر

Control Board وظیفه پردازش فرمان‌ها، وضعیت‌ها و بسیاری از عملکردهای کنترلی درایو را برعهده دارد. مشکل در تغذیه برد، مدارهای داخلی یا ارتباط آن با بخش قدرت می‌تواند باعث عدم راه‌اندازی صحیح سیستم شده و در نهایت به خرابی درایو منجر می‌گردد. این مرحله معمولاً نیازمند عیب‌یابی کارگاهی است.

خرابی کیپد یا پنل نمایشگر درایو

خاموش بودن صفحه همیشه به معنی خاموش بودن کل دستگاه نیست. در برخی شرایط ممکن است خود کیپد، کابل یا کانکتور ارتباطی آن مشکل داشته باشد. بنابراین قبل از نتیجه‌گیری درباره سوختن اینورتر باید مشخص شود آیا سایر بخش‌های دستگاه تغذیه دارند یا خیر.

باقی ماندن Fault حفاظتی و روشن نشدن مجدد درایو

برخی Faultها پس از بروز، اجازه راه‌اندازی مجدد را نمی‌دهند تا علت خطا برطرف و سپس Fault Reset شود. طبق راهنمای ABB، ابتدا باید علت Fault اصلاح شود و پس از آن Reset از روش مجاز همان دستگاه انجام گیرد.

فعال بودن Sleep Mode در اینورتر

در بعضی درایوهای مخصوص پمپ، HVAC و کاربردهای مشابه، Sleep Mode می‌تواند موتور را در شرایط تعریف‌شده متوقف کند و سپس در صورت نیاز دوباره راه‌اندازی کند. این وضعیت را نباید با خاموشی کامل درایو اشتباه گرفت؛ در Sleep Mode خود درایو معمولاً همچنان در وضعیت کنترلی فعال است.

تنظیم نادرست پارامترها و سیگنال فرمان درایو

گاهی دستگاه روشن است اما به فرمان Run پاسخ نمی‌دهد. در این حالت باید منبع فرمان Local/Remote، ورودی‌های دیجیتال، Run Enable، Setpoint و پارامترهای مرتبط با راه‌اندازی همان مدل بررسی شوند. Reset یا تغییر تصادفی پارامترها می‌تواند عیب‌یابی را دشوارتر کند.

عوامل محیطی خرابی اینورتر

تهویه نامناسب، دمای بالا، ورود گردوغبار یا رطوبت می‌تواند به مرور روی فن، بردها، اتصالات و بخش قدرت اثر بگذارد. شرایط نصب و محدوده دمایی باید با الزامات سازنده مطابقت داشته باشد.

علاوه بر مشکل روشن نشدن اولیه، گاهی اوقات دستگاه در حین کار به طور ناگهانی خاموش می‌شود. برای یافتن علت خاموش شدن اینورتر، باید مواردی نظیر افت لحظه‌ای ولتاژ شبکه، خطاهای اضافه بار (Overload) و همچنین عملکرد سیستم خنک‌کننده به دقت بررسی شوند تا از بروز آسیب‌های جدی‌تر به تجهیزات جلوگیری گردد.

نحوه ریست کردن درایو برای رفع مشکل روشن نشدن اینورتر

Reset زمانی معنا دارد که درایو تغذیه داشته و یک Fault قابل Reset ثبت شده باشد. اگر دستگاه کاملاً خاموش است، ریست‌کردن راه‌حل اولیه نیست.

ابتدا Fault و علت آن را بررسی کنید. بعد از برطرف شدن علت، بسته به مدل می‌توان Reset را از کیپد، ورودی دیجیتال، سیستم کنترل یا ابزار نرم‌افزاری انجام داد. روش دقیق و پارامتر Reset باید از Manual همان مدل گرفته شود؛ تکرار Reset بدون شناسایی Root Cause توصیه نمی‌شود.

چرا عیب‌یابی تخصصی اینورتر اهمیت بالایی دارد؟

برای رسیدن به پاسخ دقیق این سوال که چرا اینورتر روشن نمی‌شود، باید بدانید که خاموشی درایو می‌تواند فقط یک نشانه باشد و الزاماً محل خرابی را نشان نمی‌دهد. برای مثال تعویض فیوز بدون بررسی اتصال کوتاه، یا تعویض برد بدون کنترل منبع تغذیه، ممکن است هزینه غیر ضروری ایجاد کند.

هنگام عیب یابی و تعمیر درایو بهتر است مسیر تغذیه، DC Link، منبع داخلی، برد کنترل و Fault History به‌ترتیب بررسی شوند تا Root Cause مشخص شود. کارشناسان سوین صنعت پس از عیب‌یابی می‌توانند وضعیت دستگاه، هزینه و زمان تعمیرات را مشخص کنند.

نکات مهم برای حفظ سلامت درایو

برای کاهش احتمال خاموش شدن اینورتر و توقف ناگهانی تجهیزات، شرایط تهویه و دمای تابلو، سلامت فن‌ها، تمیزی دستگاه، اتصالات قدرت و وضعیت تغذیه باید در سرویس‌های دوره‌ای بررسی شوند. فاصله سرویس یک عدد ثابت برای همه درایوها نیست و باید متناسب با Manual، محیط و ساعات کار تعیین شود.

اگر درایو برای مدت طولانی بدون برق مانده است، قبل از راه‌اندازی مستقیم، Manual آن را بررسی کنید. برای نمونه، ABB برای برخی سری‌ها پس از یک سال یا بیشتر عدم استفاده، Reform کردن خازن‌های DC Link را الزام کرده است؛ بازه دقیق بین سازندگان و سری‌ها یکسان نیست.

در صورت بروز خاموشی غیرعادی یا تکرار Fault، می‌توانید برای بررسی تخصصی وضعیت دستگاه و مشخص شدن علت اصلی خرابی، درایو خود را برای سوین صنعت ارسال کنید.
