تعمیر درایو بامولر

معرفی اینورترهای بامولر

شرکت Baumüller یکی از تولیدکنندگان مطرح آلمانی در حوزه سیستم‌های درایو، سروو درایو، موتورهای صنعتی و فناوری کنترل حرکت است. این برند از دهه‌ها پیش در صنایع مختلف به‌عنوان یکی از تأمین‌کنندگان راهکارهای Motion Control شناخته می‌شود و محصولات آن در ماشین‌آلاتی که نیاز به دقت، سرعت و پایداری بالا دارند، کاربرد گسترده‌ای دارند.

درایوهای بامولر به دلیل کیفیت ساخت بالا، امکانات پیشرفته کنترلی و قابلیت یکپارچه‌سازی با سیستم‌های اتوماسیون صنعتی، در بسیاری از کارخانه‌های بزرگ مورد استفاده قرار گرفته‌اند. با این حال مانند هر تجهیز الکترونیکی دیگری، این درایوها نیز در معرض استهلاک، خطاهای نرم‌افزاری و آسیب‌های ناشی از شرایط محیطی قرار دارند و نیازمند تعمیرات تخصصی هستند.

تعمیر انواع درایو بامولر در سوین صنعت

تیم فنی سوین صنعت خدمات تعمیرات درایو Baumüller را برای مدل‌ها و سری‌های مختلف این برند ارائه می‌دهد:

• سری b maXX 1000، اینورترهای فرکانسی VFD
• سری b maXX 2000، مینی سروو درایوها
• سری b maXX 3000، شامل مدل‌های 3300
• سری b maXX 4000، سروو درایوهای ماژولار
• سری b maXX 5000، شامل مدل‌های 5100، 5300 و 5500
• سری b maXX 6000، شامل مدل‌های 6300 و 6500
• درایوها و سیستم‌های سروو قدیمی‌تر شامل سری‌های BUM، BUS، BKH، BKD و BKF
• ماژول‌های قدرت بامولر، Power Modules Baumüller
• سیستم‌های کنترل حرکت بامولر، Baumüller Motion Control Systems

تمامی تعمیرات با تجهیزات تخصصی تست، ابزارهای اندازه‌گیری صنعتی و مطابق با استانداردهای فنی سازنده انجام می‌شود.

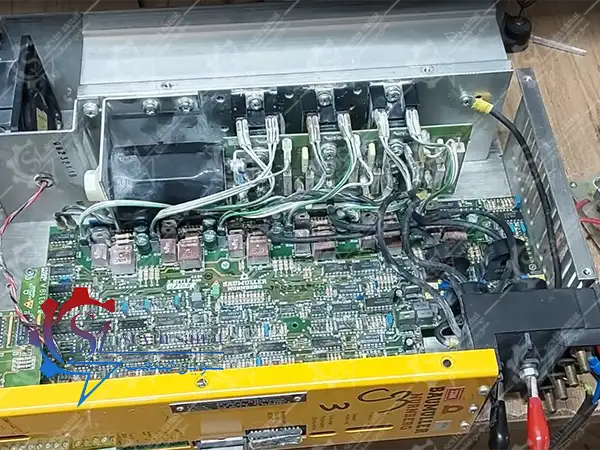

نمونه اینورترهای تعمیر شده توسط سوین صنعت

هر درایو بامولری که وارد واحد تعمیرات سوین صنعت می‌شود، بخشی از یک خط تولید فعال است که باید در کوتاه‌ترین زمان به مدار بازگردد. تصاویر این بخش نمونه‌ای از پروژه‌های موفق تعمیر انواع درایوهای Baumüller هستند که پس از عیب‌یابی دقیق، تعمیر تخصصی و تست کامل عملیاتی، مجدداً وارد چرخه تولید شده‌اند.

مراحل تعمیر درایو بامولر در سوین صنعت

فرآیند تعمیر درایو بامولر در سوین صنعت با دریافت دستگاه و انجام عیب‌یابی تخصصی آغاز می‌شود. در اولین مرحله، وضعیت ظاهری درایو، سوابق خرابی، کدهای خطا و شرایط عملکرد دستگاه بررسی می‌شود تا دید دقیقی نسبت به منشأ ایراد به دست آید.

تمامی مراحل عیب‌یابی اولیه در سوین صنعت کاملاً رایگان انجام می‌شود. پس از اتمام بررسی‌های تخصصی، گزارش دقیق خرابی به همراه برآورد هزینه تعمیر به مشتری اعلام می‌گردد. تنها در صورت تأیید نهایی مشتری، فرآیند تعمیرات وارد فاز اجرایی خواهد شد؛ اما چنانچه مشتری به هر دلیلی از تعمیر دستگاه منصرف شود، درایو بدون دریافت هیچ‌گونه هزینه کارشناسی و عیب‌یابی به وی عودت داده می‌شود.

پس از تأیید مشتری و ورود به فاز اجرایی، با استفاده از نرم‌افزارهای تخصصی ProDrive و در مدل‌های قدیمی‌تر WinBASS، اطلاعات درایو استخراج شده و از تمامی پارامترها و تنظیمات نرم‌افزاری دستگاه نسخه پشتیبان تهیه می‌شود تا پس از تعمیر، تنظیمات اصلی بدون تغییر، قابل بازیابی باشند. سپس بردهای قدرت، کنترل، فیدبک و مدارهای تغذیه به‌صورت تخصصی مورد بررسی قرار می‌گیرند و تعمیرات در سطح قطعه (Component Level Repair) انجام می‌شود. در این مرحله قطعات معیوبی مانند ماژول‌های IGBT، خازن‌های باس DC، مدارهای تغذیه، درایورهای گیت، بخش‌های فیدبک و سایر قطعات آسیب‌دیده بدون تعویض غیرضروری قطعات تعمیر یا جایگزین می‌شوند. پس از اتمام تعمیرات، درایو تحت کالیبراسیون، تنظیمات نرم‌افزاری و کنترل عملکرد قرار گرفته و در نهایت با اجرای تست نهایی زیر بار (Load Testing) در شرایطی مشابه محیط واقعی بهره‌برداری، عملکرد تمامی بخش‌های دستگاه ارزیابی می‌شود. تنها پس از تأیید کامل پایداری و صحت عملکرد درایو، دستگاه به همراه گزارش فنی و گارنتی کتبی خدمات انجام شده به مشتری تحویل داده خواهد شد.

هزینه تعمیر اینورتر بامولر

هزینه تعمیر اینورتر بامولر به عوامل مختلفی بستگی دارد و بدون عیب‌یابی دقیق نمی‌توان قیمت واقعی را تعیین کرد.

مهم‌ترین عوامل تاثیرگذار بر هزینه تعمیر عبارت‌اند از:

• مدل و سری درایو
• توان نامی دستگاه
• میزان آسیب وارد شده به مدار قدرت
• خرابی برد کنترل
• خرابی ماژول‌های IGBT
• آسیب‌دیدگی انکودر یا مدار فیدبک
• نیاز به تعویض قطعات اصلی
• خرابی منبع تغذیه داخلی
• مدت زمان مورد نیاز برای تعمیر

در سوین صنعت، تعمیرات در سطح قطعه انجام می‌شود. این موضوع باعث می‌شود از تعویض‌های غیر ضروری و ایجاد هزینه‌های اضافی جلوگیری شود.

شایع‌ترین خرابی‌های درایوهای بامولر

یکی از عواملی که می‌تواند به شما کمک کند تا خطاهای اینورتر بامولر را بهتر تشخیص دهید و نشانه‌های خرابی را بشناسید، شناخت علت‌های خرابی دستگاه است.

علل داخلی خرابی درایو بامولر

• فرسودگی خازن‌های لینک DC: خازن‌های الکترولیتی به مرور زمان ظرفیت خود را از دست می‌دهند. این موضوع باعث نوسان ولتاژ باس DC، ریست شدن درایو و ایجاد خطاهای عملکردی می‌شود.
• خرابی ماژول IGBT: ماژول‌های IGBT مهم‌ترین بخش سوئیچینگ درایو هستند. اضافه جریان، اتصال کوتاه یا افزایش دما می‌تواند باعث آسیب دیدن این قطعات شود.
• خرابی منبع تغذیه داخلی: در صورت ایجاد مشکل در مدار پاور داخلی، ولتاژ موردنیاز برد کنترل تأمین نمی‌شود و درایو ممکن است روشن نشود یا به‌صورت متناوب خطا بدهد.
• خرابی برد کنترل: برد کنترل وظیفه پردازش فرمان‌ها و کنترل عملکرد درایو را برعهده دارد. خرابی قطعات این بخش می‌تواند منجر به خطاهای ارتباطی، عملکرد ناپایدار یا توقف کامل دستگاه شود.
• خرابی مدار فیدبک و انکودر: درایوهای بامولر در بسیاری از کاربردها به اطلاعات دقیق موقعیت و سرعت وابسته هستند. هرگونه اختلال در مدار فیدبک می‌تواند موجب خطاهای Position Error و Encoder Fault شود.
• خرابی مدار اندازه‌گیری جریان: در صورت عملکرد نادرست سنسورهای جریان، درایو قادر به تشخیص صحیح جریان موتور نخواهد بود و خطاهای حفاظتی ایجاد می‌شود.
• خرابی فن خنک‌کننده: کاهش عملکرد یا توقف فن باعث افزایش دمای داخلی درایو شده و احتمال آسیب به بردها و ماژول‌های قدرت را افزایش می‌دهد.
• خرابی حافظه و پارامترهای ذخیره شده: اختلال در حافظه داخلی یا حذف پارامترهای اصلی ممکن است باعث عدم راه‌اندازی صحیح درایو یا بروز خطاهای تنظیماتی شود.

علل خارجی خرابی درایو بامولر

• نوسانات برق ورودی: تغییرات شدید ولتاژ شبکه می‌تواند به مدار قدرت، منبع تغذیه و قطعات حساس الکترونیکی آسیب وارد کند.
• اضافه ولتاژ شبکه: افزایش ناگهانی ولتاژ باعث وارد شدن تنش الکتریکی به خازن‌ها، IGBT‌ها و مدارهای حفاظتی درایو می‌شود.
• افت ولتاژ ورودی: افت ولتاژ مکرر می‌تواند باعث خاموش شدن ناگهانی درایو، ریست شدن دستگاه و ایجاد خطاهای Undervoltage شود.
• اضافه بار مکانیکی: زمانی که موتور بیش از ظرفیت طراحی‌شده بار تحمل کند، جریان مصرفی افزایش یافته و احتمال بروز خطاهای Overcurrent و Overload بیشتر می‌شود.
• خرابی کابل موتور: آسیب‌دیدگی عایق یا اتصال کوتاه در کابل موتور می‌تواند باعث آسیب به بخش قدرت درایو شود.
• خرابی کابل انکودر: قطع شدن یا نویز گرفتن سیگنال انکودر موجب اختلال در کنترل موقعیت و سرعت موتور خواهد شد.
• دمای بالای محیط: افزایش دمای محیط تابلو برق، راندمان خنک‌کاری را کاهش داده و عمر قطعات الکترونیکی را کوتاه می‌کند.
• تهویه نامناسب تابلو برق: اگر گردش هوا به‌درستی انجام نشود، حرارت در داخل تابلو تجمع پیدا کرده و احتمال خطاهای حرارتی افزایش می‌یابد.
• گردوغبار و آلودگی صنعتی: تجمع آلودگی روی بردها می‌تواند باعث نشتی جریان، خوردگی قطعات و حتی اتصال کوتاه شود.
• رطوبت و بخار: رطوبت بالا یکی از عوامل اصلی اکسید شدن مسیرهای الکترونیکی و خرابی بردهای کنترلی است.
• نویز الکترومغناطیسی: وجود تجهیزات قدرت در نزدیکی کابل‌های فیدبک و انکودر ممکن است باعث اختلال در انتقال داده‌ها و ایجاد خطاهای کنترلی شود.
• تنظیمات اشتباه پارامترها: پارامتردهی نادرست می‌تواند باعث عملکرد غیرعادی موتور، افزایش جریان و ایجاد خطاهای حفاظتی شود.

خرابی‌های رایج در درایوهای بامولر

بر اساس مستندات فنی Baumüller و تجربه واحد تعمیرات سوین صنعت، موارد زیر بیشتر مشاهده می‌شوند:

• خرابی ماژول‌های قدرت در سری‌های bmaXX
• آسیب دیدن خازن‌های باس DC در تجهیزات با عمر کاری بالا
• خطاهای فیدبک و انکودر در سیستم‌های سروو
• خرابی مدارهای ارتباطی CANopen و Profibus
• مشکلات مرتبط با سیستم خنک‌کاری و فن‌ها
• خطاهای مربوط به منبع تغذیه داخلی

چرا سوین صنعت را برای تعمیر درایو بامولر انتخاب کنیم؟

درایوهای Baumüller جزو تجهیزات تخصصی کنترل حرکت محسوب می‌شوند و تعمیر آن‌ها نیازمند دانش الکترونیک قدرت، سروو سیستم‌ها و نرم‌افزارهای اختصاصی این برند است. تشخیص اشتباه منشأ خرابی می‌تواند هزینه تعمیر را چند برابر کند یا حتی به بخش‌های سالم دستگاه آسیب برساند.

مزایای استفاده از خدمات سوین صنعت:

• عیب‌یابی و اعلام هزینه رایگان
• تعمیرات تخصصی در سطح قطعه (Component Level)
• استفاده از قطعات اصلی و باکیفیت
• گارانتی خدمات تعمیرات
• پشتیبانی فنی پس از تحویل
• تعمیر سریع و کاهش زمان توقف خط تولید
• تست کامل دستگاه قبل از تحویل
• قیمت‌گذاری شفاف و منصفانه
• تجربه تعمیر انواع سری‌های b maXX و BUM
• رضایت بالای مشتریان صنعتی
