تعمیر درایو کب به دلیل حساسیت بالای بردهای الکترونیکی و ساختار پیچیده این تجهیزات آلمانی، فرآیندی کاملاً تخصصی است که حتماً باید توسط تکنسینهای آموزشدیده انجام شود. خطاهایی مثل Over Current، خطای Encoder، افزایش دمای ماژول قدرت یا خرابی IGBT از رایجترین مشکلات درایوهای آلمانی KEB هستند که میتوانند بر اثر نوسانات برق، تهویه نامناسب، نصب غیراصولی یا استهلاک قطعات ایجاد شوند. در چنین شرایطی، باز کردن خودسرانه دستگاه معمولاً باعث آسیب بیشتر به برد کنترل و مدار قدرت میشود و هزینه تعمیر را افزایش میدهد.
در سوین صنعت، خدمات تعمیر اینورتر همراه با عیبیابی رایگان، در سریعترین زمان ممکن و با استفاده از قطعات باکیفیت انجام میگیرد. زمان عیب یابی 1-2 روز کاری و زمان لازم برای تعمیر درایو کب معمولا 1-3 روز کاری است. پس از انجام تعمیرات درایو کب، گزارش فنی همراه با ویدئوی تست ارائه و بخش تعمیری نیز 1 تا 3 ماه گارانتی (مکتوب) میشود.
کارشناسان ما آماده دریافت درخواست شما هستند.
واحد فنی سوین صنعت خدمات تعمیر اینورتر KEB را برای انواع مدلها و سریهای صنعتی ارائه میدهد.
مدلهای قابل تعمیر:
خدمات تعمیر شامل تعمیر برد قدرت، تعمیر برد کنترل، تعمیر کارت Encoder، رفع خطاهای ارتباطی، تعمیر منبع تغذیه، تعویض IGBT و تعمیر پنل دستگاه است.
درخواست تعمیر فوری اینورتر
نیاز به تعویض قطعات گرانقیمت نیست! ابتدا دستگاه شما را به صورت کاملاً رایگان عیبیابی کرده و تنها پس از اعلام هزینه و تایید نهایی شما، فرآیند تعمیرات را آغاز میکنیم. شماره خود را ثبت کنید تا کارشناسان ما با شما تماس بگیرند.

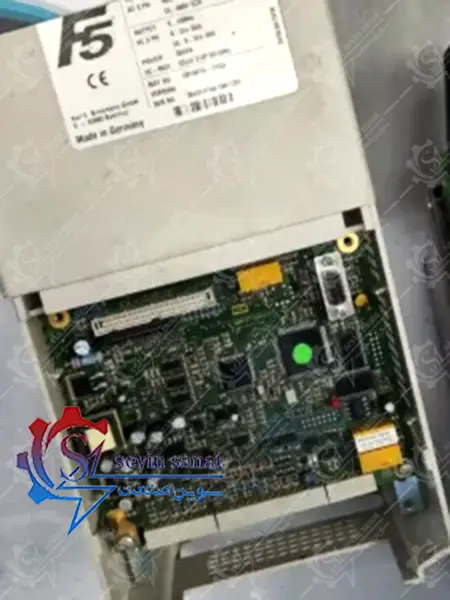

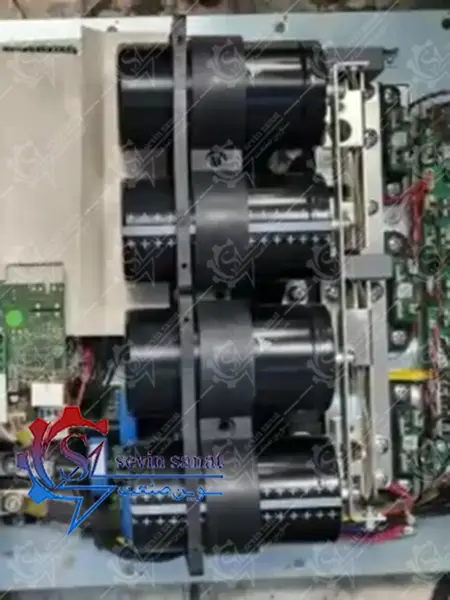

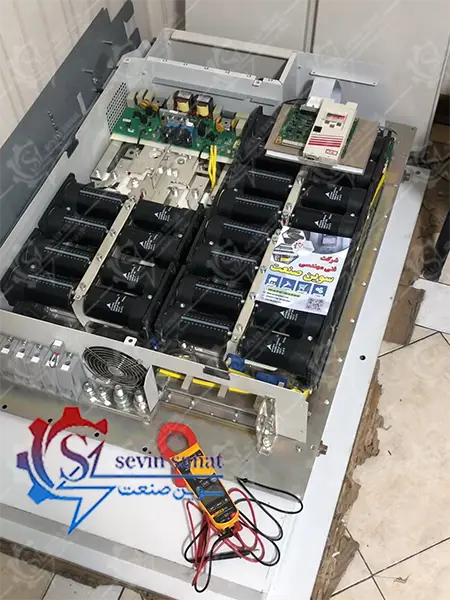

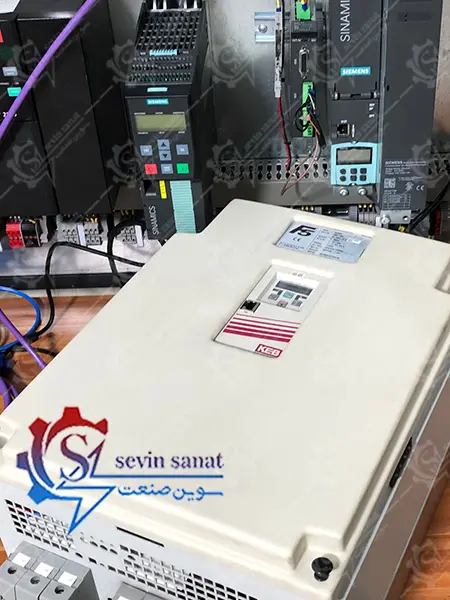

در بخش نمونهکارها میتوانید تصاویر واقعی از تعمیر اینورترهای کب توسط سوین صنعت را مشاهده کنید؛ این نمونهها نشاندهنده تجربه عملی تیم فنی در تعمیر انواع سریهای این برند است.
تماس با سوین صنعت
۰۲۱-۸۸۳۰۴۳۰۰
ارسال دستگاه به شرکت
از تهران و سراسر ایران
عیبیابی رایگان
۱ تا ۲ روز کاری
اعلام هزینه
تعمیر با تایید مشتری آغاز میشود
تعمیرات تخصصی
سختافزاری و نرمافزاری
1 تا 3 روز کاری
تست در شرایط واقعی
گزارش فنی + ویدئو ارسال میشود
تحویل دستگاه
ارسال رایگان دستگاه به محل مشتری
گارانتی بخش تعمیر شده
۱ تا ۳ ماه
فرآیند تعمیر درایو KEB در سوین صنعت به صورت کاملا بی واسطه و بدون برون سپاری انجام میشود. مراحل تعمیرات به صورت زیر است:
در اولین مرحله، اطلاعات دستگاه شامل مدل، توان، نوع کاربرد و خطاهای مشاهدهشده ثبت میشود. این اطلاعات کمک میکند تیم فنی از همان ابتدا دید دقیقتری نسبت به نوع خرابی داشته باشد.
دستگاه از تهران و سراسر ایران دریافت میشود. بعد از تحویل اینورتر، وضعیت ظاهری دستگاه، آثار سوختگی، نفوذ گرد و غبار، آسیب رطوبت یا خرابی اتصالات بررسی میشود تا احتمال آسیبهای جانبی جانبی از همان ابتدا مشخص شود.
عیبیابی اینورتر کب در سوین صنعت شامل سه مرحله موازی است که در مجموع ۱ تا ۲ روز کاری زمان میبرد:
پس از اتمام عیبیابی، گزارش دقیقی از وضعیت دستگاه، قطعات معیوب و هزینه تعمیر اینورتر کب تهیه میشود و برای تأیید به مشتری ارائه میگردد. تعمیر اینورتر کب تنها با تأیید مشتری آغاز میشود و هیچ اقدامی بدون هماهنگی انجام نمیشود.
تعمیر درایو کب در سوین صنعت بهصورت Component Level انجام میشود؛ یعنی بهجای تعویض کامل برد، قطعات معیوب مثل IGBT، خازنها، درایور گیت، آیسیها یا قطعات تغذیه بهصورت تخصصی شناسایی و تعویض میشوند. این رویکرد هم هزینه تعمیر را به حداقل میرساند و هم ساختار اصلی دستگاه را حفظ میکند. در صورت نیاز به تعویض قطعه، صرفاً از قطعات اصلی و باکیفیت استفاده میشود تا پایداری عملکرد دستگاه تضمین شود و احتمال خرابی مجدد به حداقل برسد.
بعد از اتمام تعمیر، دستگاه زیر بار واقعی تست میشود. در این مرحله جریان خروجی، دمای دستگاه، پایداری سرعت، خطاهای احتمالی و عملکرد ارتباطی بهطور کامل بررسی میشود. نتایج تست در قالب گزارش فنی و ویدئو مستندسازی میشود.
پس از تأیید نهایی، دستگاه به محل مشتری ارسال یا تحویل داده میشود. امکان تحویل درب منزل در تهران و ارسال به سراسر ایران از طریق باربری فراهم است.
اینورتر همراه با گزارش کامل وضعیت تعمیر، ویدئوی تست و ضمانت کتبی بخش تعمیرشده به مشتری تحویل داده میشود. در صورت بروز هرگونه مشکل در بازه ضمانت، دستگاه مجدداً بدون هزینه بررسی و رفع عیب میشود.
هزینه تعمیر اینورتر KEB به نوع خرابی، مدل دستگاه و میزان آسیب واردشده بستگی دارد. در سوین صنعت، قبل از هر اقدامی عیبیابی کامل انجام میشود و هزینه تعمیر بهصورت شفاف به مشتری اعلام خواهد شد تا مشتری با دید باز تصمیمگیری کند.
مهمترین عوامل تاثیرگذار روی هزینه تعمیر شامل موارد زیر هستند:
تصمیم بین تعمیر و تعویض درایو KEB به عواملی مانند مدل دستگاه، میزان آسیبدیدگی قطعاتی مانند IGBT، برد قدرت و هزینه تعمیر بستگی دارد. اما در اکثر مواقع، اولویت با تعمیر درایو است. اگر درایو امکان احیای فنی داشته باشد، حتی اگر هزینه تعمیر تا ۶۰ درصد قیمت خرید دستگاه نو هم برسد، باز هم این کار کاملاً صرفه اقتصادی دارد؛ چرا که با هزینهای بسیار کمتر، عملکرد دستگاه به حالت اولیه بازمیگردد و شما را از خریدهای سنگین مجدد بینیاز میسازد.
برند KEB یکی از تولیدکنندگان مطرح آلمانی در حوزه درایوهای صنعتی و سیستمهای کنترل حرکت است. اینورترهای KEB مخصوصاً سری Combivert بهدلیل کیفیت ساخت بالا، دقت کنترلی مناسب و عملکرد پایدار، در صنایع حساس، تجهیزات با بار دینامیکی بالا، آسانسور و کشاورزی استفاده میشوند.یکی از ویژگیهای مهم درایوهای KEB، طراحی ماژولار آنهاست. در این ساختار، بخشهای مختلف مثل برد کنترل، کارتهای I/O، کارت Encoder و بخش قدرت بهصورت ماژولهای مجزا طراحی شدهاند. همین موضوع باعث میشود فرآیند تعمیر درایو KEB نیازمند شناخت دقیق ساختار داخلی دستگاه و ارتباط بین ماژولها باشد.
در بسیاری از مدلهای KEB، ایراد در کارت انکودر یا ماژولهای ارتباطی هم میتواند باعث ایجاد خطاهای پیچیده شود. به همین دلیل، عیبیابی تخصصی قبل از تعمیر اهمیت بسیار زیادی دارد.
خرابی درایوهای KEB معمولاً نتیجه یک عامل واحد نیست و اغلب ترکیبی از شرایط داخلی دستگاه و محیط کارکرد آن باعث بروز مشکل میشود. در ادامه مهمترین عوامل داخلی و خارجی بهصورت دستهبندیشده همراه با توضیح کاملتر ارائه شده است.
| عوامل داخلی | توضیح |
|---|---|
| خرابی IGBT | آسیب بر اثر جریان و دمای بالا؛ منجر به خطای Over Current و اتصال کوتاه. |
| استهلاک خازنهای DC | افت ظرفیت بر اثر کارکرد و گرما؛ باعث ناپایداری ولتاژ و ریست ناگهانی دستگاه. |
| خرابی کارت Encoder | اختلال در انتقال اطلاعات موتور؛ رایج در آسانسورها به دلیل نویز یا قطعی کابل.. |
| ضعف منبع تغذیه داخلی | عدم تأمین ولتاژ پایدار؛ منجر به روشن نشدن درایو یا بروز خطاهای نامنظم. |
| خرابی فن خنککننده | کاهش راندمان خنککاری؛ عامل اصلی افزایش دما و آسیب جدی به قطعاتی نظیر IGBT. |
| عوامل خارجی | توضیح |
|---|---|
| نوسانات و هارمونیکهای شبکه | فشار به بخش قدرت و سوختن قطعات داخلی به دلیل ناپایداری ولتاژ شبکه. |
| گرد و غبار و آلودگی محیط | ایجاد جریان خزشی (Creepage) روی بردهای چندلایه KEB، انسداد هیتسینک و فن، افزایش دمای داخلی و کاهش عمر قطعات حساس. |
| رطوبت و بخار روغن | ایجاد خوردگی، سولفاته شدن و نشتی جریان روی بردهای الکترونیکی. |
| خرابی یا عدم تطابق مقاومت ترمز | عدم تخلیه انرژی برگشتی موتور در کاربردهای دینامیک (آسانسور)، فشار به بخش قدرت و انفجار ماژول IGBT. |
| عدم ارتینگ و تداخل نویز (EMI) | ایجاد خطاهای کاذب نامنظم و هنگ کردن پردازنده درایو. |
در اینورترهای KEB، خطاها معمولاً با فرمت E.xxx روی نمایشگر دستگاه نمایش داده میشوند. برای مشاهده جزئیات خطا میتوان از دکمههای جهتدار یا ENTER روی کیپد استفاده کرد. در بسیاری از مدلها، پس از رفع مشکل، با فشردن دکمه ENTER یا RESET امکان پاک کردن Fault وجود دارد.
در برخی مدلها، چراغ LED سبز نشاندهنده عملکرد عادی دستگاه و LED قرمز نشاندهنده Fault یا Trip است. حالت چشمکزن LEDها نیز معمولاً به خطاهای ارتباطی یا وضعیت هشدار مربوط میشود.
این خطا زمانی ظاهر میشود که جریان خروجی درایو از حد مجاز بیشتر شود.
علتها:
راهکار:
این خطا به افزایش ولتاژ باس DC مربوط است.
علتها:
راهکار:
ولتاژ لینک DC از حد مشخصی کمتر شده است.
علتها:
راهکار:
یکی از جدیترین خطاهای KEB است که به بخش درایور گیت یا اتصالات داخلی ماژول قدرت مربوط میشود.
در درایوهای KEB (به ویژه سری F5 و F6)، خطای اتصال زمین یا نشتی به بدنه به صورت مجزا با کد Ground fault نشان داده نمیشود؛ بلکه زیرمجموعه خطای E.PU است.
علتها:
راهکار:
این خطا نشاندهنده بالا رفتن دمای داخلی درایو است.
علتها:
راهکار:
مدار حفاظتی درایو متوجه داغ شدن بیش از حد موتور شده است.
علتها:
راهکار:
این ارور زمانی ایجاد میشود که درایو تحت فشار بیش از حد قرار بگیرد.
علتها:
• بار مکانیکی زیاد
• خرابی موتور
• تنظیم اشتباه پارامترها
راهکار:
• کاهش بار
• تنظیم مجدد پارامترها
بار روی موتور بیش از حد مجاز است.
علتها:
• جریان کشی مداوم موتور به دلیل سنگینی بار
• تنظیم اشتباه جریان نامی موتور در پارامترهای اصلی درایو
راهکار:
• بررسی و اصلاح پارامتر جریان نامی موتور مطابق پلاک
• رفع گیر مکانیکی
عدم تعادل یا قطع شدن فاز در ورودی یا خروجی درایو تشخیص داده شده است.
علتها:
راهکار:
سیگنالهای ارسالی از انکودر موتور قطع شده یا نامفهوم است.
علتها:
راهکار:
ارتباط درایو با کنترلر مرکزی (PLC) یا سایر تجهیزات شبکه قطع شده است.
علتها:
راهکار:
دادههای ذخیره شده در حافظه درایو دچار خرابی یا عدم تطابق شدهاند.
علتها:
راهکار:
پردازنده مرکزی درایو در زمان راهاندازی (Boot) یا حین کار دچار نقص عملکردی شده است.
علتها:
راهکار:
مدار کنترل متوجه خرابی یا اتصال کوتاه در بازوی چاپر ترمز (Braking Chopper) داخلی شده است.
علتها:
راهکار:
در صورتی که کد خطای مشاهدهشده روی دستگاه شما در لیست بالا نیست، احتمالاً مربوط به مدل متفاوتی است. برای دسترسی به خطاهای سریهای مختلف این درایو، به لیست خطاهای درایو کب مراجعه کنید.
خطای ERROR 24V supply low | افت ولتاژ تغذیه ۲۴ ولت داخلی
این خطا نشاندهنده کاهش ولتاژ کمکی ۲۴ ولت درایو به کمتر از ۱۸ ولت است که بخش کنترل را مختل میکند.
خطای ERROR DC capacitor damaged | آسیبدیدگی شدید خازنهای لینک دیسی
یک خطای حفاظتی بسیار هوشمند در سری F6 است که از انفجار و آسیب گسترده به درایو جلوگیری میکند.

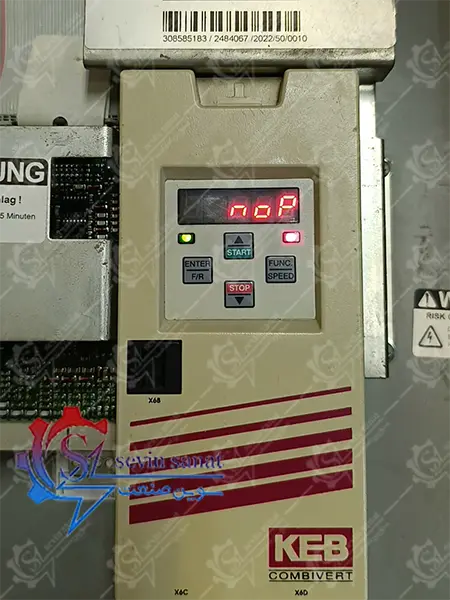

خطای noP
No Operation | فعال نبودن فرمان راهاندازی سختافزاری
این ارور که به صورت حروف کوچک روی کیپد F5 ظاهر میشود، نشاندهنده صادر نشدن سیگنال مجاز ایمنی است.
خطای HCL
Hardware Current Limit| محدودیت جریان سختافزاری
این خطا زمانی رخ میدهد که جریان عبوری از درایو از لیمیت سختافزاری و رواداری تعیینشده توسط اپراتور عبور کند.
خطای E.nOL
No Load Fault | خطای عدم تشخیص بار یا قطع خروجی
این ارور زمانی فعال میشود که درایو استارت شده اما هیچ جریانی در خروجی آن توسط سنسورها حس نمیشود.
خطای E.dOH
Drive Overheat | گرم شدن بیش از حد از طریق فیدبک موتور
این خطا به سیستم حفاظت حرارتی موتور مربوط است و نشان میدهد دمای ارزیابیشده توسط سنسور موتور بالا رفته است.

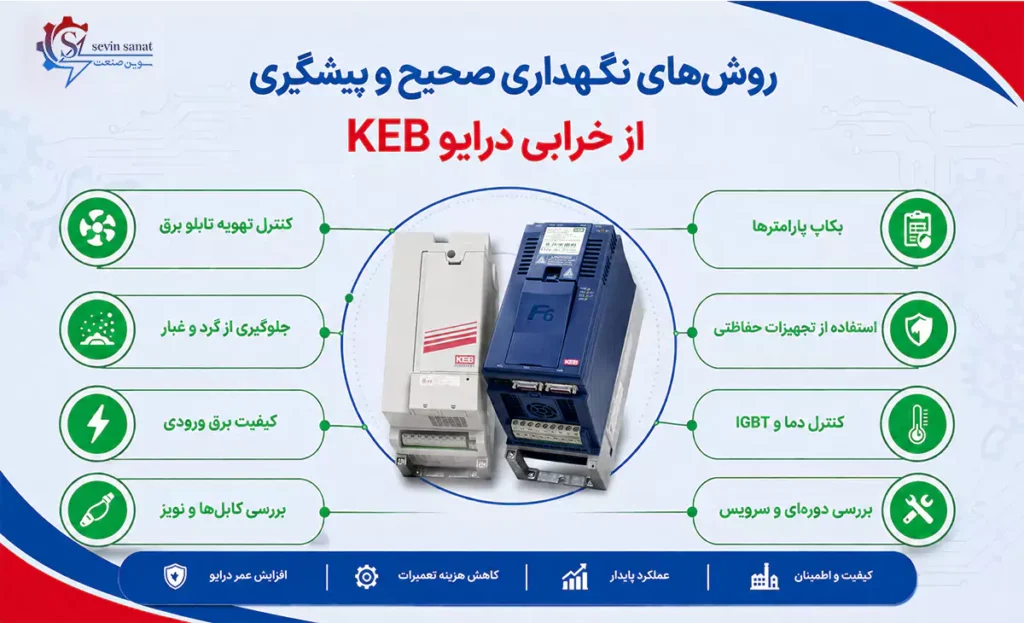

نگهداری اصولی درایوهای KEB نقش مهمی در افزایش عمر مفید دستگاه و کاهش هزینههای تعمیر درایو keb دارد. یکی از مهمترین موارد، کنترل شرایط تهویه تابلو برق و جلوگیری از تجمع گرد و غبار روی هیتسینک و فنهاست؛ چون افزایش دما یکی از رایجترین دلایل خرابی IGBT در اینورترهای KEB محسوب میشود.
کیفیت برق ورودی نیز اهمیت زیادی دارد. نوسانات شدید ولتاژ یا نبود ارت استاندارد میتواند به برد قدرت و مدار کنترل آسیب وارد کند. استفاده از تجهیزات حفاظتی مناسب مثل راکتور یا محافظ برق صنعتی در این شرایط توصیه میشود.
در مدلهایی که از Encoder و کارتهای ارتباطی استفاده میکنند، بررسی سلامت کابلها و جلوگیری از نویز الکترومغناطیسی اهمیت زیادی دارد. همچنین بهتر است قبل از هر تغییر یا تعمیر، از پارامترهای دستگاه بکاپ گرفته شود تا در صورت خرابی برد کنترل، اطلاعات سیستم از بین نرود.
تعمیر درایوهای آلمانی KEB به دانش فنی عمیق، تجربه عملی و تجهیزات تست تخصصی نیاز دارد. در سوین صنعت به عنوان نمایندگی تعمیر درایو کب، هر دستگاه با همان دقتی بررسی میشود که سازنده آلمانی آن انتظار دارد؛ بدون واسطه، بدون برونسپاری و با هدف بازگشت مطمئن دستگاه به مدار.
این مشکل معمولاً به تنظیم نبودن پارامترهای شتاب یا فشار زیاد بار مربوط میشود.
با آپلود (Upload) تنظیمات درایو اول روی حافظه کیپد KEB و دانلود (Download) آن روی درایو جدید.
خرابی منبع تغذیه داخلی (SMPS)، اتصالی در خروجی ۲۴ ولت کنترل یا قطع و وصل شدن رله شارژ اولیه
بین ۵ تا ۷ سال؛ در صورت ریست شدن ناگهانی درایو زیر بار، خازنها باید فوراً تعویض شوند.
نرمافزار رسمی KEB COMBIVIS که برای بکاپگیری، مانیتورینگ آنلاین و خواندن ریشه خطاهای درایو استفاده میشود.
بله؛ قطعات سختافزاری و ماژولهای قدرت سریهای قدیمی KEB در کارگاه سوین صنعت موجود و قابل تامین است.
عیب یابی درایو کب در مجموعه سوین صنعت رایگان انجام میشود.
تعمیر اینورتر کب در تهران و سراسر ایران بدون هیچگونه محدودیت توسط سوین صنعت ارائه میشود.
روشن نشدن درایو، عدم ارسال خروجی به موتور، ریست شدن ناگهانی، نمایش خطاهایی مانند E.OC (Overcurrent)، E.OP (Overvoltage)، E.OL (Overload) و E.OH (Overheat)، داغ شدن غیرعادی، خرابی فن، قطع یکی از فازهای ورودی یا عملکرد ناپایدار موتور از مهمترین علائم خرابی اینورترهای KEB هستند. این مشکلات میتوانند ناشی از خرابی بخش قدرت، IGBT، برد کنترل، سیستم خنککننده یا تنظیمات نادرست پارامترها باشند و نیاز به عیبیابی تخصصی دارند.
سه کار ساده کافی است: اول، کد خطا یا علائم خرابی را یادداشت کنید؛ اینکه مشکل ناگهانی بوده یا تدریجی، زیر بار اتفاق افتاده یا در حالت بیکار، اطلاعات مهمی است که عیبیابی را سریعتر میکند. دوم، در صورت امکان از پارامترهای درایو بکاپ بگیرید تا پس از تعمیر نیازی به تنظیم مجدد نباشد. سوم، مدل دقیق دستگاه را داشته باشید. بقیه کارها با تیم فنی سوین صنعت است.
