لیست کامل خطاهای اینورتر به همراه علت ایجاد و روش رفع آن

خطاهای اینورتر همیشه به معنی خراب شدن خود درایو نیستند. گاهی یک افزایش ناگهانی جریان، افت ولتاژ ورودی، بار مکانیکی سنگین، تنظیم اشتباه پارامترهای موتور یا حتی خرابی کابل و موتور باعث می‌شود اینورتر برای محافظت از تجهیزات وارد حالت خطا شود. خطاهایی مانند Over Current، Over Voltage، Under Voltage، Overload، Overhead، Ground Fault و Phase Loss از رایج‌ترین موارد هستند و هرکدام می‌توانند علت متفاوتی داشته باشند. از طرف دیگر، بعضی مشکلات مثل لرزش موتور، نویز، روشن نشدن درایو یا آلارم مداوم ممکن است بدون نمایش یک کد خطای مشخص اتفاق بیفتند و نیاز به بررسی دقیق‌تر داشته باشند.

برای رفع خطای اینورتر نباید فقط به فشردن دکمه Reset یا پاک کردن کد خطا اکتفا کرد؛ چون کد نمایش‌داده‌شده بیشتر یک سرنخ برای پیدا کردن علت اصلی است. بررسی برق ورودی، کابل و موتور، وضعیت بار، سیستم خنک‌کاری، مقاومت ترمز، پارامترهای موتور و در صورت نیاز بخش‌هایی مانند IGBT، خازن‌های DC Bus، سنسورهای جریان و برد کنترل می‌تواند مسیر عیب‌یابی را مشخص کند. در ادامه، لیست کامل خطاهای اینورتر، کدهای متداول، علت ایجاد هر خطا و روش برخورد با آن‌ها را به زبان ساده و کاربردی مرور می‌کنیم تا بتوانید بین یک خطای قابل رفع در محل و ایرادی که به تعمیر درایو به صورت تخصصی نیاز دارد، تفاوت بگذارید.

درایو چیست؟

برای آشنایی با خطاهای درایو، ابتدا باید بدانید درایو چیست و با ساختار آن آشنا شوید. درایو یا اینورتر صنعتی (VFD) تجهیزی الکترونیکی است که وظیفه اصلی آن کنترل سرعت، گشتاور و نحوه راه‌اندازی موتور الکتریکی را بر عهده دارد. برخلاف روش‌های ساده روشن و خاموش کردن موتور، درایو می‌تواند فرکانس و ولتاژ اعمال‌شده به موتور را کنترل کند و به این ترتیب سرعت موتور را متناسب با نیاز فرآیند تغییر دهد. ساختار داخلی بسیاری از درایوهای AC از بخش‌هایی مانند یکسوساز ورودی، لینک DC، خازن‌های باس DC، مدار پیش‌شارژ، بخش سوئیچینگ قدرت مبتنی بر IGBT یا فناوری‌های مشابه، مدار کنترل، سنسورهای اندازه‌گیری جریان و ولتاژ و سیستم خنک‌کاری تشکیل شده است. همین معماری باعث می‌شود درایو هم یک کنترل‌کننده هوشمند باشد و هم یک سامانه حفاظتی نسبتاً پیچیده که دائماً وضعیت خودش و موتور را زیر نظر می‌گیرد. وقتی یکی از پارامترهای مهم از محدوده تعریف‌شده عبور کند، سیستم حفاظتی ممکن است هشدار دهد یا خروجی را قطع کند تا از آسیب جدی‌تر جلوگیری شود.
شناسایی این واکنش‌های حفاظتی و تحلیل کدهای خطایی که درایو صادر می‌کند، نخستین گام در عیب‌یابی سیستم است. بسیاری از خطاهای درایو مانند مشاهده خطای اضافه‌جریان می‌تواند ناشی از اتصال کوتاه در کابل موتور، گیرپاژ مکانیکی، زمان شتاب‌گیری بسیار کوتاه، تنظیم نادرست پارامتر موتور یا حتی خرابی یکی از اجزای قدرت باشد. کد خطا مسیر بررسی را مشخص می‌کند، اما برای رسیدن به علت اصلی باید شرایط موتور، کابل‌کشی، بار مکانیکی، برق ورودی، پارامترها و در بعضی موارد بردهای داخلی نیز بررسی شوند. به همین دلیل، شناخت انواع خطاهای درایو برای اپراتور، تکنسین برق و تعمیرکار اهمیت زیادی دارد و می‌تواند از تعویض بی‌دلیل قطعات جلوگیری کند.

انواع خطاهای درایو

خرابی اینورتر صرفا به یک دلیل مشخص ایجاد نمی‌شود و می‌تواند منشاهای متفاوتی داشته باشد. مهم‌ترین انواع خطاهای اینورتر عبارتند از:

خطاهای سخت‌افزاری

خطای سخت‌افزاری زمانی مطرح می‌شود که یکی از اجزای فیزیکی درایو دچار خرابی یا عملکرد خارج از محدوده شده باشد. این خرابی ممکن است در مدار قدرت، IGBTها، پل دیود، خازن‌های DC Bus، مقاومت‌های مدار پیش‌شارژ، فن، سنسور جریان، سنسور دما، رله‌ها، منابع تغذیه سوئیچینگ یا برد کنترل اتفاق افتاده باشد. بعضی خرابی‌های سخت‌افزاری بلافاصله با یک کد مشخص خودشان را نشان می‌دهند؛ برای مثال اتصال کوتاه در بخش قدرت ممکن است باعث خطای Short Circuit یا Overcurrent شود. در مقابل، خرابی بعضی اجزا می‌تواند علائم مبهم‌تری مانند ریست شدن، خاموشی ناگهانی، روشن نشدن نمایشگر یا عملکرد ناپایدار ایجاد کند.
نکته کلیدی در رفع خطای اینورتر این است که قبل از باز کردن دستگاه باید مشخص شود آیا خطا با شرایط بار و موتور ارتباط دارد یا بدون اتصال موتور نیز باقی می‌ماند. اگر خطا بلافاصله بعد از روشن شدن و بدون فرمان حرکت ایجاد شود، احتمال وجود مشکل در بخش‌های داخلی بیشتر می‌شود.

خطاهای نرم‌افزاری

بخش دیگری از خطاهای اینورتر به تنظیمات، پارامترها، منطق کنترلی یا ارتباطات مربوط می‌شود. درایو برای کنترل موتور به اطلاعاتی مانند توان موتور، جریان نامی، ولتاژ نامی، فرکانس پایه، سرعت یا تعداد قطب‌ها و در برخی کاربردها اطلاعات دقیق‌تری مانند مقاومت استاتور و پارامترهای مدل موتور نیاز دارد. اگر این اطلاعات اشتباه وارد شوند، کنترلر ممکن است شرایط موتور را نادرست تفسیر کند و در زمان راه‌اندازی یا بارگیری خطا بدهد. برای مثال، تنظیم نادرست جریان نامی موتور می‌تواند روی عملکرد حفاظت حرارتی و الگوریتم کنترل تأثیر بگذارد.

خطاهای جزئی و سطحی؛ آلارم‌ها

آلارم( Alarm) معمولاً هشداری است که به کاربر اطلاع می‌دهد یک وضعیت غیرعادی ایجاد شده، اما بسته به مدل و تنظیمات دستگاه، ممکن است هنوز خروجی موتور قطع نشده باشد. برای مثال، افزایش دما، نزدیک شدن جریان به محدوده حفاظتی، افت کیفیت ارتباط یا وضعیت خاصی در فرآیند می‌تواند در برخی مدل‌ها به‌صورت هشدار نمایش داده شود. البته تعریف Alarm در همه برندها یکسان نیست و بعضی سازندگان هشدارهای مختلفی را با نام Warning یا Alarm طبقه‌بندی می‌کنند.

خطاهای سنگین و جدی؛ تریپ‌ها

Trip یا تریپ معمولاً زمانی اتفاق می‌افتد که درایو یک وضعیت بالقوه خطرناک برای خود، موتور یا فرآیند تشخیص دهد و برای حفاظت، خروجی را قطع کند. اضافه‌جریان شدید، اتصال کوتاه، اضافه‌ولتاژ باس DC، افزایش بیش از حد دما و بعضی خطاهای داخلی نمونه‌هایی از شرایطی هستند که می‌توانند باعث Trip شوند.

چگونه خطاهای جدی را از خطاهای سطحی تشخیص دهیم؟

تشخیص شدت خطا تنها از روی اسم آن همیشه ممکن نیست، زیرا نحوه طبقه‌بندی هشدار و تریپ توسط سازنده متفاوت است. چیزی که در یک سری درایو Warning نامیده می‌شود ممکن است در مدل دیگری باعث توقف خروجی شود. برای همین باید به وضعیت واقعی دستگاه، کد ثبت‌شده، وضعیت خروجی، سابقه خطا و دستورالعمل همان مدل توجه کرد. اگر درایو موتور را متوقف کرده و کدی با وضعیت Fault یا Trip نمایش می‌دهد، اولویت با عیب‌یابی اصولی پیش از Reset است. در مقابل، اگر یک Warning نمایش داده شده ولی موتور همچنان کار می‌کند، فرصت بیشتری برای بررسی شرایط وجود دارد.
یکی از بهترین روش‌ها، توجه به زمان وقوع خطاست. آیا خطا همان لحظه روشن شدن دستگاه ظاهر می‌شود؟ هنگام استارت موتور رخ می‌دهد؟ در زمان شتاب‌گیری اتفاق می‌افتد؟ پس از چند دقیقه کار و با گرم شدن درایو دیده می‌شود؟ یا زمانی ظاهر می‌شود که موتور به بار سنگین می‌رسد؟ پاسخ همین سؤال‌ها می‌تواند دامنه جست‌وجو را به‌شدت محدود کند. خطایی که دقیقاً هنگام استارت رخ می‌دهد، مسیر بررسی متفاوتی نسبت به خطایی دارد که پس از دو ساعت کار مداوم ایجاد می‌شود.
همچنین باید به تکرارپذیری خطا توجه کرد. اگر دستگاه یک بار پس از نوسان شدید شبکه Trip کرده و بعد از پایدار شدن برق بدون مشکل کار می‌کند، احتمالاً باید کیفیت منبع تغذیه بررسی شود. اما اگر همان خطا در شرایط ثابت بار بارها تکرار شود، بررسی سیستماتیک موتور، کابل، پارامترها و خود درایو ضروری‌تر است.

لیست رایج‌ترین خطاهای درایو

خطاهای زیر در بسیاری از درایوهای صنعتی با نام‌ها یا معادل‌های مشابه دیده می‌شوند. با این حال، شماره دقیق کد در برندهای مختلف یکسان نیست. به گزارش eilitetech، متداول‌ترین و مهم‌ترین خطاهای درایو عبارت‌اند از:

1. خطای اضافه‌جریان (Overcurrent)

خطای Overcurrent یا اضافه‌جریان زمانی رخ می‌دهد که جریان خروجی درایو از محدوده مجاز عبور کند. شتاب‌گیری بیش از حد سریع، سنگین بودن بار مکانیکی، گیرپاژ موتور یا دستگاه، اتصال کوتاه در کابل خروجی، تنظیم نادرست پارامترهای موتور و در برخی موارد خرابی IGBT از مهم‌ترین دلایل این خطا هستند. اگر خطا دقیقاً هنگام استارت موتور ظاهر می‌شود، ابتدا زمان شتاب‌گیری، جریان نامی موتور و وضعیت بار را بررسی کنید؛ اما اگر بدون اتصال موتور نیز خطا باقی بماند، احتمال خرابی داخلی درایو بیشتر می‌شود. برای رفع خطای اینورتر در این شرایط، نباید صرفاً با Reset کردن دستگاه مشکل را نادیده گرفت و لازم است علت افزایش جریان مشخص شود.

کدهای متداول این خطا: OC یا O.C یا کد اختصاصی سازنده

2. خطای اضافه‌ولتاژ (Overvoltage)

خطای Overvoltage معمولاً زمانی ایجاد می‌شود که ولتاژ لینک DC درایو از حد مجاز بالاتر برود. یکی از دلایل رایج آن، کاهش سرعت بسیار سریع موتور در بارهایی با اینرسی بالا است؛ زیرا در زمان ترمز، انرژی موتور به سمت درایو برمی‌گردد و می‌تواند ولتاژ DC Bus را افزایش دهد. بالا بودن ولتاژ شبکه، تنظیم نامناسب زمان Deceleration و مشکل در مقاومت یا مدار ترمز نیز از عوامل دیگر هستند. برای بررسی این خطا باید ولتاژ ورودی، زمان کاهش سرعت، وضعیت مقاومت ترمز و شرایط بار بررسی شود. در کاربردهایی که توقف سریع ضروری است، استفاده صحیح از سیستم ترمز و تنظیم مناسب پارامترهای مربوط به آن اهمیت زیادی دارد.

کدهای متداول: OV یا DC.OV یا کد اختصاصی سازنده

3. خطای افت ولتاژ (Undervoltage)

Undervoltage زمانی رخ می‌دهد که ولتاژ ورودی یا ولتاژ لینک DC به کمتر از محدوده قابل‌قبول برسد. افت ولتاژ شبکه، قطع لحظه‌ای برق، شل بودن اتصالات، قطع یک فاز، مشکل در تجهیزات بالادست تابلو و در برخی موارد خرابی مدار داخلی اندازه‌گیری یا تغذیه می‌توانند باعث این خطا شوند. اگر این خطا در زمان روشن شدن موتور یا همزمان با راه‌اندازی تجهیزات پرمصرف دیگر اتفاق می‌افتد، کیفیت و ظرفیت شبکه برق باید بررسی شود. اندازه‌گیری ولتاژ هر سه فاز و بررسی عدم تعادل آن‌ها می‌تواند اطلاعات مناسبی برای تشخیص اولیه فراهم کند.

کدهای متداول: UV، LU، U.V یا کد اختصاصی سازنده

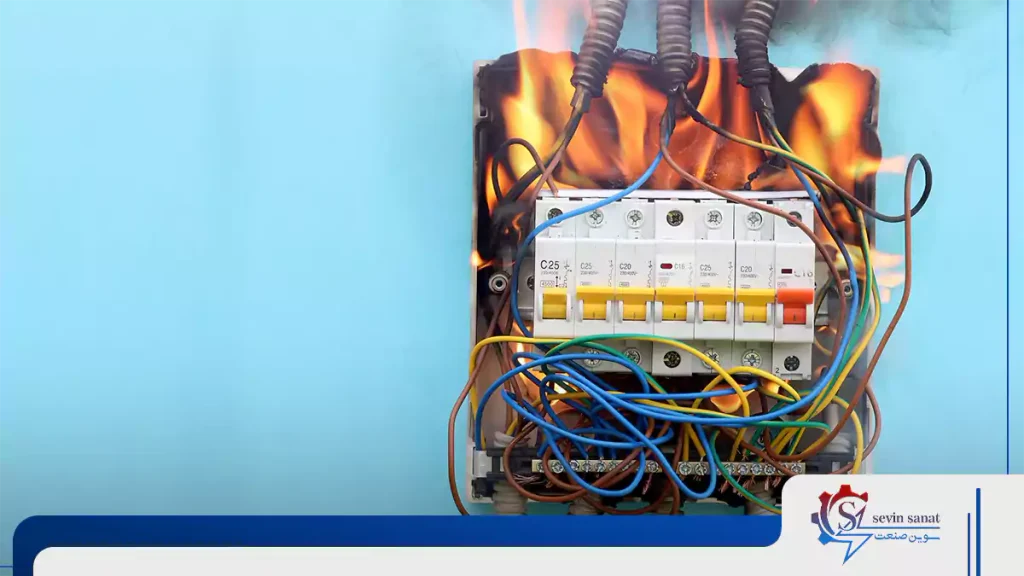

4. خطای افزایش دما (Overheat / Overtemperature)

خطای Overheat یا OverTemperature زمانی فعال می‌شود که دمای هیت‌سینک یا بخش‌های داخلی درایو از محدوده تعیین‌شده بالاتر برود. خرابی یا ضعیف شدن فن، تجمع گردوغبار روی هیت‌سینک، بسته بودن مسیر گردش هوا، دمای بالای محیط و کارکرد طولانی‌مدت در بار سنگین از دلایل رایج هستند. اگر درایو در ابتدای کار بدون مشکل است اما پس از مدتی خطا می‌دهد، سیستم خنک‌کاری باید در اولویت بررسی قرار گیرد. تمیز کردن مسیر تهویه، بررسی عملکرد فن و اطمینان از وجود فضای کافی اطراف درایو از اقدامات اولیه هستند؛ البته اگر سنسور دما یا مدار مربوط به آن معیوب باشد، تعمیر تخصصی مورد نیاز خواهد بود.

کدهای متداول: OH، OHT، OH1 یا کد اختصاصی برند

5. خطای اضافه‌بار (Overload)

خطای Overload نشان می‌دهد موتور یا درایو برای مدت مشخصی تحت بار بالاتر از ظرفیت مجاز قرار گرفته است. سنگین بودن بار مکانیکی، گیر کردن بخشی از ماشین، انتخاب درایو یا موتور با ظرفیت نامناسب و تنظیم اشتباه جریان نامی می‌توانند باعث این وضعیت شوند. تفاوت Overload با یک اضافه‌جریان لحظه‌ای این است که اضافه‌بار معمولاً به شرایطی مربوط می‌شود که جریان برای مدت مشخصی بالا باقی می‌ماند. برای عیب‌یابی باید جریان واقعی موتور با جریان نامی مقایسه و همزمان وضعیت مکانیکی دستگاه بررسی شود.

کدهای متداول: OL، OL1، E.OL یا کد اختصاصی سازنده

6. خطای اتصال کوتاه (Short Circuit)

خطای Short Circuit یکی از خطاهای جدی درایو است و می‌تواند در اثر اتصال کوتاه بین فازهای خروجی، اتصال کابل موتور، خرابی سیم‌پیچ موتور یا آسیب دیدن قطعات قدرت مانند IGBT ایجاد شود. اگر این خطا بلافاصله بعد از فرمان Run ظاهر شود، کابل، موتور و بخش قدرت درایو باید به‌صورت اصولی بررسی شوند. در صورت وجود اتصال کوتاه، راه‌اندازی مکرر دستگاه برای تست می‌تواند آسیب بیشتری به ماژول‌های قدرت وارد کند. بنابراین پیش از Reset کردن، باید علت اتصال کوتاه مشخص شود و در صورت نیاز تست‌های الکتریکی و عایقی توسط فرد متخصص انجام گیرد.

کدهای متداول: SC، S.C یا کد اختصاصی

7. خطای اتصال زمین (Ground Fault / Earth Fault)

Ground Fault زمانی رخ می‌دهد که جریان ناخواسته‌ای از مسیر زمین عبور کند یا بین مدار خروجی و زمین نشتی وجود داشته باشد. آسیب دیدن عایق کابل موتور، رطوبت، خرابی سیم‌پیچ موتور یا در مواردی مشکل در بخش قدرت درایو می‌تواند باعث ایجاد این خطا شود. این خطا به‌خصوص در موتورهایی که در محیط مرطوب یا آلوده کار می‌کنند اهمیت بیشتری دارد. برای تشخیص باید کابل و موتور از نظر عایقی بررسی شوند و روش تست دقیق مطابق دستورالعمل سازنده انجام شود؛ زیرا برخی روش‌های تست در صورت اتصال نادرست می‌توانند به الکترونیک درایو آسیب بزنند.

کدهای متداول: GF، EF، Ground Fault یا کد اختصاصی برند

8. خطای قطع فاز ورودی (Input Phase Loss)

در خطای Input Phase Loss، یکی از فازهای ورودی درایو قطع شده یا عدم تعادل فازها از محدوده مجاز فراتر رفته است. سوختن فیوز، شل بودن ترمینال، خرابی کنتاکتور، مشکل کابل‌کشی یا اختلال در شبکه سه‌فاز از علت‌های احتمالی هستند. ادامه کار در شرایط نامناسب ورودی می‌تواند فشار بیشتری به بخش یکسوساز و مدار DC Bus وارد کند. بنابراین باید ولتاژ بین فازها اندازه‌گیری و مسیر برق از تابلو تا ترمینال ورودی درایو بررسی شود.

کدهای متداول: IPL، PF، Phase Loss یا کد اختصاصی سازنده

9. خطای قطع فاز خروجی (Output Phase Loss)

خطای Output Phase Loss معمولاً به قطع شدن یکی از فازهای خروجی بین درایو و موتور مربوط است. شل بودن ترمینال‌های U، V یا W، قطع شدن کابل، خرابی کنتاکت، مشکل در سیم‌پیچ موتور و در برخی موارد ایراد بخش قدرت می‌توانند چنین خطایی ایجاد کنند. اگر موتور با دو فاز کار کند، جریان و حرارت آن می‌تواند افزایش پیدا کند و ادامه کار ممکن است به موتور آسیب بزند. به همین دلیل اتصال صحیح کابل‌های خروجی و وضعیت هر سه فاز باید پیش از راه‌اندازی مجدد بررسی شود.

کدهای متداول: OPL، OPF، E.Ph یا کد اختصاصی

10. خطای ارتباطی (Communication Fault)

Communication Fault زمانی ایجاد می‌شود که درایو نتواند ارتباط مورد انتظار را با PLC، HMI، کنترلر یا شبکه صنعتی برقرار کند. قطع یا آسیب کابل، تنظیم اشتباه آدرس، Baud Rate، Parity، پروتکل ارتباطی، نویز الکترومغناطیسی و مشکلات مربوط به ترمینیشن شبکه از دلایل رایج هستند. بنابراین مشاهده این خطا لزوماً به معنی خرابی برد ارتباطی نیست. ابتدا باید تنظیمات دو طرف ارتباط و سلامت کابل بررسی شود و سپس در صورت باقی ماندن مشکل، رابط ارتباطی و مدار داخلی درایو مورد بررسی قرار گیرد.

کدهای متداول: CE، COMM، COM.Err یا کد اختصاصی هر برند

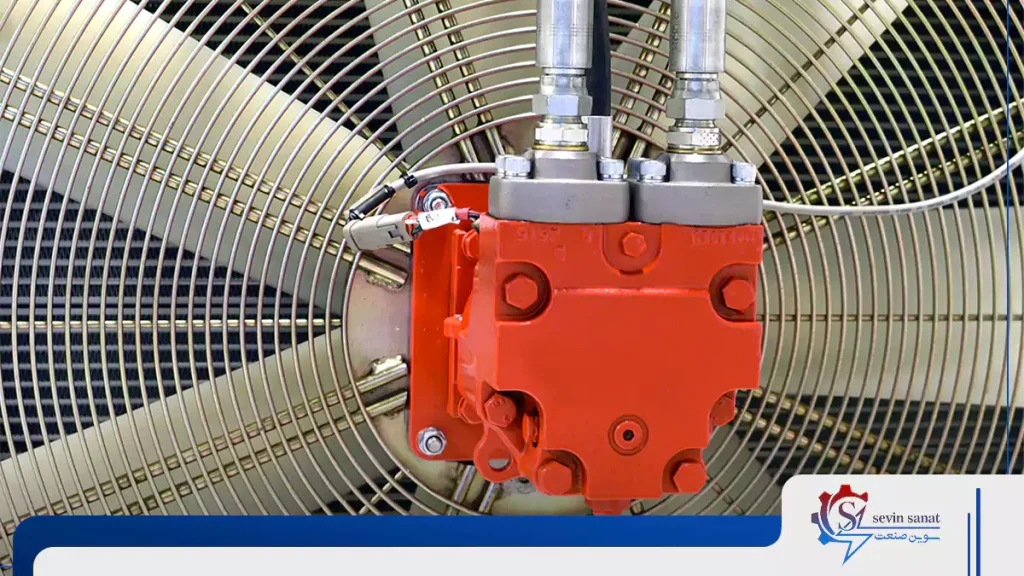

11. خطای فن (Fan Fault)

فن درایو وظیفه دارد گرمای تولیدشده در هیت‌سینک و بخش قدرت را دفع کند و خرابی آن می‌تواند در نهایت باعث افزایش دمای قطعات شود. جمع شدن گردوغبار، فرسودگی بلبرینگ فن، گیر کردن پره‌ها، خرابی موتور فن یا مشکل تغذیه فن از دلایل احتمالی Fan Fault هستند. در بعضی مدل‌ها درایو وضعیت چرخش فن را نیز پایش می‌کند و در صورت تشخیص عملکرد نامناسب، هشدار یا Fault ایجاد می‌شود. تمیز کردن فن و مسیر هوا و بررسی ولتاژ تغذیه آن از اقدامات اولیه است، اما در صورت خرابی باید فن مناسب همان مدل جایگزین شود.

کدهای متداول: FAN، FAN Fault یا کد اختصاصی سازنده

12. خطای حافظه (Memory / EEPROM Fault)

خطاهای حافظه یا EEPROM Fault معمولاً به مشکل در ذخیره‌سازی یا خواندن اطلاعات پارامترها مربوط می‌شوند. خرابی حافظه، مشکل برد کنترل، قطع تغذیه در زمان نامناسب یا آسیب دیدن اطلاعات ذخیره‌شده می‌تواند باعث بروز این خطا شود. اگر درایو پس از هر بار خاموش و روشن شدن تنظیمات را از دست می‌دهد، موضوع باید جدی‌تر بررسی شود. بسته به مدل، ممکن است بازیابی تنظیمات، مقداردهی مجدد پارامترها یا تعمیر برد کنترل مورد نیاز باشد.

کدهای متداول: EEP، Err، Memory Error یا کد اختصاصی

13. خطای داخلی درایو (Internal Fault)

Internal Fault عنوانی کلی برای شرایطی است که کنترلر، پردازنده یا یکی از مدارهای داخلی درایو عملکرد مورد انتظار را ندارد. این خطا می‌تواند به برد کنترل، منبع تغذیه داخلی، مدارهای اندازه‌گیری، ارتباط بین بردها یا بخش‌های دیگر مربوط باشد. از آنجا که علت این نوع خطا معمولاً از طریق بررسی‌های ساده بیرونی مشخص نمی‌شود، ثبت کد دقیق و بررسی سابقه Fault اهمیت زیادی دارد. اگر خطا بدون اتصال موتور و در شرایط عادی نیز تکرار شود، احتمال نیاز به تعمیر تخصصی برد بیشتر خواهد بود.

کدهای متداول: IF، CPU Fault، Internal Error یا کد اختصاصی

14. خطای مدار ترمز (Brake Fault)

خطای Brake Fault می‌تواند زمانی ایجاد شود که سیستم ترمز دینامیکی درایو نتواند انرژی برگشتی موتور را به‌درستی مدیریت کند. خرابی مقاومت ترمز، قطع شدن سیم‌های مقاومت، مشکل ترانزیستور ترمز یا تنظیمات نادرست پارامترهای مربوط به Brake از دلایل احتمالی هستند. این خطا معمولاً در کاربردهایی که توقف سریع یا بار با اینرسی بالا دارند اهمیت بیشتری پیدا می‌کند. برای عیب‌یابی باید مشخصات مقاومت ترمز، مقدار مقاومت، توان آن، سیم‌کشی و مدار ترمز درایو با مشخصات سازنده مقایسه شود.

کدهای متداول: BF، BRF، Brake Fault یا کد اختصاصی برند

15. خطای موتور (Motor Fault)

خطاهای مربوط به موتور می‌توانند از خود موتور، سیم‌کشی یا پارامترهای تنظیم‌شده در درایو ناشی شوند. اگر اطلاعاتی مانند ولتاژ، جریان، فرکانس، سرعت یا تعداد قطب‌های موتور اشتباه وارد شده باشد، الگوریتم کنترل ممکن است رفتار موتور را خارج از محدوده مورد انتظار تشخیص دهد. خرابی سیم‌پیچ، بار مکانیکی غیرعادی و اتصال نامناسب نیز باید بررسی شوند. در چنین شرایطی، مقایسه اطلاعات پلاک موتور با تنظیمات درایو و بررسی جریان واقعی موتور یکی از نخستین مراحل عیب‌یابی است.

کدهای متداول: MF، Motor Fault یا کد اختصاصی سازنده

نکته مهم درباره کدهای خطا

همان‌طور که از این فهرست مشخص است، کدهای خطاهای اینورتر بین برندها و حتی بین سری‌های مختلف یک برند متفاوت هستند. برای مثال، نمی‌توان فرض کرد کد OC در تمام درایوهای موجود دقیقاً با یک شماره عددی مشخص همراه است یا یک کد عددی خاص در تمام محصولات معنای یکسانی دارد. بنابراین هنگام جست‌وجوی کد خطاهای اینورتر بهتر است همیشه سه مورد را کنار هم داشته باشید: برند، مدل دقیق و کد نمایش‌داده‌شده.
برای اینکه به خطاهای اختصاصی هر سری و مدل از درایوها دسترسی دقیق‌تری داشته باشید، می‌توانید از لینک‌های زیر وارد صفحه خطاهای مربوط به هر برند شوید. در این صفحات، کدهای خطا به تفکیک سری‌های مختلف بررسی شده و علت بروز خطا و راهکارهای رفع آن نیز ارائه شده است.

لیست خطاهای درایو دلتا	لیست خطاهای درایو دانفوس	لیست خطاهای درایو اینوت	لیست خطاهای درایو زیمنس
لیست خطاهای درایو کب	لیست خطاهای درایو جفران	لیست خطاهای درایو ال اس	لیست خطاهای درایو اشنایدر

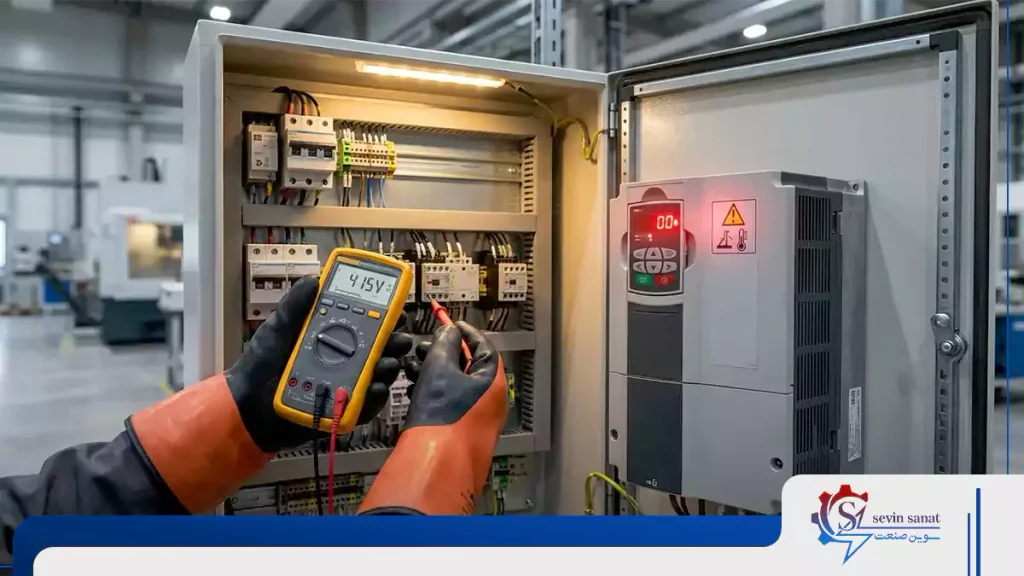

خرابی‌های بدون کد

همه مشکلات درایو با توقف سیستم و نمایش کدهای هشدار روی پنل همراه نیستند؛ گاهی اختلالات به‌صورت نشانه‌های ظاهری، نوسانات محیطی یا رفتارهای غیرعادی بروز می‌کنند که سیستم حفاظتی آن‌ها را به‌عنوان خطای صریح تشخیص نمی‌دهد. در ادامه، مهم‌ترین خرابی‌هایی را که بدون هیچ کد خطایی رخ می‌دهند بررسی می‌کنیم:

لرزش و صدای غیرعادی

اگر لرزش موتور همزمان با تغییر فرکانس، تغییر بار یا فرمان خروجی درایو ایجاد شود، بررسی سیستم کنترل سرعت نیز اهمیت پیدا می‌کند. تنظیمات نامناسب شتاب و کاهش سرعت، پارامترهای اشتباه موتور، رزونانس مکانیکی و تنظیم نامناسب کنترلر می‌توانند باعث رفتار غیرعادی شوند. از طرف دیگر، مشکلات مکانیکی مانند عدم هم‌محوری، خرابی کوپلینگ، بلبرینگ معیوب یا بالانس نبودن موتور یا بار متصل به آن نیز بسیار رایج‌اند.
صدای غیرعادی را باید از نظر نوع و زمان وقوع نیز تحلیل کرد. صدای زیر و سوت‌مانند می‌تواند تا حدی به فرکانس سوئیچینگ PWM مربوط باشد و الزاماً نشان‌دهنده خرابی نیست. در مقابل، صدای تق‌تق، صدای مکانیکی شدید یا تغییر ناگهانی صدا همراه با گرم شدن موتور یا افزایش جریان نیازمند بررسی جدی‌تر است. مشاهده جریان خروجی، فرکانس، سرعت و وضعیت بار در لحظه بروز صدا می‌تواند در تشخیص بسیار کمک‌کننده باشد.

تولید نویز

نویز الکترومغناطیسی یکی از مشکلاتی است که ممکن است بدون نمایش کد خطا ظاهر شود. کابل موتور، کابل‌های کنترل، شبکه ارتباطی و تجهیزات حساس اندازه‌گیری در محیط صنعتی می‌توانند تحت تأثیر EMI قرار بگیرند، به‌خصوص اگر کابل قدرت و سیگنال بدون رعایت اصول جداسازی نصب شده باشند. استفاده صحیح از کابل شیلددار، اتصال مناسب شیلد طبق دستورالعمل سازنده و رعایت مسیر کابل‌کشی می‌تواند در کاهش مشکلات مؤثر باشد.
در برخی پروژه‌ها استفاده صحیح از چوک ورودی، فیلتر EMI یا راکتور خروجی نیز می‌تواند کیفیت سیستم را بهتر کند، اما انتخاب این تجهیزات باید بر اساس توان درایو، طول کابل، نوع موتور و الزامات سازنده انجام شود. نصب یک فیلتر صرفاً با هدف «رفع هر نوع نویز» رویکرد دقیقی نیست. گاهی منشأ مشکل سیستم ارتینگ (Earthing) یا کابل‌کشی اشتباه است و اضافه کردن تجهیزات بدون اصلاح ریشه مشکل نتیجه مطلوبی نمی‌دهد.

کند بودن روند پشتیبان‌گیری

کند بودن فرآیند Backup یا انتقال پارامترها لزوماً یک کد خطای درایو نیست. اگر منظور از پشتیبان‌گیری، انتقال پارامترها از طریق پنل، نرم‌افزار یا شبکه باشد، سرعت پایین می‌تواند به رابط ارتباطی، کیفیت کابل، تنظیمات شبکه، حجم داده یا محدودیت خود نرم‌افزار مرتبط باشد. در سیستم‌های صنعتی که ارتباط از طریق پروتکل‌هایی مانند Modbus برقرار است، تنظیمات نادرست ارتباطی می‌تواند باعث خطاهای Timeout و کاهش سرعت تبادل اطلاعات شود.

عدم نمایش کد روی صفحه نمایش

گاهی درایو رفتار غیرعادی دارد اما هیچ Fault Code مشخصی نمایش داده نمی‌شود. خاموش بودن پنل، خرابی نمایشگر، قطع تغذیه مدار کنترل، مشکل کابل پنل، خرابی منبع تغذیه داخلی یا حتی تنظیمات خاص نمایش می‌توانند در این وضعیت نقش داشته باشند. در چنین شرایطی، ابتدا باید مشخص شود که خود درایو روشن است یا فقط نمایشگر پاسخ نمی‌دهد.
اگر نمایشگر کاملاً خاموش است، نباید صرفاً با فرض خرابی پنل سراغ تعویض آن رفت. اندازه‌گیری‌های مربوط به تغذیه باید توسط فرد واجد صلاحیت و مطابق دستورالعمل ایمنی انجام شود. در بعضی مدل‌ها بخش کنترل ممکن است تغذیه جداگانه یا مدارهای حفاظتی خاصی داشته باشد. به همین دلیل، خرابی بدون کد یکی از مواردی است که بررسی ساختار داخلی مدل مشخص در آن اهمیت بیشتری پیدا می‌کند.

بوق یا زنگ پیوسته آلارم اینورتر

بوق مداوم می‌تواند صرفاً نتیجه فعال بودن یک Warning باشد، اما در برخی سیستم‌ها صدای هشدار به شرایطی مثل Fault، توقف اضطراری یا خطای ارتباطی متصل شده است. بنابراین خود صدا کد خطا محسوب نمی‌شود و باید دید روی نمایشگر چه وضعیتی ثبت شده است. اگر نمایشگر اطلاعاتی ارائه می‌دهد، کد یا پیام دقیق آن باید یادداشت شود.
در صورتی که صدای هشدار بدون هیچ پیام مشخصی ادامه داشته باشد، بررسی پنل، مدار کنترل و سیستم اعلام هشدار خارجی نیز می‌تواند لازم باشد. در تابلوهای صنعتی ممکن است صدای بیزر اصلاً از خود درایو نباشد و از PLC، رله آلارم یا سیستم مانیتورینگ تابلو ایجاد شود. تشخیص منبع صدا اولین قدم برای جلوگیری از عیب‌یابی اشتباه است.

روشن نشدن اینورتر

روشن نشدن درایو یکی از مهم‌ترین خرابی‌هایی است که ممکن است هیچ کد خطایی در اختیار تکنسین قرار ندهد. اولین سؤال این است که آیا برق ورودی به دستگاه می‌رسد یا خیر. پس از آن، وضعیت فیوزها، کلید حفاظتی، کنتاکتور، سیم‌کشی ورودی و شرایط منبع تغذیه باید بررسی شود.
اگر تغذیه ورودی سالم باشد اما پنل هیچ واکنشی نشان ندهد، احتمال مشکل در بخش تغذیه داخلی، مدار پیش‌شارژ، فیوزهای داخلی یا برد کنترل مطرح می‌شود. اگر درایو بعد از یک اتصال کوتاه یا اضافه‌ولتاژ شدید روشن نمی‌شود، بررسی بخش قدرت نیز اهمیت دارد. در این وضعیت باز کردن دستگاه و اندازه‌گیری روی مدار DC Bus بدون رعایت اصول ایمنی می‌تواند بسیار خطرناک باشد؛ بنابراین تعمیر تخصصی انتخاب منطقی‌تری است.

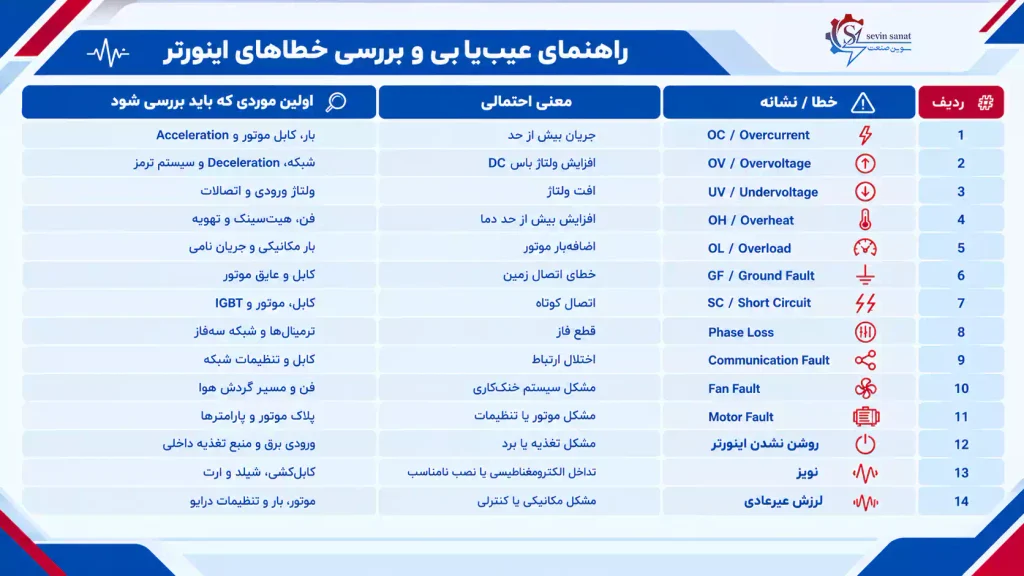

جدول خلاصه خطاها

برای بررسی دقیق خطا باید مدل دقیق درایو و دفترچه همان سری بررسی شود. دلیل این احتیاط ساده است: یک کد مشابه ممکن است در دو خانواده متفاوت معنای یکسانی نداشته باشد. حتی در برخی مدل‌ها یک Fault می‌تواند چند علت کاملاً متفاوت داشته باشد و دستگاه تنها نتیجه نهایی سیستم حفاظتی را گزارش کند.
برای همین، کدهای خطای اینورتر را باید در کنار اطلاعات دیگری مانند جریان، ولتاژ، فرکانس، دمای دستگاه، زمان وقوع خطا و شرایط بار تفسیر کرد. اگر خطا بعد از تغییر پارامتر ایجاد شده، پارامترهای تغییر یافته باید در اولویت بررسی باشند. اگر بعد از تعمیر موتور یا تغییر کابل‌کشی ایجاد شده، همان تغییرات باید بخشی از مسیر عیب‌یابی باشند.

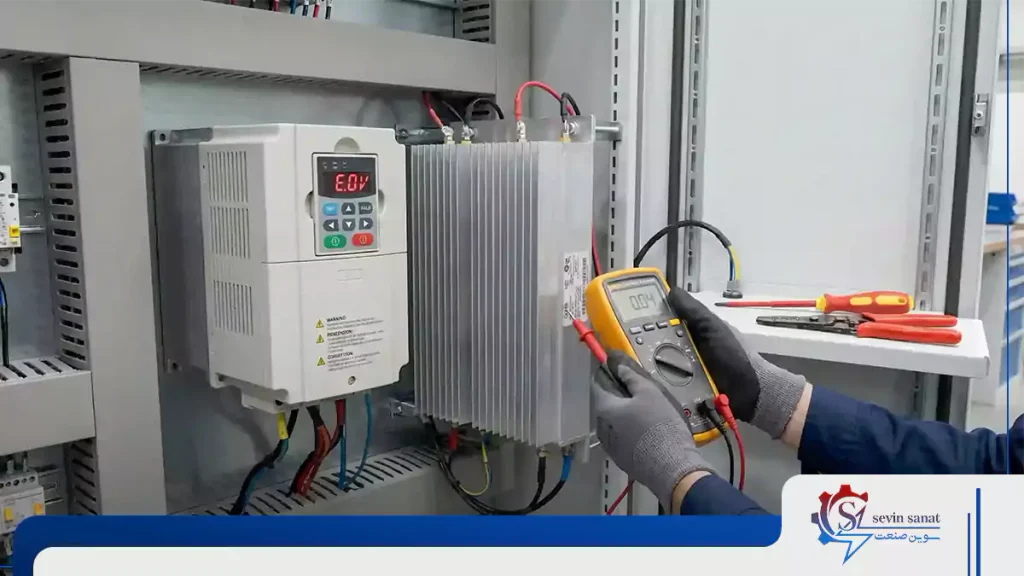

روش‌های رفع خطاهای درایو به‌صورت کلی

وقتی اینورتر خطا می‌دهد، اولین کار این است که ببینیم خطا هنگام روشن شدن، استارت موتور، افزایش سرعت، کاهش سرعت یا بعد از چند ساعت کار؟ همین نکته ساده می‌تواند مسیر عیب‌یابی را مشخص کند. کد نمایش‌داده‌شده را هم یادداشت کنید و اگر دستگاه قابلیت نمایش سوابق خطا دارد، Fault History را بررسی کنید.
بعد از ثبت خطا، سراغ موارد بیرونی بروید. وضعیت برق ورودی، فیوزها، اتصالات، کابل موتور و خود موتور را بررسی کنید. اگر خطاهایی مثل Overcurrent، Overload یا Ground Fault دیده می‌شود، بار مکانیکی هم باید بررسی شود؛ چون همیشه ایراد از خود درایو نیست. برای مثال، گیرپاژ یک پمپ یا سفت شدن مکانیزم یک نوار نقاله می‌تواند باعث افزایش جریان و در نهایت تریپ درایو شود.
مرحله بعد، بررسی پارامترها است. مشخصات درج‌شده روی پلاک موتور باید با اطلاعات وارد شده در اینورتر مطابقت داشته باشد. جریان و ولتاژ نامی موتور، فرکانس، سرعت و در مدل‌هایی که نیاز دارند تعداد قطب‌ها و سایر پارامترهای کنترلی باید درست تنظیم شده باشند. زمان‌های شتاب‌گیری و کاهش سرعت نیز در بعضی خطاها نقش مهمی دارند؛ برای نمونه، Deceleration بسیار کوتاه می‌تواند احتمال بروز Overvoltage را افزایش دهد.
اگر با وجود سالم بودن موتور، کابل، برق و تنظیمات، خطا همچنان باقی بماند، احتمال ایراد داخلی بیشتر می‌شود. در این مرحله بررسی قطعاتی مانند IGBT، دیودها، خازن‌های DC Bus، فن، سنسورهای جریان و دما یا برد کنترل ممکن است لازم باشد. باز کردن درایو و انجام این تست‌ها بدون دانش فنی توصیه نمی‌شود؛ چون بخش DC Bus حتی بعد از قطع برق نیز می‌تواند خطرناک باشد.
به‌طور خلاصه، مسیر درست رفع عیب اینورتر این است: اول کد و شرایط وقوع خطا را مشخص کنید، بعد تجهیزات متصل به درایو را بررسی کنید و در نهایت، اگر مشکل از بیرون نبود، خود دستگاه را بررسی کنید. این روش هم احتمال تشخیص اشتباه را کمتر می‌کند و هم جلوی تعویض قطعات سالم را می‌گیرد.

هشدارها و نکات ایمنی پیش از عیب‌یابی اینورتر

داخل بسیاری از درایوها خازن‌های DC Bus وجود دارد که پس از قطع برق، برای مدتی شارژ خود را حفظ می‌کنند. بنابراین خاموش شدن نمایشگر به‌تنهایی به معنی قطع برق کامل دستگاه نیست. قبل از باز کردن درایو باید طبق دستورالعمل سازنده، برق دستگاه قطع و تخلیه انرژی تأیید شود.
اگر تجربه کار با تجهیزات الکترونیک قدرت را ندارید، بهتر است تست‌های داخلی را به تعمیرکار متخصص بسپارید. به‌خصوص هنگام بررسی IGBT، باس DC، مدار ترمز یا منابع تغذیه داخلی، یک اشتباه کوچک می‌تواند هم خطر جانی داشته باشد و هم هزینه تعمیر را چند برابر کند. برای عیب‌یابی‌های ساده‌تر، مثل بررسی ظاهری کابل‌ها، فن، گردوغبار یا اتصالات، نیز ابتدا باید شرایط ایمن کار فراهم شود.
یک نکته مهم دیگر این است که خطا را با Reset پنهان نکنید. اگر دستگاه بلافاصله بعد از Reset دوباره Trip می‌کند، احتمالاً علت اصلی هنوز وجود دارد. تکرار راه‌اندازی در خطاهایی مانند اتصال کوتاه، Ground Fault یا بعضی خطاهای بخش قدرت می‌تواند آسیب بیشتری ایجاد کند.

همچنین نباید برای جلوگیری از تریپ، محدوده حفاظت درایو را بدون شناخت کافی تغییر داد. حفاظت‌های داخلی برای جلوگیری از آسیب به موتور و درایو طراحی شده‌اند و حذف یا دستکاری آن‌ها راه‌حل تعمیر محسوب نمی‌شود. اگر خطا شدید است، دستگاه بوی سوختگی دارد، فیوز می‌پراند یا بدون اتصال موتور هم Fault می‌دهد، بهتر است ادامه عیب‌یابی به فرد متخصص سپرده شود.
