درایو آسانسور چیست؟ راهنمای جامع عملکرد درایو آسانسور و انواع آن

در پاسخ به سوال درایو آسانسور چیست باید گفت درایو آسانسور یا اینورتر آسانسور، تجهیزی الکترونیکی است که با کنترل فرکانس و ولتاژ موتور، حرکت کابین را نرم، ایمن و دقیق می‌کند. برخلاف سیستم‌های قدیمی که موتور تنها با یک یا دو سرعت مشخص کار می‌کرد، درایو می‌تواند سرعت موتور را به‌صورت پیوسته تنظیم کند؛ به همین دلیل امروزه تقریباً تمام آسانسورهای جدید از سیستم‌های VVVF (Variable Voltage Variable Frequency) استفاده می‌کنند. در این مقاله با وظیفه درایو آسانسور، انواع آن، نحوه عملکرد درایو در اسانسور، مزایا، محدودیت‌ها و نکات مهم در انتخاب آن آشنا خواهید شد. اگر با مفهوم کلی این تجهیز آشنا نیستید و می‌خواهید بدانید درایو چیست، پیشنهاد می‌کنیم ابتدا مقاله اختصاصی ما در این باره را مطالعه کنید تا با نحوه عملکرد این درایوها بیشتر آشنا شوید.

درایو آسانسور چیست و چه وظیفه‌ای دارد؟

درایو آسانسور وسیله‌ای است که سرعت، گشتاور و جهت چرخش موتور را کنترل می‌کند. شاید برایتان سوال است که کار درایو آسانسور چیست؟ این تجهیز با تبدیل برق ورودی به ولتاژ و فرکانس متغیر، شرایطی را فراهم می‌کند که موتور بدون ضربه و با شتاب و کاهش سرعت کنترل‌شده حرکت کند.

البته کار درایو آسانسور تنها کنترل سرعت نیست. درایو علاوه بر کنترل حرکت، نقش مهمی در افزایش ایمنی، کاهش استهلاک قطعات مکانیکی و کاهش مصرف انرژی دارد.

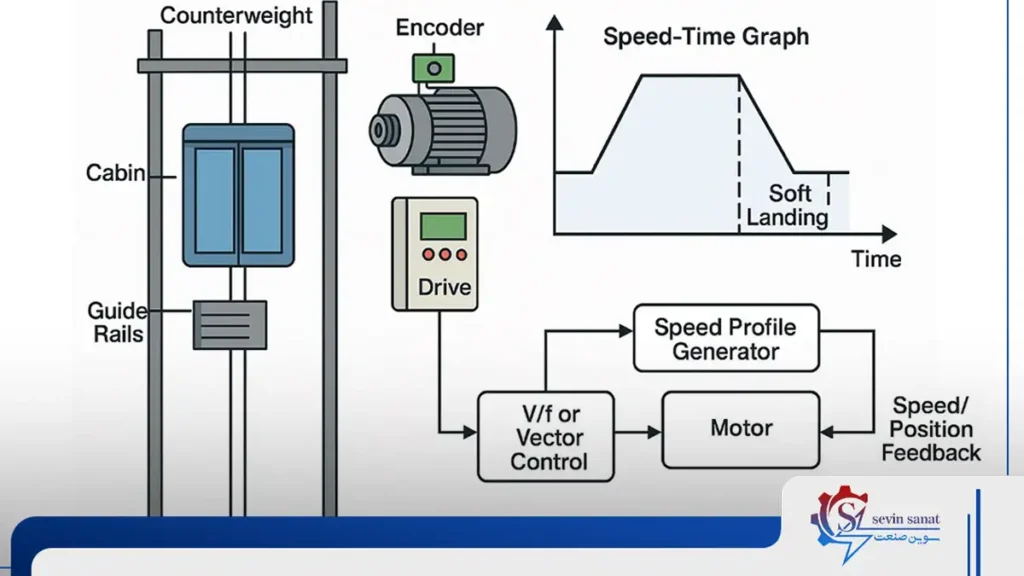

درایو آسانسور چگونه کار می‌کند؟

درایو ابتدا برق AC ورودی را به جریان مستقیم (DC) تبدیل می‌کند. سپس با استفاده از ماژول‌های قدرت و مدارهای کنترلی، دوباره برق AC با فرکانس و ولتاژ دلخواه تولید می‌کند. تغییر تدریجی فرکانس باعث می‌شود موتور به‌آرامی شتاب بگیرد، با سرعت تنظیم‌شده حرکت کند و در زمان توقف نیز بدون ضربه متوقف شود.

به همین دلیل، عملکرد درایو آسانسور تأثیر مستقیمی بر کیفیت حرکت کابین و احساس راحتی سرنشینان دارد.

مهم‌ترین وظایف درایو آسانسور

• کنترل دقیق سرعت موتور
• ایجاد حرکت نرم هنگام شروع و توقف
• کنترل شتاب و کاهش شتاب
• کاهش جریان راه‌اندازی موتور
• محافظت از موتور در برابر اضافه‌بار و اضافه‌جریان
• کاهش مصرف انرژی
• افزایش عمر موتور، گیربکس و ترمز
• هماهنگی با تابلو فرمان و سیستم‌های ایمنی آسانسور

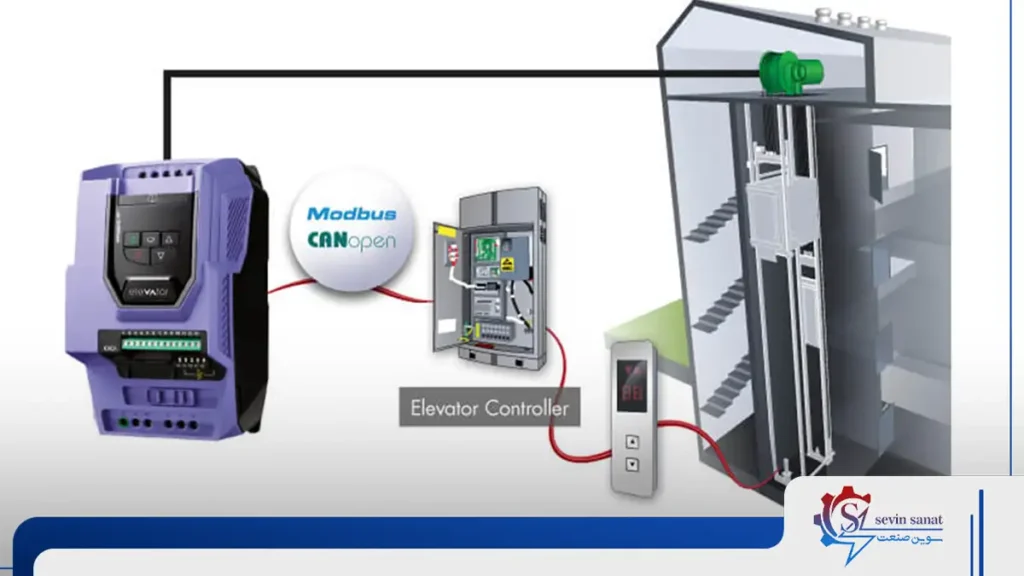

ارتباط درایو با سایر تجهیزات آسانسور

درایو به عنوان یکی از ارکان اصلی سیستم کنترل آسانسور، عملکردی کاملاً یکپارچه با سایر تجهیزات دارد. این قطعه در ارتباط مستقیم با موتور، تابلو فرمان، انکودر، ترمز الکترومغناطیسی و انواع سنسورها است تا داده‌های ضروری را به‌طور پیوسته تبادل کند. در آسانسورهای مدرن، همین هماهنگی و ارتباط دقیق باعث می‌شود کابین حرکتی بسیار نرم و یکنواخت داشته باشد و دقیقاً در تراز طبقات متوقف شود.

انواع درایو آسانسور

انواع درایو آسانسور را می‌توان از دو دیدگاه بررسی کرد؛ یکی بر اساس روش کنترل موتور و دیگری بر اساس نوع موتور آسانسور.

انواع درایو آسانسور بر اساس تکنولوژی کنترل موتور

در این دسته‌بندی، تفاوت اصلی در نحوه کنترل سرعت و گشتاور موتور است. برخی درایوها (حلقه باز) بدون دریافت اطلاعات لحظه‌ای از وضعیت موتور عمل می‌کنند، در حالی که مدل‌های پیشرفته‌تر (حلقه بسته) با استفاده از سنسوری به نام انکودر، سرعت و موقعیت موتور را در هر لحظه پایش و اصلاح می‌کنند. این تفاوت، تأثیر مستقیمی بر کیفیت حرکت کابین، دقت توقف و هزینه نهایی سیستم دارد.

درایوهای حلقه باز (Open Loop)

در این نوع درایو، کنترل موتور بدون دریافت اطلاعات موقعیت یا سرعت واقعی موتور انجام می‌شود. درایو تنها بر اساس پارامترهای تنظیم‌شده، فرکانس خروجی را تغییر می‌دهد.

درایوهای Open Loop ساختار ساده‌تر و هزینه کمتری دارند و معمولاً در آسانسورهای کم‌تردد یا کاربردهایی که دقت بسیار بالا نیاز نیست استفاده می‌شوند.

مزایا:

• قیمت اقتصادی
• نصب و راه‌اندازی ساده
• نگهداری آسان

محدودیت‌ها:

• دقت کمتر در کنترل سرعت
• عملکرد ضعیف‌تر در بارهای متغیر
• ترازگیری کمتر نسبت به سیستم‌های حلقه بسته

درایوهای حلقه بسته (Closed Loop)

در سیستم حلقه بسته، درایو اطلاعات سرعت و موقعیت موتور را از طریق Encoder دریافت می‌کند و به‌صورت لحظه‌ای عملکرد موتور را اصلاح می‌کند.

به همین دلیل، حرکت کابین بسیار نرم‌تر، دقیق‌تر و بدون نوسان خواهد بود.

این نوع درایو معمولاً در آسانسورهای پرتردد، ساختمان‌های مرتفع و موتورهای گیرلس استفاده می‌شود.

مزایا:

• کنترل بسیار دقیق سرعت
• ترازگیری دقیق کابین
• حرکت نرم حتی در سرعت‌های بسیار پایین
• عملکرد مناسب در بارهای متغیر

محدودیت:

• هزینه بیشتر نسبت به سیستم Open Loop
• نیاز به انکودر و تنظیمات دقیق‌تر

مقایسه درایوهای حلقه باز و حلقه بسته

ویژگی	Open Loop	Closed Loop
دقت کنترل سرعت	متوسط	بسیار بالا
نیاز به انکودر	ندارد	دارد
کیفیت حرکت کابین	مناسب	بسیار نرم و دقیق
هزینه	کمتر	بیشتر
مناسب برای	ساختمان‌های کم‌تردد	ساختمان‌های بلند و پرتردد

انواع درایو آسانسور بر اساس نوع موتور

نوع موتور آسانسور تأثیر مستقیمی بر الگوریتم‌های کنترلی و نحوه عملکرد درایو دارد. به‌طور کلی، موتورهای آسانسور به دو دسته گیربکس‌دار (Geared) و بدون گیربکس (Gearless) تقسیم می‌شوند که به دلیل تفاوت در ساختار مکانیکی، سیستم سیم‌پیچی و نحوه تولید گشتاور، به درایوهایی با ویژگی‌های فنی متفاوت نیاز دارند.

درایوهای مخصوص موتورهای گیربکس‌دار (Geared)

این درایوها برای موتورهای القایی طراحی شده‌اند که توان آن‌ها از طریق گیربکس به فلکه کششی منتقل می‌شود. این سیستم سال‌ها در آسانسورهای مسکونی و اداری مورد استفاده قرار گرفته و همچنان در بسیاری از پروژه‌های با ارتفاع متوسط کاربرد دارد. ویژگی اصلی این درایوها، ایجاد حرکت روان در سرعت‌های مختلف برای موتورهای القایی است.

درایوهای مخصوص موتورهای بدون گیربکس (Gearless)

در موتورهای گیرلس، گیربکس حذف شده و موتور مستقیماً فلکه کششی را به حرکت درمی‌آورد. به همین دلیل، دقت کنترل سرعت اهمیت زیادی دارد. درایوهای مخصوص موتورهای گیرلس الزاماً باید از سیستم حلقه بسته (Closed Loop) و کنترل برداری (Vector Control) استفاده کنند تا بتوانند موقعیت دقیق روتور را از طریق انکودر لحظه‌به‌لحظه پایش کنند. این درایوها در برج‌ها، بیمارستان‌ها و ساختمان‌های پرتردد بیشترین کاربرد را دارند.

مقایسه موتورهای Geared و Gearless

ویژگی	Geared	Gearless
وجود گیربکس	دارد	ندارد
راندمان	خوب	بسیار بالا
میزان صدا	بیشتر	کمتر
مصرف انرژی	بیشتر	کمتر
نیاز به نگهداری	بیشتر	کمتر
کاربرد	ساختمان‌های کم‌ارتفاع	ساختمان‌های بلند و پرتردد

تفاوت سیستم‌های قدیمی دو سرعته (2SPD) با سیستم‌های درایودار (VVVF/3VF)

پیش از رایج شدن درایوهای فرکانس متغیر، بسیاری از آسانسورها از سیستم‌های دو سرعته (2SPD) استفاده می‌کردند. در این سیستم‌ها، موتور تنها با دو سرعت مشخص حرکت می‌کرد؛ یک سرعت بالا برای جابه‌جایی بین طبقات و یک سرعت پایین برای توقف. هرچند این روش سال‌ها مورد استفاده قرار گرفت، اما محدودیت‌های زیادی از نظر کیفیت حرکت، مصرف انرژی و استهلاک قطعات داشت.

با ورود سیستم‌های VVVF (Variable Voltage Variable Frequency) یا همان درایودار، کنترل موتور به‌صورت کاملاً پیوسته انجام شد. در این روش، درایو با تغییر تدریجی ولتاژ و فرکانس، سرعت موتور را در تمام مراحل حرکت کنترل می‌کند. نتیجه این فرآیند، حرکت نرم‌تر، توقف دقیق‌تر و کاهش قابل توجه فشار وارد شده به موتور و تجهیزات مکانیکی است.

مقایسه سیستم دو سرعته و VVVF

ویژگی	سیستم دو سرعته (2SPD)	سیستم VVVF
نحوه کنترل سرعت	دو سرعت ثابت	کنترل پیوسته سرعت
کیفیت حرکت کابین	نسبتاً همراه با ضربه	بسیار نرم و یکنواخت
دقت توقف در طبقات	متوسط	بسیار دقیق
مصرف برق	بیشتر	کمتر
استهلاک موتور و ترمز	زیاد	کم
میزان صدا و لرزش	بیشتر	کمتر
راحتی سرنشین	متوسط	بسیار مطلوب

به همین دلیل، امروزه تقریباً تمام آسانسورهای جدید از سیستم‌های VVVF استفاده می‌کنند و بسیاری از ساختمان‌های قدیمی نیز در زمان نوسازی، سیستم دو سرعته خود را به سیستم درایودار ارتقا می‌دهند.

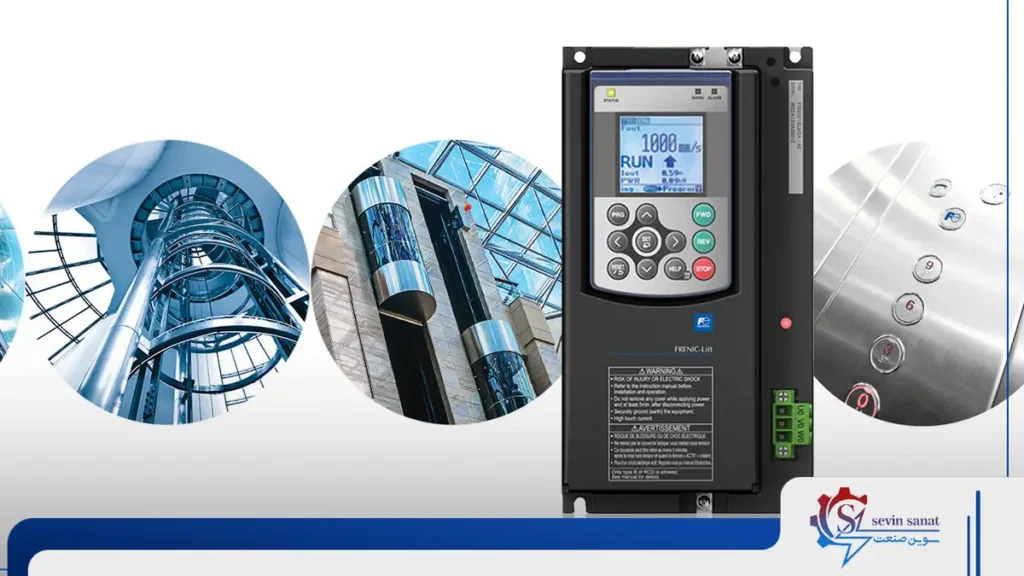

کاربردهای درایو آسانسور در صنایع و کاربری‌های مختلف

مهم‌ترین کاربردهای آن عبارت‌اند از:

• مجتمع‌های مسکونی و تجاری: ایجاد حرکت نرم و بی‌صدا، کاهش مصرف برق و افزایش طول عمر قطعات.
• برج‌ها و آسمان‌خراش‌ها: مدیریت دقیق شتاب در سرعت‌های بالا برای جلوگیری از حس ناخوشایند افت فشار در مسافران.
• بیمارستان‌ها و مراکز درمانی: حذف شوک و لرزش در آسانسورهای برانکاردبر و ترازگیری میلی‌متری هم‌سطح طبقه برای ورود راحت ویلچر و تخت.
• محیط‌های صنعتی و کارخانه‌ها: تأمین گشتاور بالا برای جابه‌جایی بارهای سنگین چند تنی و جلوگیری از شوک جریان به شبکه برق.
• آسانسورهای خودروبر و پانوراما: کنترل شوک ناشی از تغییر وزن ناگهانی هنگام ورود خودرو و حفظ حرکت روان برای نمای شیشه‌ای.

مزایا و چالش‌های استفاده از درایو در سیستم کنترل آسانسور

استفاده از درایو در اسانسور، کیفیت عملکرد آسانسورها را به شکل محسوسی ارتقا داده است، اما مانند هر تجهیز پیشرفته‌ای، ملاحظات خاص خود را نیز دارد.

مزایای استفاده از درایو آسانسور

• حرکت کاملاً نرم کابین
  کنترل تدریجی سرعت باعث حذف ضربه‌های شدید هنگام شروع و توقف حرکت می‌شود و تجربه بهتری برای مسافران ایجاد می‌کند.
• کاهش مصرف انرژی
  درایو تنها توان موردنیاز موتور را تأمین می‌کند و از مصرف غیرضروری برق جلوگیری می‌کند. درایوهای مدرن آسانسوری قابلیتی به نام Regenerative دارند که در هنگام پایین آمدن کابینِ سنگین یا بالا رفتن کابینِ خالی، انرژی تولید شده توسط موتور را به جای تبدیل کردن به گرما در مقاومت ترمز، به شبکه برق ساختمان برمی‌گردانند.
• افزایش عمر موتور و قطعات مکانیکی
  حذف شوک‌های مکانیکی باعث کاهش فشار روی موتور، گیربکس، سیم‌بکسل، فلکه کششی و سیستم ترمز می‌شود.
• کاهش هزینه‌های تعمیر و نگهداری
  وقتی قطعات تحت تنش کمتری کار کنند، دفعات خرابی و هزینه سرویس نیز کاهش پیدا می‌کند.
• دقت بیشتر در توقف کابین
  کنترل پیوسته سرعت باعث می‌شود کابین با اختلاف بسیار کمی نسبت به تراز طبقه متوقف شود.

چالش‌ها و ملاحظات استفاده از درایو

در کنار مزایای بی‌شمار، استفاده از درایو نیازمند توجه به موارد زیر است:

• هزینه اولیه بیشتر نسبت به تابلو فرمان‌های قدیمی (دو سرعته)
• نیاز به تخصص بالا برای نصب و تنظیم دقیق پارامترها
• حساسیت قطعات الکترونیکی درایو به نوسانات شدید برق شبکه

عواملی مانند نوسانات برق، دمای بالای محیط و تنظیمات نادرست می‌توانند باعث اختلال در کارکرد درایو آسانسور شوند؛ با این حال، با نصب استاندارد و سرویس‌های دوره‌ای تا حد زیادی می‌توان از بروز آن‌ها جلوگیری کرد. جهت آشنایی کامل با این عوامل، می‌توانید مقاله اختصاصی ما درباره علت خرابی درایو آسانسور را مطالعه کنید.

اما در صورت بروز اختلال و نیاز به تعمیر درایو آسانسور، مراجعه به مراکز تخصصی اهمیت مضاعفی پیدا می‌کند؛ زیرا عیب‌یابی صحیح و تعمیرات اصولی می‌تواند از خرابی‌های مجدد، هزینه‌های اضافی و تعویض غیرضروری قطعات جلوگیری کند. در همین راستا، شرکت سوین صنعت با ارائه خدمات تخصصی در زمینه عیب‌یابی و تعمیر انواع درایوهای آسانسوری و تجهیزات اتوماسیون صنعتی، آماده پشتیبانی و ارائه خدمات به شرکت‌ها و فعالان این حوزه است.

چگونه درایو آسانسور به کاهش هزینه‌های برق و استهلاک قطعات کمک می‌کند؟

یکی از مهم‌ترین دلایل استفاده از درایو، کاهش هزینه‌های بهره‌برداری در بلندمدت است. در سیستم‌های قدیمی، موتور هنگام راه‌اندازی جریان بسیار زیادی از شبکه دریافت می‌کرد که علاوه بر افزایش مصرف برق، فشار زیادی نیز به تجهیزات مکانیکی وارد می‌شد.

در مقابل، درایو با افزایش تدریجی فرکانس خروجی، موتور را به‌آرامی به سرعت مورد نظر می‌رساند. این موضوع چند مزیت مهم ایجاد می‌کند:

• کاهش جریان لحظه‌ای راه‌اندازی
• کاهش مصرف برق در سیکل‌های حرکتی
• کاهش دمای موتور
• افزایش عمر بلبرینگ‌ها و گیربکس
• کاهش استهلاک ترمز و سیم‌بکسل
• کاهش دفعات تعمیرات

در ساختمان‌هایی که آسانسور روزانه صدها بار مورد استفاده قرار می‌گیرد، همین کاهش استهلاک می‌تواند در طول چند سال هزینه‌های نگهداری را به میزان قابل توجهی کاهش دهد.

اهمیت و ضرورت استفاده از درایو آسانسور در ساختمان‌های بلند و پرتردد

هرچه ارتفاع ساختمان و تعداد دفعات استفاده از آسانسور بیشتر باشد، اهمیت عملکرد درایو آسانسور نیز افزایش پیدا می‌کند.

در برج‌های مسکونی، مراکز تجاری، بیمارستان‌ها، هتل‌ها و ساختمان‌های اداری، آسانسور باید بتواند در تمام ساعات روز با کمترین میزان لرزش، صدا و خطا کار کند. در چنین شرایطی، استفاده از سیستم‌های VVVF و درایوهای حلقه بسته تقریباً به یک ضرورت تبدیل شده است.

در این ساختمان‌ها، کنترل دقیق شتاب، توقف نرم، کاهش استهلاک و صرفه‌جویی در مصرف انرژی، نقش مهمی در افزایش بهره‌وری سیستم آسانسور و کاهش هزینه‌های نگهداری دارد.

نحوه انتخاب درایو آسانسور و نکات مهم قبل از خرید

انتخاب درایو مناسب تنها به توان موتور محدود نمی‌شود. نوع موتور (گیربکس‌دار یا گیرلس)، ظرفیت آسانسور، تعداد توقف‌ها، ارتفاع ساختمان و میزان تردد از مهم‌ترین عواملی هستند که باید قبل از خرید بررسی شوند.

همچنین درایو باید از نظر توان خروجی، امکانات حفاظتی، سازگاری با تابلو فرمان و خدمات پس از فروش با نیاز پروژه مطابقت داشته باشد. انتخاب نادرست می‌تواند باعث افزایش مصرف انرژی، ایجاد خطاهای مکرر و کاهش عمر تجهیزات شود.

با در نظر گرفتن این حساسیت‌ها، می‌توان گفت بهترین درایو آسانسور دستگاهی است که در کنار برخورداری از مشخصات فنی دقیق و استاندارد، از دسترسی آسان به قطعات یدکی و خدمات تعمیرات مطمئن نیز بهره‌مند باشد.

نقش درایو در افزایش راندمان و عمر مفید قطعات مکانیکی آسانسور

در این مقاله به‌طور کامل به سوال درایو اسانسور چیست پاسخ دادیم و وظیفه درایو آسانسور، نحوه عملکرد و انواع آن را در بخش‌های مختلف بررسی کردیم. همان‌طور که دیدیم، استفاده از درایوهای VVVF علاوه بر کاهش مصرف برق، استهلاک قطعات را کمتر کرده و کیفیت عملکرد آسانسور را بهبود می‌بخشد. در نهایت، انتخاب صحیح درایو و اجرای سرویس‌های دوره‌ای، تضمین‌کننده عملکرد بی‌نقص سیستم در بلندمدت خواهد بود. اگر برای انتخاب، نصب یا عیب‌یابی درایو مناسب پروژه خود نیاز به راهنمایی دارید، می‌توانید روی مشاوره تخصصی کارشناسان ما در سوین صنعت حساب کنید.
