برق صنعتی چیست؟ و چه کاربردی دارد؟ راهنمای جامع تجهیزات و ورود به بازار کار

در پاسخ به سوال برق صنعتی چیست؟ باید بگوییم به مجموعه‌ای از دانش، تجهیزات و روش‌های فنی برای تأمین، توزیع، حفاظت، کنترل و مصرف انرژی الکتریکی در کارخانه‌ها، کارگاه‌ها، ماشین‌آلات و تأسیسات صنعتی گفته می‌شود. در یک سیستم برق صنعتی، انرژی الکتریکی باید علاوه بر تأمین توان موردنیاز تجهیزات، با استفاده از تجهیزات حفاظتی و کنترلی به‌صورت ایمن و قابل‌کنترل در اختیار مصرف‌کننده قرار گیرد. به همین دلیل، شناخت تابلو برق، مدار قدرت و فرمان، موتورهای الکتریکی، تجهیزات حفاظتی، کنتاکتورها، کلیدها و درایوها برای فعالیت در این حوزه اهمیت دارد.

برق صنعتی فقط به سیم‌کشی و نصب چند کلید محدود نمی‌شود. طراحی و بهره‌برداری از یک سیستم صنعتی از منبع تغذیه و توزیع برق آغاز می‌شود و تا راه‌اندازی موتور، کنترل فرآیند، حفاظت در برابر خطا و پایش وضعیت تجهیزات ادامه پیدا می‌کند. در این مطلب، ساختار برق صنعتی، تجهیزات پرکاربرد، کاربردها، اصول ایمنی، مسیرهای شغلی و روندهای جدید این حوزه را بررسی می‌کنیم.

برق صنعتی چیست و چگونه کار می‌کند؟

برای درک بهتر اینکه برق صنعتی چیست، باید آن را یک زنجیره به‌هم‌پیوسته در نظر گرفت، نه مجموعه‌ای از قطعات جدا از هم. برق وارد یک مجموعه صنعتی می‌شود، در تابلوهای مختلف توزیع و حفاظت می‌شود، از مدارهای قدرت به مصرف‌کننده می‌رسد و مدارهای فرمان و کنترل تعیین می‌کنند که این مصرف‌کننده چه زمانی و با چه شرایطی کار کند.

فرض کنید در یک کارخانه، یک پمپ وظیفه انتقال سیال را بر عهده دارد. برق ورودی ابتدا از تجهیزات حفاظتی عبور می‌کند و سپس به مدار قدرت موتور می‌رسد. در همین حال، مدار فرمان ممکن است شامل شستی‌های استارت و استاپ، کنتاکت‌های حفاظتی و تجهیزات کنترلی باشد. وقتی شرایط لازم برقرار باشد، فرمان راه‌اندازی صادر می‌شود، تجهیز کنترل موتور عمل می‌کند و انرژی به موتور منتقل می‌شود.

اگر همین سیستم به یک PLC و سنسور نیز متصل باشد، کنترل می‌تواند بر اساس فشار، سطح مخزن، دما یا سایر پارامترهای فرایند انجام شود. در چنین حالتی، برق صنعتی با اتوماسیون صنعتی در یک سیستم مشترک قرار گرفته است، اما وظایف این دو حوزه همچنان با یکدیگر تفاوت دارند.

استاندارد IEC 60204-1 نیز تجهیزات الکتریکی، الکترونیکی و قابل‌برنامه‌ریزی مورد استفاده در ماشین‌آلات را پوشش می‌دهد و موضوعاتی مانند حفاظت در برابر اضافه‌جریان، اتصال حفاظتی، توقف اضطراری، حفاظت مدار فرمان و تجهیزات درایو را در بر می‌گیرد.

اجزای اصلی یک سیستم برق صنعتی

اجزای یک سیستم برق صنعتی بر اساس نوع کارخانه، توان مصرفی، فرایند تولید و سطح اتوماسیون متفاوت‌اند، اما معمولاً می‌توان آن‌‌ها را در چند گروه اصلی قرار داد.

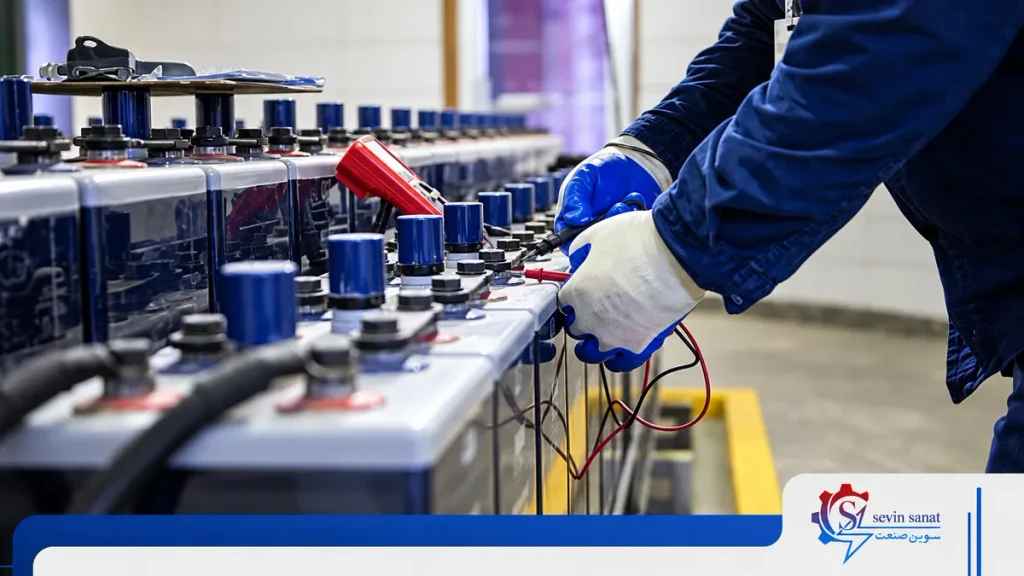

• منبع تغذیه و تجهیزات تبدیل انرژی: برق شبکه، ترانسفورماتورها، ژنراتورها و در برخی پروژه‌ها منابع تغذیه پشتیبان، انرژی مورد نیاز مجموعه را تأمین می‌کنند.

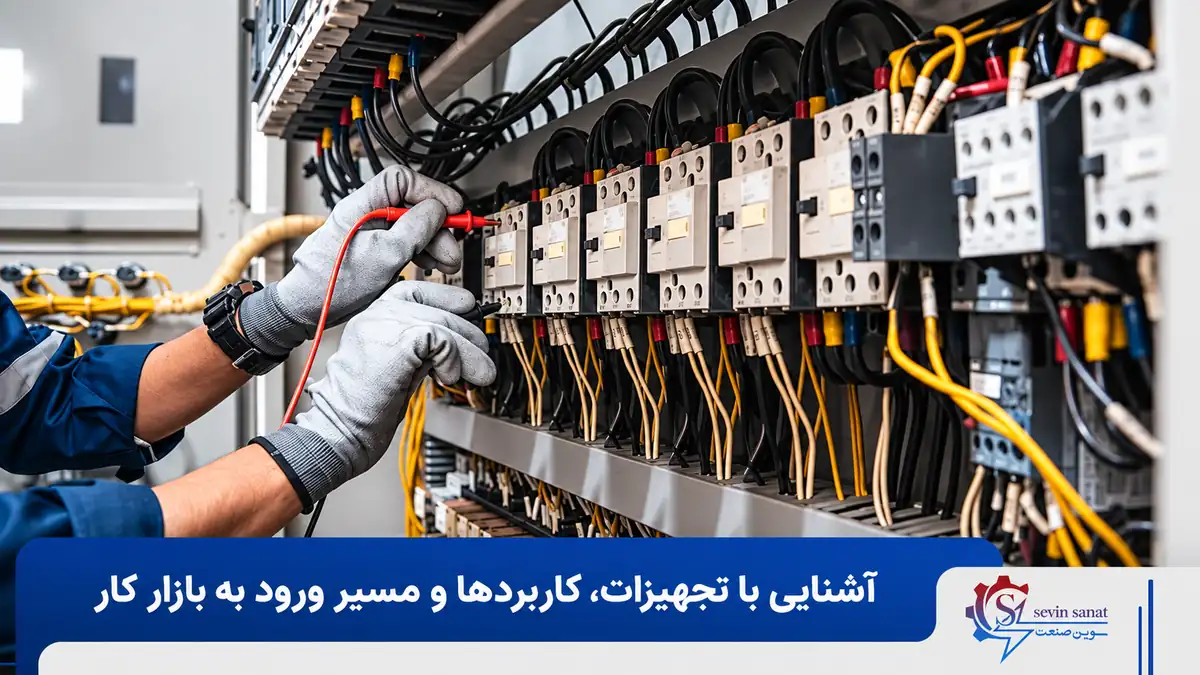

• تابلوهای برق: تابلو برق نقطه‌ای برای توزیع، حفاظت، کنترل یا ترکیبی از این وظایف است. ممکن است یک مجموعه صنعتی دارای تابلو اصلی، تابلوهای توزیع، تابلوهای کنترل، تابلوهای MCC و تابلوهای اختصاصی ماشین‌آلات باشد.
• تجهیزات حفاظتی: فیوزها، کلیدهای اتوماتیک، کلیدهای مینیاتوری، کلیدهای حفاظت موتور و تجهیزات حفاظت در برابر جریان نشتی از این گروه هستند.
• تجهیزات قطع‌و‌وصل و کنترل: کنتاکتور، رله، شستی، سلکتور سوئیچ و تجهیزات کنترلی برای اجرای منطق قطع، وصل و کنترل بار استفاده می‌شوند.
• مصرف‌کننده‌ها: موتورهای الکتریکی، پمپ‌ها، فن‌ها، کمپرسورها، هیترها و ماشین‌آلات بخشی از بارهای صنعتی را تشکیل می‌دهند.
• تجهیزات اندازه‌گیری و پایش: آمپرمتر، ولت‌متر، کنتورهای انرژی، تجهیزات اندازه‌گیری دیجیتال و تجهیزات مانیتورینگ وضعیت برای مشاهده و تحلیل شرایط سیستم به کار می‌روند.
• تجهیزات کنترل و اتوماسیون: PLC، HMI، درایو، ورودی و خروجی‌های دیجیتال و آنالوگ و تجهیزات شبکه صنعتی، کنترل فرایندهای پیچیده‌تر را امکان‌پذیر می‌کنند.

بنابراین زمانی که درباره برق صنعتي صحبت می‌شود، موضوع تنها انتخاب یک کابل یا کلید نیست؛ بلکه باید ارتباط میان تمام این اجزا و عملکرد آن‌‌ها در شرایط عادی و خطا در نظر گرفته شود.

نحوه توزیع و کنترل برق در محیط‌های صنعتی

توزیع برق در کارخانه معمولاً از یک نقطه تغذیه اصلی آغاز می‌شود و پس از عبور از تجهیزات مختلف به تابلوهای فرعی و مصرف‌کننده‌ها می‌رسد. در هر مرحله باید جریان مورد نیاز، توان بار، مشخصات کابل‌ها، روش حفاظت و شرایط محیطی مورد توجه قرار گیرد.

برای مثال، یک مسیر معمول را می‌توان به شکل زیر تصور کرد:

منبع تغذیه → تابلو اصلی → تجهیزات حفاظتی → تابلو توزیع یا MCC → مدار قدرت → تجهیز کنترل موتور → موتور یا مصرف‌کننده

در کنار این مسیر، مدار فرمان و سیستم کنترل قرار دارند. مدار فرمان ممکن است فرمان را از شستی دستی دریافت کند یا با PLC، سنسورها و HMI در ارتباط باشد.

نکته مهم این است که ظرفیت تجهیزات فقط بر اساس توان مصرف‌کننده تعیین نمی‌شود. جریان راه‌اندازی موتور، نوع بار، جریان اتصال کوتاه احتمالی، شرایط دمایی، طول مسیر کابل و نوع هماهنگی حفاظتی نیز در انتخاب تجهیزات مؤثر هستند. برای مثال، قدرت قطع یک کلید باید با جریان اتصال کوتاه قابل‌دسترس در نقطه نصب هماهنگ باشد؛ این موضوع یکی از پارامترهای مهم طراحی سیستم حفاظت است.

در سیستم‌های صنعتی بزرگ‌تر، توزیع انرژی می‌تواند در سطوح مختلف ولتاژ انجام شود و تجهیزات اندازه‌گیری و کنترل نیز اطلاعات عملکردی را به سیستم‌های مرکزی منتقل کنند. به این ترتیب، شبکه برق از یک مسیر صرفاً انتقال انرژی به بخشی از زیرساخت اطلاعاتی و کنترلی کارخانه تبدیل می‌شود.

مدار فرمان و مدار قدرت چیست؟

تفاوت مدار قدرت و مدار فرمان یکی از نخستین مفاهیمی است که هنگام یادگیری برق صنعتي باید به‌خوبی شناخته شود.

مدار قدرت مسیری است که انرژی الکتریکی مورد نیاز مصرف‌کننده اصلی، مانند موتور، از طریق آن منتقل می‌شود. تجهیزات قطع، حفاظت و اتصال بار در این مدار قرار می‌گیرند و معمولاً جریان بیشتری نسبت به مدار فرمان از آن عبور می‌کند.

مدار فرمان برای کنترل عملکرد مدار قدرت طراحی می‌شود. شستی‌ها، رله‌ها، کنتاکت‌های کمکی، سنسورها، PLC و تجهیزات مشابه می‌توانند بخشی از این مدار باشند. برای نمونه، زمانی که اپراتور شستی استارت را فشار می‌دهد، مدار فرمان می‌تواند بوبین کنتاکتور را فعال کند. سپس کنتاکتور کنتاکت‌های اصلی خود را تغییر وضعیت می‌دهد و موتور از طریق مدار قدرت تغذیه می‌شود.

این جداسازی چند مزیت دارد. نخست اینکه می‌توان عملیات کنترل را با سیگنال‌های کم‌مصرف‌تر انجام داد و دوم اینکه خطا یا تغییر وضعیت در مدار فرمان می‌تواند بدون عبور مستقیم جریان قدرت از طریق تجهیزات کنترلی اجرا شود.

در سیستم‌های جدید، بخشی از وظایف مدار فرمان به PLC منتقل شده است. در این ساختار، PLC وضعیت ورودی‌ها را بررسی کرده و بر اساس برنامه، خروجی مناسب را فعال می‌کند. با این حال، منطق پایه تفکیک مسیر انرژی و مسیر کنترل همچنان وجود دارد.

نقش برق سه‌فاز در صنعت

برق سه‌فاز یکی از پایه‌های مهم تأمین انرژی در بسیاری از تأسیسات صنعتی است. موتورهای سه‌فاز، تابلوهای توزیع و بسیاری از بارهای صنعتی بر اساس سیستم‌های سه‌فاز طراحی می‌شوند.

در یک سامانه سه‌فاز، سه ولتاژ متناوب با اختلاف فاز نسبت به یکدیگر وجود دارد. این ویژگی باعث می‌شود موتور سه‌فاز بتواند میدان مغناطیسی دوار ایجاد کند و بدون نیاز به کموتاتور مکانیکی، انرژی الکتریکی را به حرکت مکانیکی تبدیل کند.

در سیستم‌های ولتاژ پایین مبتنی بر استاندارد IEC، مقادیر نامی 230 و 400 ولت از ولتاژهای مرجع شناخته‌شده هستند؛ بنابراین در شبکه‌های سه‌فاز رایج 400/230 ولت، ولتاژ خط به خط 400 ولت و ولتاژ خط به نول 230 ولت است. با این حال، سطح ولتاژ یک سیستم صنعتی را نباید بدون توجه به استاندارد شبکه، کشور، تأسیسات و مشخصات تجهیزات تعیین کرد. IEC 60038 مقادیر ترجیحی ولتاژ نامی سیستم‌های تأمین برق را مشخص می‌کند.

مزیت برق سه‌فاز تنها در تأمین موتور خلاصه نمی‌شود. انتقال توان در سیستم‌های سه‌فاز برای بارهای صنعتی مناسب است و تجهیزات مختلف می‌توانند به شکل استاندارد و هماهنگ با شبکه طراحی شوند.

تفاوت برق صنعتي با برق عمومی

برق صنعتی و برق مورد استفاده در ساختمآن‌‌های مسکونی یا عمومی، از نظر اصول پایه یکسان‌اند؛ اما محیط کاربرد و الزامات آن‌‌ها تفاوت زیادی دارد.

در یک ساختمان معمولی، بارها بیشتر شامل روشنایی، پریزها، تجهیزات خانگی، سیستم‌های تهویه و مصرف‌کننده‌های عمومی هستند. در مقابل، در کارخانه ممکن است بارهای بزرگ موتوری، کوره‌ها، کمپرسورها، پمپ‌ها، جرثقیل‌ها، ماشین‌های تولیدی و سیستم‌های کنترل وجود داشته باشند.

تفاوت دیگر در میزان کنترل‌پذیری است. در تأسیسات عمومی، مدارها معمولاً برای روشن و خاموش کردن مصرف‌کننده طراحی می‌شوند؛ اما در صنعت ممکن است لازم باشد یک موتور بر اساس فشار یک خط لوله روشن شود، سرعت آن تغییر کند، در وضعیت خطا متوقف شود و وضعیت عملکرد آن به سیستم مرکزی گزارش شود.

از طرف دیگر، قابلیت اطمینان در کارخانه اهمیت زیادی دارد. خرابی یک تجهیز الکتریکی ممکن است تنها خاموشی یک مصرف‌کننده نباشد و توقف زنجیره‌ای یک خط تولید را به دنبال داشته باشد. بنابراین هماهنگی حفاظتی، انتخاب صحیح تجهیزات، مستندسازی مدارها و نگهداری پیشگیرانه اهمیت بیشتری پیدا می‌کند.

تفاوت برق صنعتی و اتوماسیون صنعتی

برق صنعتی زیرساخت الکتریکی لازم برای تأمین و کنترل انرژی را فراهم می‌کند؛ اتوماسیون صنعتی بر خودکارسازی و کنترل فرآیند متمرکز است.

برای مثال، یک موتور سه‌فاز را در نظر بگیرید که یک نوار نقاله را به حرکت درمی‌آورد. کابل، کلید حفاظتی، کنتاکتور، تجهیزات حفاظت موتور و مدار تغذیه موتور در حوزه برق صنعتی قرار می‌گیرند. اگر یک سنسور سرعت، PLC و HMI نیز اضافه شوند و سیستم بر اساس اطلاعات سنسور سرعت موتور را کنترل کند، بخش اتوماسیون صنعتی وارد ماجرا شده است.

در یک پروژه واقعی، این دو حوزه از هم جدا نیستند. یک سیستم اتوماسیون موفق به تغذیه، حفاظت، تجهیزات کنترل و سیم‌کشی صحیح نیاز دارد و تجهیزات برق نیز باید بتوانند با سیستم کنترل تعامل داشته باشند.

به همین دلیل، متخصص امروزی برق صنعت معمولاً فقط با سیم و کلید سروکار ندارد و در سطوح مختلف کاری باید با PLC، درایو، تجهیزات اندازه‌گیری و شبکه‌های صنعتی نیز آشنا باشد.

تجهیزات برق صنعتی

تجهیزات برق صنعتی را می‌توان بر اساس عملکرد آن‌‌ها در گروه‌های حفاظتی، کنترلی، توزیع، اندازه‌گیری و راه‌اندازی موتور دسته‌بندی کرد. انتخاب این تجهیزات نباید صرفاً بر اساس آمپراژ اسمی یا قیمت انجام شود؛ بلکه ولتاژ کاری، ظرفیت قطع، نوع بار و شرایط اتصال کوتاه شبکه عواملی هستند که در صورت نادیده گرفتن، کل سیستم حفاظتی را دچار اختلال می‌کنند. در ادامه، کلیدی‌ترین قطعات این حوزه را بررسی می‌کنیم..

کلیدهای اتوماتیک و نقش آن‌‌ها در حفاظت مدار

کلیدهای اتوماتیک در بسیاری از تابلوهای برق وظیفه حفاظت و قطع مدار را بر عهده دارند. بسته به ساختار تابلو، ممکن است از کلیدهای کامپکت مانند MCCB یا کلیدهای هوایی مانند ACB استفاده شود.

پارامترهایی مانند جریان نامی، قدرت قطع، نوع حفاظت، تعداد پل‌ها، ولتاژ کاری و شرایط اتصال کوتاه باید در انتخاب این تجهیزات مورد توجه قرار گیرند. برخی کلیدها امکان تنظیم پارامترهای حفاظتی را نیز فراهم می‌کنند و در سیستم‌های صنعتی می‌توان آن‌‌ها را برای هماهنگی بهتر با سایر تجهیزات تنظیم کرد.

کلید اتوماتیک در یک مدار، صرفاً وسیله‌ای برای خاموش و روشن کردن نیست؛ انتخاب درست آن بخشی از طراحی سیستم حفاظت است. در نتیجه باید مشخصات واقعی شبکه و بار پیش از انتخاب بررسی شود.

کلید حرارتی و حفاظت از موتور

در مدارهای موتوری، حفاظت موتور باید متناسب با ماهیت بار و جریان کاری آن باشد. کلیدهای حفاظت موتور یا کلیدهای حرارتی ـ مغناطیسی برای حفاظت مدار موتور در برابر شرایطی مانند اضافه‌بار و اتصال کوتاه، بسته به طراحی تجهیز، مورد استفاده قرار می‌گیرند.

یکی از نکات مهم، تنظیم محدوده حفاظتی متناسب با جریان نامی موتور است. اگر تنظیمات بیش از حد بالا باشد، حفاظت مناسب موتور در شرایط اضافه‌بار به‌درستی انجام نمی‌شود و اگر بیش از حد پایین باشد، ممکن است راه‌اندازی یا کار عادی موتور با قطع‌های ناخواسته همراه شود.

به همین دلیل کلید حرارتی باید بر اساس مشخصات واقعی موتور، روش راه‌اندازی و شرایط بار انتخاب شود و تنظیم آن نیز بخشی از فرایند راه‌اندازی تجهیزات محسوب می‌شود.

بی‌متال و رله اضافه‌بار

بی‌متال یا رله اضافه‌بار حرارتی یکی از تجهیزات رایج در مدار راه‌اندازی موتور است. این تجهیز با توجه به جریان عبوری و اثر حرارتی آن، شرایط اضافه‌بار را تشخیص می‌دهد و در صورت عبور جریان از محدوده تعریف‌شده برای مدت مشخص، مدار فرمان را قطع می‌کند.

بی‌ متال را نباید با یک وسیله حفاظت کامل در برابر همه انواع خطا یکی دانست. حفاظت در برابر اتصال کوتاه معمولاً با تجهیز دیگری انجام می‌شود و هماهنگی میان وسیله حفاظت اتصال کوتاه و رله اضافه‌بار باید بر اساس طراحی مدار و الزامات مربوط به موتور انجام شود. استاندارد IEC 60947-4-1 نیز تجهیزات راه‌اندازی موتور، کنتاکتورها و روش‌های حفاظت موتور در برابر اضافه‌بار را پوشش می‌دهد.

در مدارهای موتور، بی متال معمولاً همراه با کنتاکتور استفاده می‌شود تا در صورت تشخیص اضافه‌بار، مسیر فرمان قطع شده و موتور از ادامه کار در شرایط نامناسب باز بماند.

کلید محافظ جان و حفاظت در برابر جریان نشتی

کلید محافظ جان یا RCCB برای تشخیص جریان باقیمانده یا نشتی طراحی شده است. در شرایطی که بخشی از جریان از مسیری ناخواسته، مانند مسیر اتصال به زمین، عبور کند، این تجهیز می‌تواند جریان نامتعادل را تشخیص داده و مدار را قطع کند.

نکته مهم این است که RCCB به‌تنهایی جایگزین حفاظت اضافه‌بار و اتصال کوتاه نیست. طبق توضیحات فنی Schneider Electric، مدار دارای RCCB باید برای اضافه‌بار و اتصال کوتاه نیز به وسیله حفاظتی مناسب مانند MCB مجهز باشد؛ تجهیزی مانند RCBO می‌تواند چند عملکرد حفاظتی را در یک واحد ترکیب کند.

بنابراین استفاده از کلید محافظ جان باید بر اساس نوع شبکه، نوع کاربرد، حساسیت موردنیاز و سیستم حفاظتی کلی انجام شود، نه صرفاً با این تصور که وجود آن تمام خطرات مدار را پوشش می‌دهد.

کلید مینیاتوری یا MCB

MCB یکی از تجهیزات پرکاربرد حفاظت مدارهای الکتریکی است و برای حفاظت در برابر اضافه‌بار و اتصال کوتاه در محدوده مشخصات خود به کار می‌رود. عملکرد آن معمولاً بر پایه مکانیزم حرارتی و مغناطیسی انجام می‌شود.

انتخاب کلید مینیاتوری بر اساس جریان نامی، منحنی قطع، ظرفیت قطع، تعداد پل و مشخصات بار انجام می‌شود. برای مثال، موتور به دلیل جریان راه‌اندازی بالا ممکن است رفتار متفاوتی نسبت به یک بار مقاومتی داشته باشد؛ بنابراین نمی‌توان برای تمام بارها یک نوع کلید را بدون بررسی انتخاب کرد. Schneider Electric نیز برای MCBها حفاظت در برابر اضافه‌بار و اتصال کوتاه و منحنی‌های قطع مختلف را ذکر می‌کند.

در نتیجه کلید مینیاتوری، بخشی از طراحی حفاظت مدار است و باید با سایر اجزای سیستم هماهنگ شود.

کنتاکتور و تجهیزات قطع و وصل بار

کنتاکتور برای قطع و وصل مدارهای بار، به‌ویژه بارهای موتوری، به‌طور گسترده استفاده می‌شود. این تجهیز اجازه می‌دهد عمل قطع و وصل بار از طریق یک مدار فرمان انجام شود. کنتاکتور را نباید با کلید حفاظتی یکی دانست. وظیفه اصلی آن قطع و وصل کنترل‌شده بار است و حفاظت مدار باید با تجهیزات مناسب دیگری تأمین شود.

استاندارد IEC 60947-4-1 کنتاکتورها و موتور استارترهای الکترومکانیکی را برای مدارهای توزیع، موتور و سایر بارها در محدوده‌های تعریف‌شده پوشش می‌دهد. انتخاب کنتاکتور به عواملی مانند ولتاژ و نوع بار، جریان عملیاتی، رده کاربرد، تعداد دفعات قطع و وصل و مشخصات موتور بستگی دارد.

موتورهای الکتریکی و تجهیزات کنترل موتور

موتور یکی از مهم‌ترین مصرف‌کننده‌های برق در محیط صنعتی است. پمپ، فن، کمپرسور، نوار نقاله، جرثقیل و بسیاری از ماشین‌آلات برای ایجاد حرکت مکانیکی به موتور الکتریکی وابسته‌اند.

دلیل اهمیت موتور در برق صنعتی این است که راه‌اندازی و بهره‌برداری از آن صرفاً با اتصال سیم به منبع برق تمام نمی‌شود. در لحظه راه‌اندازی، موتور می‌تواند جریان بیشتری نسبت به حالت کار عادی دریافت کند. علاوه بر این، اضافه‌بار، افت یا عدم تعادل شرایط تغذیه، افزایش دما و مشکلات مکانیکی می‌توانند روی عملکرد موتور اثر بگذارند.

برای همین، مدار موتور معمولاً از چند بخش تشکیل می‌شود: حفاظت ورودی، وسیله قطع و وصل، حفاظت اضافه‌بار، موتور و در صورت نیاز تجهیزات کنترل سرعت یا راه‌اندازی.

راه‌اندازی مستقیم موتور

راه‌اندازی مستقیم یا DOL یکی از ساده‌ترین روش‌های راه‌اندازی موتور القایی است. در این روش، موتور مستقیماً به شبکه متصل می‌شود و تجهیزاتی مانند کنتاکتور و حفاظت مناسب برای قطع و کنترل مدار استفاده می‌شوند.

مزیت اصلی این روش، سادگی مدار و تجهیزات کمتر است؛ اما جریان راه‌اندازی موتور می‌تواند بالا باشد. بنابراین استفاده از DOL باید بر اساس توان موتور، ظرفیت شبکه و شرایط بار بررسی شود.

راه‌اندازی ستاره ـ مثلث

در این روش، موتور ابتدا با اتصال ستاره راه‌اندازی شده و پس از رسیدن به دور نامی، به حالت مثلث تغییر وضعیت می‌دهد. این تکنیک، جریان و گشتاور راه‌اندازی را به حدود یک‌سومِ حالت راه‌اندازی مستقیم (DOL) کاهش می‌دهد. باید توجه داشت که این روش تنها برای موتورهایی مجاز است که ولتاژ تحمل سیم‌پیچ آن‌ها در اتصال مثلث با ولتاژ شبکه برابر باشد (مثلاً موتور 400/690V در شبکه 400V). همچنین به دلیل افت شدید گشتاور در حالت ستاره، این روش فقط برای بارهایی که در لحظه استارت به گشتاور پایینی نیاز دارند (مانند فن‌ها و پمپ‌های سانتریفیوژ) کاربرد دارد.

سافت‌استارتر

سافت‌استارتر با کنترل تدریجی ولتاژ اعمال‌شده به موتور، امکان راه‌اندازی و توقف نرم‌تر را فراهم می‌کند. این روش می‌تواند ضربه‌های مکانیکی و مشکلات ناشی از شروع ناگهانی حرکت را در برخی کاربردها کاهش دهد.

سافت‌استارتر با درایو فرکانس متغیر یکسان نیست. سافت‌استارتر عمدتاً برای راه‌اندازی و توقف کنترل‌شده استفاده می‌شود، در حالی که VFD می‌تواند فرکانس و سرعت موتور را نیز در حین کار کنترل کند.

درایو یا VFD

درایو فرکانس متغیر با کنترل فرکانس و ولتاژ مناسب ورودی موتور، امکان تغییر سرعت موتور را فراهم می‌کند. این قابلیت در سیستم‌هایی مانند پمپ‌ها و فن‌ها که نیاز فرایند دائماً ثابت نیست، اهمیت زیادی دارد.

استفاده مناسب از درایوهای سرعت متغیر یکی از روش‌های بهبود عملکرد سامانه‌های موتور است و مزایایی مانند کنترل بهتر فرایند و کاهش مصرف انرژی در کاربردهای مناسب دارد.

البته استفاده از VFD همیشه به معنای کاهش مصرف انرژی نیست. مقدار صرفه‌جویی به نوع بار، نحوه کنترل، شرایط کاری موتور، تنظیمات و طراحی کل سیستم بستگی دارد.

کاربرد برق صنعتی در صنایع مختلف

کاربرد برق صنعتی را می‌توان در تقریباً تمام صنایعی مشاهده کرد که به ماشین‌آلات، موتور، تجهیزات کنترل یا فرایندهای الکتریکی وابسته هستند. نوع تجهیزات و معماری سیستم از صنعتی به صنعت دیگر تغییر می‌کند.

1. صنایع تولیدی و خطوط مونتاژ

در خطوط تولید، برق صنعتی وظیفه تأمین انرژی موتورهای نوار نقاله، ماشین‌آلات، پمپ‌ها، فن‌ها و تجهیزات جانبی را بر عهده دارد. مدارهای فرمان و سیستم‌های کنترل نیز ترتیب اجرای عملیات را مشخص می‌کنند.

در یک خط تولید خودکار، ممکن است ده‌ها موتور و عملگر به شکل هماهنگ کار کنند. توقف یکی از تجهیزات می‌تواند بر عملکرد سایر بخش‌ها اثر بگذارد؛ بنابراین حفاظت و تشخیص خطا اهمیت زیادی دارد.

2. صنایع فولاد و معدن

مصرف‌کننده‌های پرتوان در صنایع فولاد و معدن باعث می‌شوند طراحی سیستم توزیع برق، کنترل موتور و حفاظت اهمیت ویژه‌ای داشته باشد. تجهیزات انتقال مواد، جرثقیل‌ها، فن‌ها، پمپ‌ها و ماشین‌آلات سنگین نمونه‌هایی از بارهای مورد استفاده در این محیط‌ها هستند.
شرایط محیطی مانند گردوغبار، دمای بالا یا رطوبت نیز می‌تواند در انتخاب محفظه، تجهیزات و روش نگهداری مؤثر باشد.

3. نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، سیستم‌های برق و کنترل باید علاوه بر عملکرد عادی، الزامات ایمنی و شرایط ویژه محل نصب را نیز در نظر بگیرند. نوع تجهیز، سطح حفاظت، شرایط محیطی و طبقه‌بندی محل نصب در این صنایع اهمیت زیادی دارد.

4. صنایع غذایی و دارویی

در کارخانه‌های غذایی و دارویی، موتور، پمپ، سیستم‌های تهویه، تجهیزات بسته‌بندی و خطوط انتقال مواد همگی به زیرساخت الکتریکی وابسته‌اند. در این محیط‌ها علاوه بر قابلیت اطمینان، شرایط بهداشتی، شست‌وشو و الزامات فرایندی نیز باید هنگام انتخاب تجهیزات مورد توجه قرار گیرد.

5. آب و فاضلاب

پمپ‌ها از مهم‌ترین تجهیزات الکتریکی در تأسیسات آب و فاضلاب هستند. کنترل صحیح موتور پمپ می‌تواند به تنظیم دبی و تطبیق عملکرد تجهیزات با نیاز شبکه کمک کند. در چنین کاربردهایی، استفاده صحیح از درایو و تجهیزات اندازه‌گیری می‌تواند بخشی از راهکار مدیریت انرژی و کنترل فرایند باشد.

ایمنی در برق صنعتی

کار با برق صنعتی بدون رعایت روش‌های ایمن می‌تواند با خطراتی مانند برق‌گرفتگی، قوس الکتریکی، سوختگی، آتش‌سوزی و راه‌اندازی ناخواسته ماشین‌آلات همراه باشد. ایمنی باید از مرحله طراحی سیستم شروع شود و تا تعمیرات و بهره‌برداری ادامه پیدا کند.

IEC 60204-1 برای تجهیزات الکتریکی ماشین‌آلات، مواردی مانند حفاظت در برابر اضافه‌جریان، اتصال حفاظتی، مدار کنترل، توقف اضطراری و برخی الزامات مرتبط با ایمنی عملکرد تجهیزات را پوشش می‌دهد.

یکی از اصول مهم ایمنی هنگام تعمیرات، ایزوله کردن منبع انرژی و جلوگیری از راه‌اندازی ناخواسته تجهیزات است. در مقررات OSHA نیز فرایند Lockout/Tagout برای کنترل انرژی خطرناک هنگام سرویس و تعمیر ماشین‌آلات مطرح شده است و بر قطع، ایزوله‌سازی، قفل یا برچسب‌گذاری و سپس تأیید وضعیت ایمن پیش از شروع کار تأکید می‌شود.

در کنار این موارد، باید از تجهیزات حفاظت فردی متناسب با خطر استفاده شود و فردی که عملیات را انجام می‌دهد، آموزش و صلاحیت لازم را داشته باشد.

ایمنی همچنین به انتخاب تجهیز مناسب مربوط است. برای مثال، کلید محافظ جان، کلید مینیاتوری و کلید حفاظت موتور هرکدام برای نوع خاصی از خطر طراحی شده‌اند و نمی‌توان یکی را جایگزین دیگری دانست.

از نظر طراحی ماشین‌آلات نیز استاندارد ISO 12100 چارچوبی برای شناسایی خطر، ارزیابی ریسک و کاهش ریسک در طراحی ماشین‌آلات ارائه می‌کند.

رشته، بازار کار و فرصت‌های شغلی برق صنعتی

برق صنعتی یک حوزه کاملاً مهارتی است که می‌توان از مسیر آموزش‌های فنی، کارآموزی یا تحصیلات دانشگاهی وارد آن شد. تفاوت مهم میان افراد فعال در این حوزه، سطح مسئولیت و عمق مهارت آن‌‌ها است.

فردی که در نصب و سیم‌کشی تابلو فعالیت می‌کند، لزوماً همان مهارت‌هایی را نیاز ندارد که یک تکنسین نگهداری، طراح تابلو یا متخصص اتوماسیون صنعتی به آن نیاز دارد.

به همین دلیل، مسیر یادگیری باید بر اساس شغل هدف تعیین شود. کسی که قصد دارد برق‌کار صنعتی شود، باید روی سیم‌کشی، نقشه‌خوانی، تجهیزات تابلو، راه‌اندازی موتور و عیب‌یابی تمرکز بیشتری داشته باشد. فردی که قصد فعالیت در اتوماسیون دارد، به دانش PLC، HMI، درایو، سنسورها و شبکه‌های صنعتی نیز نیاز پیدا می‌کند.

معرفی گرایش‌ها و شغل‌های رشته برق صنعتی

عناوین شغلی مرتبط با برق صنعتی متنوع‌اند. برخی از مهم‌ترین آن‌‌ها عبارت‌اند از:

• برق‌کار صنعتی: اجرای سیم‌کشی، نصب تجهیزات، مونتاژ تابلو، تعمیر مدارها و عیب‌یابی سیستم‌های الکتریکی.
• تکنسین نگهداری و تعمیرات: بررسی خرابی تجهیزات، انجام سرویس‌های دوره‌ای، تعمیر مدارهای برق و کمک به جلوگیری از توقف خط تولید.
• تابلو‌ساز: مونتاژ، سیم‌کشی و مستندسازی تابلوهای برق قدرت و کنترل بر اساس نقشه و مشخصات پروژه.
• تکنسین کنترل و اتوماسیون: کار با PLC، HMI، سنسورها، درایوها و تجهیزات کنترلی.
• مهندس برق صنعتی: مشارکت در طراحی سیستم‌های توزیع، انتخاب تجهیزات، طراحی تابلو، محاسبات، نظارت بر اجرا و مستندسازی پروژه‌ها.
• تکنسین یا متخصص درایو: نصب، تنظیم، راه‌اندازی، عیب‌یابی و تعمیر تجهیزات کنترل موتور و درایوهای صنعتی.

برای موفقیت در هر کدام از این مسیرها، ترکیب دانش نظری و تجربه عملی اهمیت دارد. نقشه‌خوانی، اندازه‌گیری با مولتی‌متر و ابزارهای تست، شناخت تجهیزات، عیب‌یابی مرحله‌به‌مرحله و رعایت اصول ایمنی، مهارت‌هایی هستند که معمولاً در محیط واقعی کار اهمیت بالایی دارند.

وضعیت بازار کار و درآمد برق صنعتی

درآمد در حوزه برق صنعتی به‌صورت یک عدد ثابت قابل بیان نیست. سابقه کار، مهارت عملی، نوع صنعت، موقعیت شغلی، محل فعالیت، توانایی اجرای پروژه و تخصص در حوزه‌هایی مانند اتوماسیون یا درایو می‌توانند تفاوت زیادی ایجاد کنند. در نتیجه، برای مقایسه درآمد باید مشخص شود صحبت درباره برق‌کار صنعتی، تکنسین تعمیرات، تابلو‌ساز، مهندس برق یا متخصص اتوماسیون است.

در حوزه تعمیر و نگهداری تجهیزات الکتریکی و الکترونیکی نیز BLS مسیرهای شغلی متفاوتی را از نظر آموزش، درآمد و تقاضا از برق‌کاری عمومی تفکیک می‌کند.

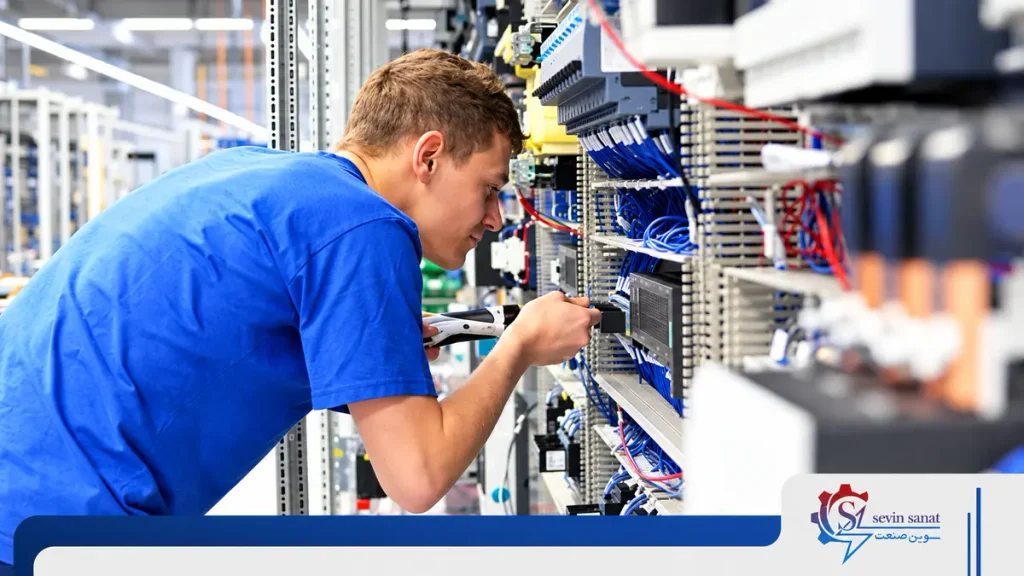

برق‌کار صنعتی کیست و چه وظایفی دارد؟

برق‌کار صنعتی فردی است که با نصب، راه‌اندازی، تعمیر، نگهداری و عیب‌یابی تجهیزات و مدارهای الکتریکی در محیط‌های صنعتی سروکار دارد.

وظایف او می‌تواند شامل نصب کابل و تجهیزات، سیم‌کشی مدار قدرت و فرمان، مونتاژ تابلو، نصب کنتاکتور و رله، راه‌اندازی موتور، بررسی خطاهای مدار و انجام تعمیرات باشد.

یکی از مهم‌ترین تفاوت‌های برق‌کار صنعتی با برق‌کار ساختمان، نوع بار و پیچیدگی سیستم‌هایی است که با آن‌‌ها کار می‌کند. در کارخانه ممکن است لازم باشد فرد علاوه بر نقشه سیم‌کشی، دیاگرام قدرت و فرمان، مشخصات موتور، تجهیزات حفاظتی و منطق عملکرد ماشین را نیز بررسی کند.

مهارت عیب‌یابی در این شغل بسیار مهم است. برق‌کار حرفه‌ای تلاش می‌کند علت ایجاد خطا را نیز پیدا کند. برای مثال، سوختن مکرر یک کنتاکتور می‌تواند ناشی از مشکل در ولتاژ بوبین، دمای بالای تابلو، اتصال ناقص، شرایط نامناسب بار یا عوامل دیگر باشد. Schneider Electric نیز عواملی مانند کمبود ولتاژ بوبین، افزایش دمای محیط و بسته نشدن کامل کنتاکتور را از عوامل خرابی سیم‌پیچ کنتاکتور معرفی می‌کند.

آینده و روندهای نوین در برق صنعتی

برق صنعتی در حال حرکت به سمت تجهیزاتی است که علاوه بر انجام وظیفه اصلی خود، اطلاعات وضعیت و عملکرد را نیز در اختیار سیستم کنترل قرار می‌دهند.

در گذشته، بسیاری از تجهیزات فقط وظیفه قطع، وصل یا تبدیل انرژی را انجام می‌دادند. در تجهیزات جدیدتر، ارتباط شبکه‌ای، اندازه‌گیری، ثبت داده، تشخیص خطا و تحلیل عملکرد نیز اهمیت بیشتری پیدا کرده است.

هم‌زمان، مرز میان برق، اتوماسیون، فناوری اطلاعات و مدیریت انرژی کمتر شده است. سیستم‌های جدید می‌توانند داده‌های مربوط به موتور، درایو، تابلو و فرایند را در یک محیط مشترک جمع‌آوری و تحلیل کنند.

چه کمپانی‌هایی در حوزه برق صنعتی فعالیت دارند؟

بازار جهانی برق صنعتی شرکت‌های متعددی را در حوزه‌های مختلف شامل تجهیزات توزیع برق، حفاظت، موتور، درایو، اتوماسیون و کنترل در بر می‌گیرد.

• Siemens در حوزه‌های اتوماسیون، تجهیزات صنعتی، کنترلرها، درایوها و زیرساخت‌های برق فعالیت گسترده دارد. پلتفرم TIA Portal این شرکت نیز ابزارهایی برای پیکربندی و برنامه‌نویسی کنترلرها و ارتباط آن‌‌ها با بخش‌های مختلف اتوماسیون ارائه می‌کند.
• ABB نیز مجموعه گسترده‌ای از راهکارهای برق‌رسانی، اتوماسیون، موتور و درایو و تبدیل توان ارائه می‌کند و خود را در حوزه‌های برق‌رسانی و اتوماسیون صنعتی فعال معرفی می‌کند.
• Schneider Electric در بخش تجهیزات حفاظتی و توزیع برق، کنترل موتور و اتوماسیون صنعتی فعالیت دارد و مستندات فنی آن طیف گسترده‌ای از تجهیزاتی مانند MCB، RCCB، کنتاکتور و تجهیزات حفاظت موتور را پوشش می‌دهد.
• Rockwell Automation نیز در حوزه اتوماسیون و کنترل صنعتی فعالیت می‌کند و سبد محصولات آن شامل PLC، HMI، درایو، حفاظت مدار، کنترل موتور، کنتاکتور، تجهیزات پایش وضعیت و شبکه صنعتی است.

این فهرست کامل نیست و شرکت‌های بسیار دیگری نیز در این حوزه فعالیت دارند. نکته مهم آن است که انتخاب تجهیزات نباید تنها بر اساس نام برند انجام شود و مشخصات فنی، استانداردهای پروژه، شرایط کاری و امکان تأمین و پشتیبانی نیز باید بررسی شوند.

گرایش‌های نوین و نقش هوش مصنوعی در آینده صنعت برق

یکی از تغییرات مهم در برق صنعتی، حرکت از نگهداری صرفاً واکنشی یا زمان‌بندی‌شده به سمت پایش وضعیت و نگهداری پیش‌بینانه است.

در این روش، داده‌هایی مانند دما، جریان، ارتعاش، سرعت یا وضعیت عملکرد تجهیزات به‌صورت دوره‌ای یا پیوسته جمع‌آوری می‌شوند. سپس نرم‌افزارهای تحلیلی می‌توانند تغییرات غیرعادی را شناسایی کنند و به تیم نگهداری برای بررسی زودتر تجهیز هشدار دهند.

IBM در توضیح نگهداری پیش‌بینانه، آن را رویکردی مبتنی بر داده و پایش لحظه‌ای وضعیت تجهیزات می‌داند که می‌تواند از هوش مصنوعی و یادگیری ماشین برای شناسایی نشانه‌های اولیه خرابی استفاده کند.

هوش مصنوعی حتی به مرحله‌ای فراتر از پیش‌بینی خرابی نیز وارد شده است. در نگهداری تجویزی، سیستم با ترکیب وضعیت تجهیز و اطلاعات عملیاتی می‌تواند برای اقدام بعدی پیشنهاد ارائه کند. IBM در سال ۲۰۲۶ استفاده از AI و IoT را در این نوع نگهداری توضیح داده است.

در حوزه مهندسی نیز استفاده از هوش مصنوعی در حال گسترش است. برای نمونه، Siemens قابلیت‌های هوش مصنوعی و مهندسی خودکار را در TIA Portal برای کمک به تولید و اصلاح کد PLC، مستندسازی و برخی فعالیت‌های مهندسی معرفی کرده است.

در نتیجه، نقش متخصص برق در آینده حذف نمی‌شود، بلکه بخشی از مهارت‌های موردنیاز او تغییر می‌کند. شناخت تجهیزات فیزیکی همچنان ضروری است، اما توانایی کار با داده، نرم‌افزار، شبکه‌های صنعتی و سیستم‌های هوشمند اهمیت بیشتری پیدا خواهد کرد.

چالش‌ها و فرصت‌های پیش روی صنعت برق

یکی از چالش‌های اصلی صنایع، افزایش نیاز به انرژی در کنار ضرورت افزایش بهره‌وری است. موتورهای الکتریکی و سامانه‌های موتوری سهم قابل‌توجهی از مصرف برق صنعتی دارند و به همین دلیل بهینه‌سازی آن‌‌ها می‌تواند اثر مستقیمی بر مصرف انرژی داشته باشد. داده‌های IEA نیز اهمیت سیستم‌های موتورمحور در مصرف برق بخش‌های مختلف صنعتی را نشان می‌دهد.

فرسودگی تجهیزات، کمبود مستندات دقیق، نگهداری نامناسب، انتخاب نادرست تجهیزات حفاظتی و توقف‌های ناخواسته نیز از مشکلات رایج در بسیاری از مجموعه‌های صنعتی هستند.

در کنار این چالش‌ها، فرصت‌های قابل‌توجهی نیز ایجاد شده است. تجهیزات کم‌مصرف‌تر، درایوهای پیشرفته، موتورهای با بهره‌وری بالاتر، سیستم‌های پایش وضعیت، مدیریت انرژی و اتوماسیون، مسیرهایی هستند که می‌توانند کیفیت بهره‌برداری از تأسیسات صنعتی را بهبود دهند.

موضوع امنیت سایبری نیز با افزایش اتصال تجهیزات برق و اتوماسیون به شبکه اهمیت بیشتری پیدا کرده است. استاندارد IEC 60947-4-1 در ویرایش فعلی خود حتی به جنبه‌های امنیت سایبری مرتبط با تجهیزات تحت پوشش اشاره کرده است؛ موضوعی که نشان می‌دهد طراحی تجهیزات صنعتی جدید دیگر صرفاً مسئله سخت‌افزار الکتریکی نیست.

از سوی دیگر، دیجیتالی شدن صنعت باعث شده مهارت‌هایی مانند تحلیل داده، شبکه‌های صنعتی، سیستم‌های مانیتورینگ و نگهداری هوشمند در کنار مهارت‌های کلاسیک برق اهمیت بیشتری پیدا کنند.

برای مجموعه‌هایی که در محیط صنعتی با خرابی تجهیزات، توقف خط تولید یا نیاز به تأمین تجهیزات تخصصی روبه‌رو هستند، دسترسی به قطعات مناسب و خدمات فنی قابل‌اعتماد نیز بخش مهمی از مدیریت تجهیزات است. سوین صنعت در این حوزه به‌عنوان مجموعه‌ای فعال در زمینه تجهیزات و خدمات تخصصی برق صنعتی می‌تواند یکی از گزینه‌های قابل بررسی برای تأمین یا دریافت خدمات مرتبط باشد.

نقشه‌خوانی در برق صنعتی

نقشه‌خوانی یکی از مهارت‌های پایه برای تعمیر، نصب و طراحی سیستم‌های برق صنعتی است. یک تکنسین یا برق‌کار باید بتواند از روی نقشه مسیر تغذیه، مدار قدرت، مدار فرمان، شماره سیم‌ها، ترمینال‌ها، تجهیزات حفاظتی و ارتباط میان اجزای مدار را تشخیص دهد.

نقشه شماتیک معمولاً منطق عملکرد مدار را نشان می‌دهد و الزاماً جای فیزیکی واقعی تمام قطعات را نمایش نمی‌دهد. در مقابل، نقشه Wiring بیشتر بر نحوه اتصال فیزیکی سیم‌ها تمرکز دارد.

استانداردسازی نمادها نیز اهمیت دارد؛ برای نمونه، ابزار AutoCAD Electrical از کتابخانه‌هایی با نمادهای مطابق استانداردهایی مانند IEC 60617 و IEEE 315/315A پشتیبانی می‌کند.

نقشه‌خوانی ضعیف می‌تواند زمان عیب‌یابی را افزایش دهد و احتمال اتصال اشتباه را بالا ببرد. به همین دلیل، حتی یک برق‌کار صنعتی با تجربه نیز باید بتواند مستندات فنی و مدارهای واقعی دستگاه را به‌درستی دنبال کند.

مسیر یادگیری برق صنعتی از کجا شروع می‌شود؟

شروع یادگیری برق صنعتی بهتر است مرحله‌به‌مرحله باشد. در قدم اول باید مفاهیم پایه برق مانند ولتاژ، جریان، توان، مقاومت، AC و DC، مدار تک‌فاز و سه‌فاز و اصول اندازه‌گیری یاد گرفته شود.

مرحله بعد شناخت قطعات است: فیوز، MCB، MCCB، کنتاکتور، رله، بی‌متال، کلید حفاظت موتور، کلید محافظ جان و تجهیزات اندازه‌گیری.

پس از آن، یادگیری مدارهای فرمان و قدرت اهمیت پیدا می‌کند. راه‌اندازی مستقیم، چپ‌گرد و راست‌گرد، ستاره ـ مثلث و مدارهای حفاظت موتور از نمونه‌های مناسبی برای تمرین هستند.

در مرحله بعد می‌توان سراغ تابلو برق، نقشه‌خوانی، درایو و سپس PLC رفت. تمرین عملی در تمام این مراحل بسیار مهم است، زیرا بخش زیادی از مهارت برق صنعتی در تشخیص رفتار واقعی مدار و پیدا کردن خطا شکل می‌گیرد.

برای کسی که هدفش فعالیت حرفه‌ای در این حوزه است، رعایت ایمنی باید از نخستین مرحله آموزش همراه با کار فنی باشد، نه موضوعی که بعداً به دوره اضافه شود.

برق صنعتی؛ زیرساخت پایدار تولید

برق صنعتی مجموعه‌ای هماهنگ از دانش، تجهیزات و فناوری است که انرژی الکتریکی را به حرکت، کنترل، تولید و بهره‌وری تبدیل می‌کند. از تابلوهای برق و تجهیزات حفاظتی گرفته تا موتورهای الکتریکی، PLC، درایوها و سیستم‌های هوشمند، همه اجزای این حوزه برای عملکرد ایمن و پایدار صنایع در کنار یکدیگر قرار می‌گیرند.

شناخت مدارهای قدرت و فرمان، تجهیزات حفاظتی، روش‌های راه‌اندازی موتور، اصول نقشه‌خوانی و الزامات ایمنی، پایه ورود به این حوزه است. در ادامه مسیر نیز مهارت‌هایی مانند اتوماسیون صنعتی، نرم‌افزارهای مهندسی، شبکه‌های صنعتی، مدیریت انرژی و تحلیل داده اهمیت بیشتری پیدا می‌کنند.

با هوشمندتر شدن کارخانه‌ها، برق صنعتی دیگر فقط به سیم‌کشی و نصب تجهیزات محدود نیست؛ بلکه به نقطه اتصال انرژی، کنترل، داده و هوش مصنوعی تبدیل شده است. به همین دلیل، آینده این صنعت به متخصصانی نیاز دارد که هم تجهیزات الکتریکی را بشناسند و هم بتوانند با فناوری‌های نوین برای افزایش ایمنی، کاهش مصرف انرژی و بهبود عملکرد خطوط تولید کار کنند.
