تفاوت اینورتر و درایو چیست؟ بررسی تفاوت‌ها، کاربردها و نحوه انتخاب

تفاوت اینورتر و درایو در نگاه اول ممکن است ساده به نظر برسد، اما این دو اصطلاح در بازار برق صنعتی گاهی به جای یکدیگر استفاده می‌شوند و همین موضوع باعث سردرگمی در زمان خرید یا طراحی سیستم می‌شود. از نظر فنی، «اینورتر» یک بخش تبدیل توان است، در حالی که «درایو» می‌تواند یک سامانه کامل برای کنترل موتور باشد که بخش اینورتر، یکسوساز، لینک DC، مدار کنترل و تجهیزات حفاظتی را در خود جای می‌دهد.

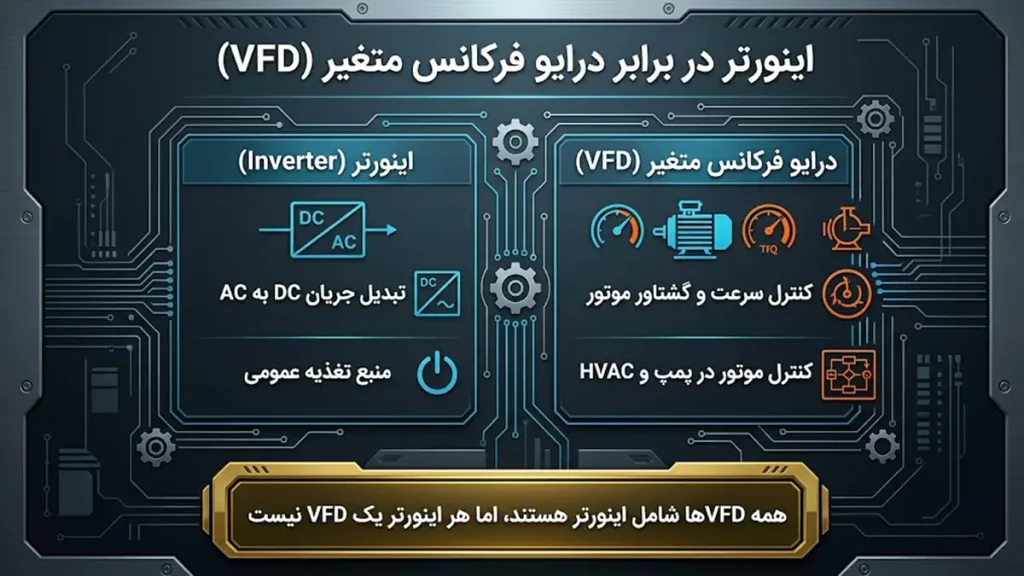

معیار مقایسه	اینورتر	درایو
وظیفه اصلی	تبدیل DC به AC در معنای فنی	کنترل و تنظیم توان ورودی موتور
کاربرد رایج	تبدیل نوع جریان در کاربردهای مختلف	کنترل سرعت، گشتاور و عملکرد موتور
ساختار	معمولاً یک مرحله از مبدل توان	می‌تواند شامل Rectifier، DC Link، Inverter و کنترلر باشد
ورودی و خروجی	بسته به نوع اینورتر متفاوت است	بسته به نوع درایو و موتور تعیین می‌شود
کنترل موتور	به‌تنهایی الزاماً برای کنترل موتور طراحی نشده است	برای کنترل موتور و فرآیند طراحی می‌شود
کاربرد صنعتی	خورشیدی، UPS، منابع تغذیه و…	پمپ، فن، نوار نقاله، کمپرسور، آسانسور و ماشین‌آلات
امکانات حفاظتی	وابسته به نوع و مدل	معمولاً مجموعه‌ای از حفاظت‌های موتور و سیستم دارد
اصطلاح رایج در بازار ایران	اغلب به VFD اطلاق می‌شود	در بسیاری موارد همان VFD را «اینورتر» می‌نامند

بنابراین اگر سؤال شما این است که تفاوت اینورتر و درایو چیست، پاسخ را باید با توجه به کاربرد و ساختار دستگاه بررسی کرد، نه فقط نامی که روی بدنه یا کاتالوگ آن نوشته شده است.

اینورتر چیست و دقیقا چه کاری انجام می‌دهد؟

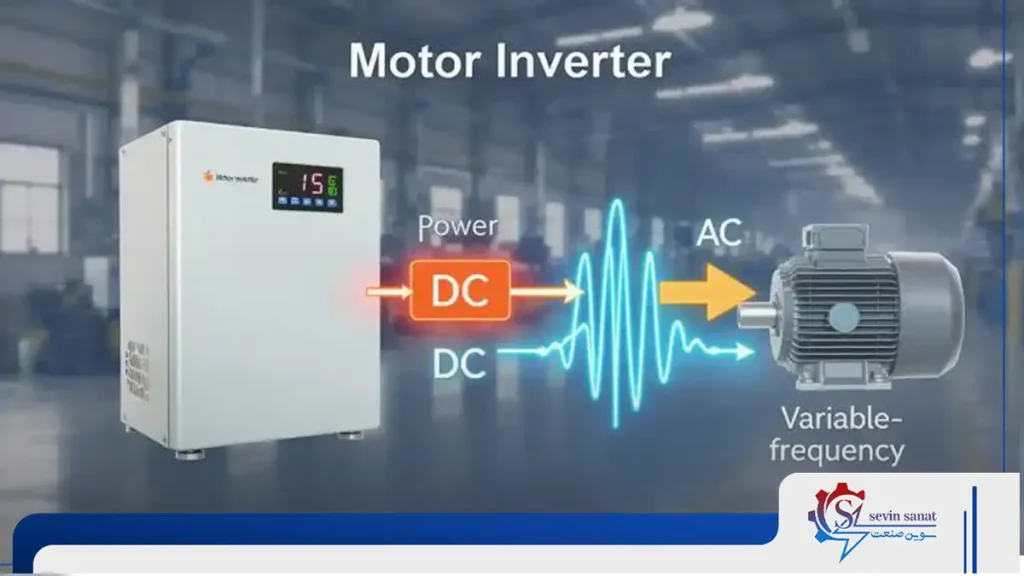

اینورتر در معنای عمومی، یکی از تجهیزات الکترونیک قدرت برای تبدیل انرژی الکتریکی از یک شکل به شکل دیگر است. در ساده‌ترین تعریف، اینورتر برق مستقیم یا DC را به برق متناوب یا AC تبدیل می‌کند.

یکی از نمونه‌های شناخته‌شده، اینورتر خورشیدی است. پنل‌های فتوولتائیک برق DC تولید می‌کنند و اینورتر آن را به برق AC تبدیل می‌کند تا برای مصرف‌کننده یا شبکه برق قابل استفاده باشد. وزارت انرژی آمریکا نیز تبدیل DC تولید شده توسط پنل‌های خورشیدی به AC را یکی از وظایف اصلی اینورتر معرفی می‌کند.

اما این تعریف برای همه تجهیزاتی که در بازار «اینورتر» نامیده می‌شوند کافی نیست. در یک سیستم کنترل موتور، اینورتر می‌تواند یکی از بخش‌های داخلی یک درایو فرکانس متغیر یا VFD باشد.

برای مثال، در یک VFD معمولی، برق AC ورودی ابتدا توسط یکسوساز به DC تبدیل می‌شود. سپس این انرژی وارد DC Link می‌شود و بعد بخش اینورتر با استفاده از کلیدهای قدرت، خروجی AC با فرکانس و ولتاژ کنترل‌شده ایجاد می‌کند.

در بازار ایران، به همین دلیل است که ممکن است یک VFD صنعتی را با عنوان «اینورتر» ببینید. این کاربرد اصطلاحی کاملاً رایج است، اما از نظر فنی، اینورتر تنها یکی از بخش‌های معماری بسیاری از درایوهای AC محسوب می‌شود.

درایو چیست و وظیفه آن در صنعت کدام است؟

اگر بخواهیم تفاوت این دو تجهیز را دقیق‌تر بررسی کنیم، ابتدا باید بدانیم درایو چیست و چه وظیفه‌ای در یک سیستم موتوری دارد. درایو را می‌توان واسطه‌ای بین منبع برق و موتور دانست که میزان و شکل توان تحویلی به موتور را متناسب با نیاز فرآیند کنترل می‌کند. درایوهای سرعت متغیر یا VFD بین منبع تغذیه و موتور قرار می‌گیرند و با تنظیم توان ورودی موتور، امکان کنترل سرعت و گشتاور را فراهم می‌کنند.

در یک درایو AC متداول، مسیر توان معمولاً شامل سه بخش اصلی است:

• یکسوکننده: برق AC ورودی را به DC تبدیل می‌کند.
• DC Link: انرژی DC را دریافت و با استفاده از خازن‌ها و در برخی ساختارها سلف‌ها، برای مرحله بعد آماده می‌کند.
• اینورتر: DC را به AC تبدیل می‌کند و با تغییر فرکانس و ولتاژ خروجی، شرایط موردنیاز موتور را ایجاد می‌کند.

درایو علاوه بر بخش قدرت، مدار کنترل نیز دارد. همین مدار است که تعیین می‌کند موتور با چه فرکانس، ولتاژ یا الگوریتم کنترلی کار کند.

برای نمونه، در کنترل V/f، نسبت ولتاژ و فرکانس برای کنترل شار موتور مورد استفاده قرار می‌گیرد. در روش‌های پیشرفته‌تر، امکان کنترل دقیق‌تر سرعت و گشتاور وجود دارد.

در نتیجه، وقتی درباره فرق اینورتر و درایو صحبت می‌کنیم، یکی از مهم‌ترین نکات این است که درایو یک سیستم کامل‌تر برای کنترل موتور است و اینورتر می‌تواند یکی از اجزای اصلی آن باشد.

مهم ترین تفاوت های درایو و اینورتر که باید بدانید

برای درک بهتر تفاوت‌ها، باید این دو تجهیز را از چند جنبه مختلف بررسی کرد.

فرق در هدف و وظیفه اصلی

مهم‌ترین تفاوت به هدف استفاده از دستگاه برمی‌گردد.

اینورتر در معنای فنی وظیفه تبدیل DC به AC را بر عهده دارد؛ اما درایو برای مدیریت توان و کنترل عملکرد موتور طراحی می‌شود. یک VFD می‌تواند فرکانس و ولتاژ خروجی را متناسب با نیاز موتور تغییر دهد و در نتیجه سرعت و گشتاور موتور را کنترل کند.

همین موضوع باعث می‌شود نتوان هر دستگاهی را که روی آن واژه Inverter نوشته شده، برای کنترل موتور مناسب دانست.

از طرف دیگر، درایو را نباید با سافت‌استارتر یکی دانست. سافت‌استارتر بیشتر برای کاهش تنش‌های راه‌اندازی و توقف موتور استفاده می‌شود، در حالی که VFD امکان کنترل سرعت موتور را در طول کار نیز فراهم می‌کند. برای بررسی جزئی‌تر این موضوع، خواندن مقاله تفاوت سافت استارتر و اینورتر می‌تواند برایتان مفید باشد.

تفاوت در قطعات داخلی و ساختار فیزیکی

ساختار یک اینورتر به نوع کاربرد آن بستگی دارد. برای مثال، یک اینورتر خورشیدی باید ورودی DC پنل‌ها را دریافت کرده و خروجی AC سازگار با شبکه ایجاد کند.

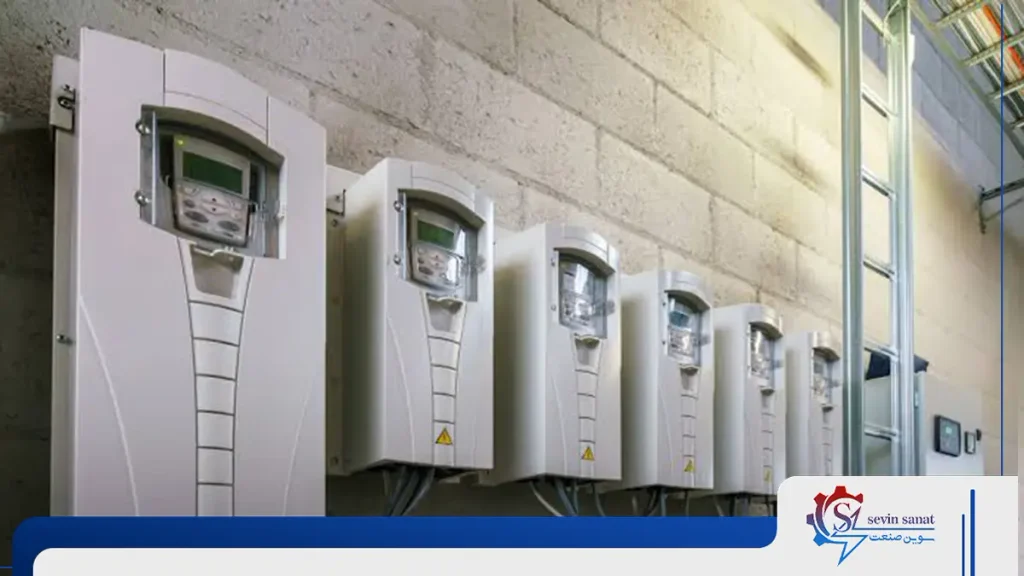

در مقابل، یک VFD صنعتی معمولاً ساختار گسترده‌تری دارد. یکسوساز، خازن‌های لینک DC، کلیدهای قدرت، مدار کنترل، سنسورها، سیستم خنک‌کاری و مدارهای حفاظتی می‌توانند در آن حضور داشته باشند. Rockwell Automation نیز ساختار متداول مبدل فرکانس را شامل یکسوساز، مدار میانی DC و اینورتر معرفی می‌کند.

البته این ساختار در همه درایوها دقیقاً یکسان نیست. برای نمونه، معماری‌های چنددرایوه می‌توانند از یک DC Bus مشترک استفاده کنند و چند واحد اینورتر را تغذیه کنند.

بنابراین تفاوت در ساختار فقط به تعداد قطعات محدود نمی‌شود؛ نوع طراحی مدار نیز براساس وظیفه‌ای که دستگاه باید انجام دهد تغییر می‌کند.

مقایسه نوع برق ورودی و خروجی دستگاه

یکی از اشتباهات رایج این است که تصور کنیم همه اینورترها ورودی و خروجی یکسانی دارند.

در یک اینورتر خورشیدی، ورودی معمولاً DC و خروجی AC است. اما در یک VFD متداول صنعتی، برق AC وارد دستگاه می‌شود، به DC تبدیل می‌شود و سپس دوباره به AC با فرکانس و ولتاژ قابل‌کنترل تبدیل می‌شود.

البته این قاعده برای همه درایوها مطلق نیست. برخی معماری‌های درایو می‌توانند از DC Bus یا ورودی DC استفاده کنند. بنابراین هنگام انتخاب دستگاه باید مشخصات فنی همان مدل بررسی شود.

امکانات کنترلی و میزان هوشمندی سیستم

یکی دیگر از موارد مهم در تفاوت اینورتر و درایو امکانات کنترلی است. درایوهای صنعتی بسته به مدل می‌توانند از روش‌های مختلف کنترل مانند V/f یا کنترل برداری پشتیبانی کنند. برخی مدل‌ها نیز قابلیت‌هایی مانند PID، ارتباط با PLC و HMI، ورودی و خروجی‌های قابل برنامه‌ریزی و ارتباطات صنعتی دارند.

این قابلیت‌ها باعث می‌شوند درایو فقط یک مبدل برق نباشد و بتواند بخشی از سیستم کنترل فرآیند را نیز بر عهده بگیرد.

برای مثال در یک سیستم پمپاژ، فشار مطلوب می‌تواند به عنوان مقدار مرجع در کنترلر تعریف شود و درایو با تغییر سرعت موتور، عملکرد پمپ را متناسب با نیاز سیستم تنظیم کند.

تفاوت در کاربردهای صنعتی و مصارف خانگی

اینورتر واژه‌ای بسیار گسترده است و در سیستم‌های خورشیدی، منابع تغذیه، UPS، تجهیزات جوشکاری و بسیاری از سامانه‌های الکترونیک قدرت دیده می‌شود. برای نمونه، اینورترهای خورشیدی برای تبدیل برق DC پنل به AC استفاده می‌شوند.

درایوهای صنعتی بیشتر برای کنترل موتور و فرآیند به کار می‌روند؛ از پمپ و فن گرفته تا نوار نقاله، ماشین‌آلات تولیدی و سیستم‌های حمل‌ونقل.

البته یک نکته مهم وجود دارد: صرف وجود کلمه «اینورتر» روی یک دستگاه به این معنا نیست که دستگاه برای موتور مناسب است.

مثلاً اینورتر جوشکاری برای تأمین جریان و ولتاژ مناسب فرآیند جوشکاری طراحی شده است، نه برای کنترل سرعت موتور. منابع Fronius نیز این تجهیزات را به عنوان منابع تغذیه جوشکاری معرفی می‌کنند که وظیفه تبدیل و تنظیم جریان برای قوس جوش را بر عهده دارند.

سیستم های حفاظتی و ایمنی موتور

درایوهای صنعتی معمولاً علاوه بر کنترل موتور، امکانات حفاظتی مختلفی نیز دارند. نوع حفاظت به مدل و سازنده بستگی دارد، اما حفاظت در برابر شرایطی مانند اضافه‌جریان، اضافه‌ولتاژ، افزایش دما و اضافه‌بار در بسیاری از محصولات وجود دارد.

در مدل‌های پیشرفته‌تر، امکانات ایمنی اختصاصی نیز ممکن است ارائه شود. برای مثال، برخی درایوهای صنعتی از قابلیت Safe Torque Off یا STO پشتیبانی می‌کنند.

بنابراین هنگام انتخاب درایو نباید فقط توان موتور را ملاک قرار داد. شرایط بار، جریان نامی، روش توقف، نیازهای ایمنی و محیط نصب نیز باید بررسی شوند.

اختلاف قیمت و هزینه های خرید

مقایسه قیمت اینورتر و درایو به صورت کلی چندان دقیق نیست؛ چون هر دو عنوان، طیف وسیعی از محصولات را شامل می‌شوند.

یک اینورتر ساده ممکن است برای یک کاربرد مشخص طراحی شده باشد، در حالی که یک درایو صنعتی پیشرفته می‌تواند امکانات کنترلی، ارتباطی و حفاظتی بسیار بیشتری داشته باشد.

به همین دلیل، بهتر است پیش از خرید درایو ابتدا نوع موتور، توان، جریان، نوع بار، شرایط محیطی و امکانات کنترلی موردنیاز مشخص شود و بعد مدل‌های مناسب با هم مقایسه شوند.

برای کار ما درایو مناسب تر است یا اینورتر؟ بررسی معیارهای مهم انتخاب

اگر هدف شما کنترل سرعت، گشتاور یا عملکرد یک موتور الکتریکی است، باید سراغ تجهیزی بروید که مشخصاً برای همان موتور و کاربرد طراحی شده باشد.

برای انتخاب، این موارد را بررسی کنید:

1. نوع موتور
   مشخص کنید موتور القایی، سنکرون، PM یا نوع دیگری است. درایو باید با موتور موردنظر سازگار باشد.
2. توان و جریان
   انتخاب درایو فقط بر اساس کیلووات انجام نمی‌شود. جریان نامی موتور نیز باید با ظرفیت درایو سازگار باشد.
3. نوع بار
   پمپ و فن با بارهایی مانند اکسترودر، نوار نقاله سنگین یا بالابر رفتار یکسانی ندارند. حتی در یک توان مشخص، نوع Duty می‌تواند انتخاب درایو را تغییر دهد.
4. گشتاور راه‌اندازی
   در بارهایی که برای شروع حرکت به گشتاور بالایی نیاز دارند، قابلیت اضافه‌بار و روش کنترل اهمیت بیشتری پیدا می‌کند.
5. روش کنترل
   براساس گزارش سایت ABB، برای کاربرد ساده ممکن است V/f کافی باشد، اما در کاربردهایی که کنترل دقیق‌تر سرعت یا گشتاور لازم است، باید سراغ روش‌های کنترل پیشرفته‌تر رفت.
6. نیاز به فیدبک
   اگر دقت سرعت یا موقعیت اهمیت زیادی دارد، بررسی قابلیت استفاده از انکودر و کنترل حلقه‌بسته ضروری است. در برخی کاربردهای موقعیت‌یابی، کنترل حلقه‌بسته عملکرد دقیق‌تر نسبت به حالت Open Loop فراهم می‌کند.
7. شرایط محیطی
   دما، گردوغبار، تهویه تابلو، رطوبت و شرایط نصب می‌توانند روی انتخاب و طول عمر درایو اثر بگذارند.
8. ارتباطات صنعتی
   اگر درایو قرار است با PLC، HMI یا شبکه صنعتی ارتباط داشته باشد، پروتکل‌ها و پورت‌های ارتباطی آن اهمیت پیدا می‌کنند.
9. هارمونیک و نویز
   در پروژه‌های حساس باید اثر تجهیزات الکترونیک قدرت بر کیفیت توان و هارمونیک‌های شبکه نیز بررسی شود.
10. خدمات فنی و تامین قطعات
    در پروژه صنعتی، انتخاب تجهیز فقط به خرید آن ختم نمی‌شود. نصب، پارامتردهی، عیب‌یابی، تعمیر و دسترسی به قطعات نیز اهمیت دارد. مجموعه‌هایی مانند سوین صنعت خدمات فروش، تعمیر، نصب و پارامتردهی درایو و تجهیزات اتوماسیون صنعتی ارائه می‌کنند.

در نهایت، انتخاب صحیح بیشتر از آنکه به اسم «اینورتر» یا «درایو» وابسته باشد، به مشخصات واقعی موتور و نیاز فرآیند بستگی دارد.

نگاهی کوتاه به آنچه درباره تفاوت اینورتر و درایو گفتیم

اگر بخواهیم تفاوت اینورتر و درایو را در یک جمله خلاصه کنیم، باید بگوییم اینورتر در معنای فنی یک مبدل DC به AC است، اما درایو یک سیستم کنترل توان و عملکرد موتور است که در ساختار بسیاری از مدل‌های آن، یک بخش اینورتر نیز وجود دارد.

با این حال، در بازار ایران این دو اصطلاح همیشه با این تفکیک فنی استفاده نمی‌شوند و «اینورتر» اغلب به VFDهای کنترل دور موتور گفته می‌شود. بنابراین برای انتخاب تجهیز، نام دستگاه به تنهایی کافی نیست و باید مشخصات فنی، نوع ورودی و خروجی، نوع موتور، توان، جریان، روش کنترل و کاربرد واقعی دستگاه بررسی شود.

در نهایت، اگر هدف کنترل سرعت یا گشتاور موتور است، بهتر است به جای تمرکز روی عنوان اینورتر یا درایو، مشخصات فنی تجهیز را با نیاز واقعی موتور و فرآیند تطبیق دهید.
