اگر تعمیر درایو g120 برایتان به یک دغدغه فوری تبدیل شده، احتمالاً دستگاه با یکی از خطاهای رایج مانند F00001 (Overcurrent)، F00002 (Overvoltage)، F00004 (Over Temperature) یا F00011 (Motor Over Temperature) متوقف شده و ادامه کار تاسیسات و سیستمهای شما (از پمپهای آب صنعتی گرفته تا تجهیزات اتوماسیون) را مختل کرده است. سری SINAMICS g120 یکی از پرکاربردترین خانوادههای درایوهای زیمنس در صنایع مختلف است و به دلیل ساختار ماژولار و قابلیتهای کنترلی پیشرفته، در بسیاری از فرآیندهای صنعتی، سیستمهای انتقال مواد، پمپها و کمپرسورها مورد استفاده قرار میگیرد. همین سطح از پیچیدگی باعث میشود عیب یابی درایو g120 و تعمیر آن نیازمند دانش تخصصی، تجهیزات تست و آشنایی کامل با سختافزار آن باشد.
در سوین صنعت، عیبیابی کاملاً رایگان انجام میشود و پس از بررسی دقیق، هزینه تعمیر بهصورت شفاف اعلام خواهد شد. تمامی خدمات بدون برونسپاری و در کارگاه تخصصی مجموعه انجام میشود؛ بنابراین علاوه بر نظارت برا کیفیت کار، زمان تعمیر نیز به حداقل میرسد. اگر درایو زیمنس G120 شما در بخشهایی مانند Power Module، Control Unit، بردهای تغذیه، مدار قدرت یا تنظیمات نرمافزاری دچار نقص فنی شده است، مهندسان و تکنسینهای باسابقه ما آن را با استفاده از تجهیزات پیشرفته کارگاهی عیبیابی و تعمیر میکنند؛ از آنجا که بازگشت بدون ریسک درایو به چرخه کار اولویت ماست، خدمات تعمیر اینورتر g120 در تهران و سراسر ایران همراه با گارانتی کتبی ۱ الی ۳ ماهه روی بخش تعمیر شده ارائه میشود تا خیال شما از باب کیفیت خدمات آسوده باشد.
کارشناسان ما آماده دریافت درخواست شما هستند.
SINAMICS g120 یکی از محبوبترین درایوهای ولتاژ پایین (Low Voltage Drive) شرکت زیمنس است که با طراحی ماژولار، انعطافپذیری بالایی در انتخاب و تعمیر دارد. این سری از دو بخش اصلی شامل Power Module (ماژول قدرت) و Control Unit (برد کنترل) تشکیل شده است که بهصورت مستقل قابل تعویض یا تعمیر هستند. همین ویژگی باعث شده در بسیاری از موارد، بدون نیاز به تعویض کامل دستگاه، بتوان تنها بخش آسیبدیده را تعمیر یا جایگزین کرد و هزینههای نگهداری را به شکل قابلتوجهی کاهش داد.
درایوهای g120 در توانها و مدلهای مختلف تولید شدهاند و از حالتهای کنترلی متنوعی مانند V/f Control، Sensorless Vector Control (SLVC) و در برخی مدلها Vector Control همراه با انکودر پشتیبانی میکنند. این قابلیتها باعث شده این خانواده در صنایع نفت و گاز، فولاد، سیمان، صنایع غذایی، بستهبندی، آب و فاضلاب، تهویه صنعتی، ماشینسازی و خطوط انتقال مواد کاربرد گستردهای داشته باشد.
یکی از مزیتهای مهم در تعمیر درایو g120 زیمنس، امکان دسترسی به اطلاعات دقیق عملکرد دستگاه از طریق نرمافزارهای رسمی زیمنس است. مانیتورینگ و عیبیابی نرمافزاری با ابزارهای رسمی زیمنس یعنی Startdrive و STARTER است. این نرمافزارها امکان مشاهده آنلاین خطاها، تست عملکرد قطعات و تهیه نسخه پشتیبان (Backup) از تنظیمات را پیش از شروع کار فراهم میکنند تا پارامترهای درایو پس از تعمیر بدون هیچ تغییری بازیابی شوند.

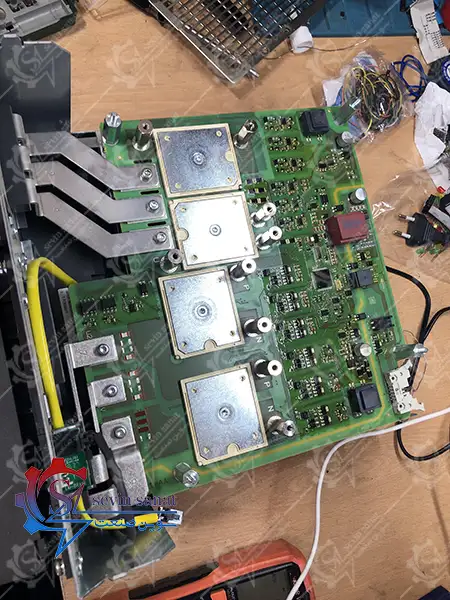

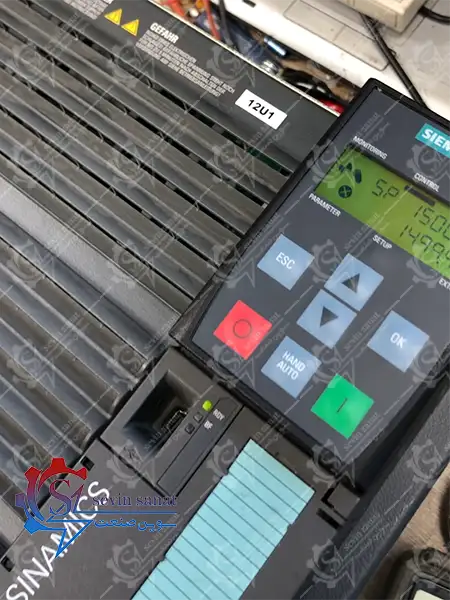

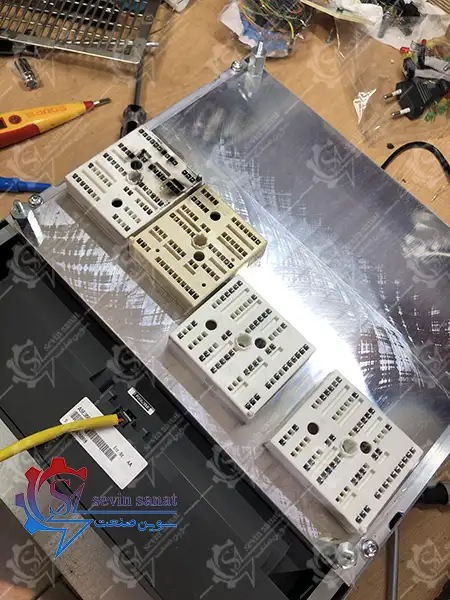

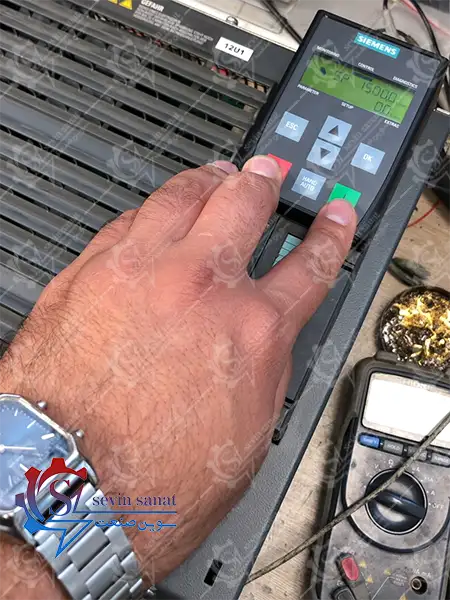

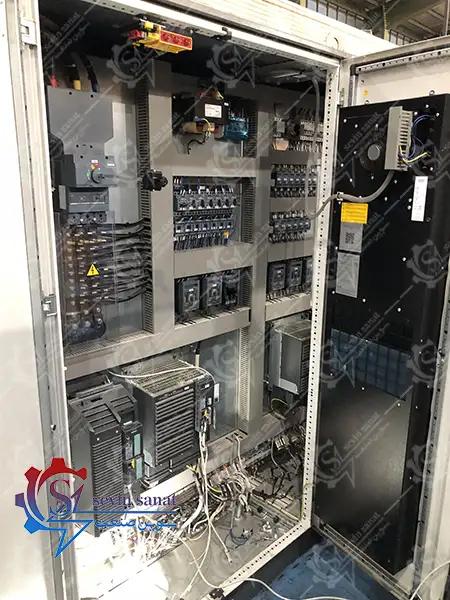

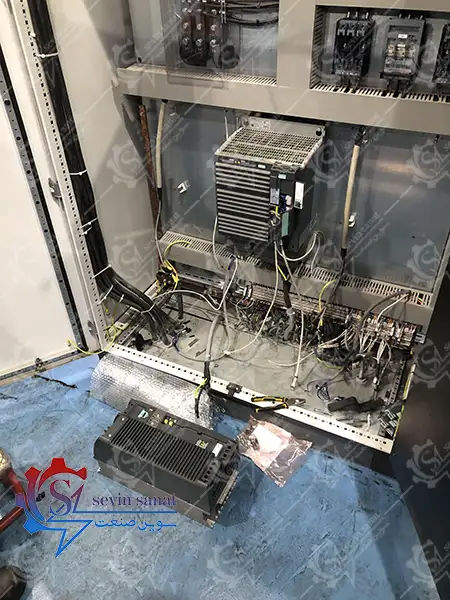

تصاویر این بخش، نمونهای از تعمیر اینورتر g120 در توانها و مدلهای مختلف هستند که پس از رفع ایرادات سختافزاری و نرمافزاری، تحت تست عملکرد واقعی قرار گرفته و سپس به مشتری تحویل داده شدهاند.
در سوین صنعت، خدمات تعمیر درایو g120 پس از ثبت درخواست و دریافت دستگاه، با عیبیابی اولیه رایگان آغاز میشود. پس از بررسی کامل بخشهای سختافزاری و نرمافزاری، علت اصلی خرابی مشخص و هزینه تعمیر بهصورت شفاف به مشتری اعلام خواهد شد. پس از تأیید، پیش از هرگونه اقدام، از پارامترها و تنظیمات درایو نسخه پشتیبان (Backup) تهیه میشود تا اطلاعات دستگاه حفظ شود.
تماس با سوین صنعت
۰۲۱-۸۸۳۰۴۳۰۰
ارسال دستگاه به شرکت
از تهران و سراسر ایران
عیبیابی رایگان
۱ تا ۲ روز کاری
اعلام هزینه
تعمیر با تایید مشتری آغاز میشود
تعمیرات تخصصی
سختافزاری و نرمافزاری
1 تا 3 روز کاری
تست در شرایط واقعی
گزارش فنی + ویدئو ارسال میشود
تحویل دستگاه
ارسال رایگان دستگاه به محل مشتری
گارانتی بخش تعمیر شده
۱ تا ۳ ماه
درخواست تعمیر فوری اینورتر
نیاز به تعویض قطعات گرانقیمت نیست! ابتدا دستگاه شما را به صورت کاملاً رایگان عیبیابی کرده و تنها پس از اعلام هزینه و تایید نهایی شما، فرآیند تعمیرات را آغاز میکنیم. شماره خود را ثبت کنید تا کارشناسان ما با شما تماس بگیرند.
یکی از نخستین سؤالات مشتریان این است که هزینه تعمیرات اینورتر g120 زیمنس چقدر خواهد بود. واقعیت این است که برای این سؤال نمیتوان یک عدد ثابت اعلام کرد، زیرا قیمت نهایی به عواملی مانند توان نامی و ظرفیت دستگاه، میزان آسیب وارد شده به مدارها و… بستگی دارد و تا قبل از انجام عیبیابی دقیق، امکان برآورد واقعی هزینه وجود ندارد.
علت:
● توان درایو و موتور با یکدیگر همخوانی ندارد.
● سیمپیچهای موتور دچار اتصال کوتاه شدهاند.
● بین خروجی درایو و موتور اتصال بدنه رخ داده است.
● طول کابل موتور بیش از حد مجاز است.
● پارامترهای موتور بهدرستی تنظیم نشدهاند.
● مقدار پارامتر مقاومت استاتور (P0350(بهدرستی تنظیم نشده است.
راهکار:
● بررسی کنید توان موتور (P0307) باید با توان درایو (r206) یکسان باشد.
● طول کابل موتور را بررسی کنید.
● کابل موتور و سیمپیچهای موتور را از نظر اتصال کوتاه یا اتصال بدنه بررسی کنید.
● پارامترهای موتور را بهدرستی تنظیم کنید.
● زمان شیب صعودی در پارامتر (P1120) را افزایش دهید.
● مقدار بوست هنگام استارت را در پارامتر (P1312)کاهش دهید.
● در صورت رفع نشدن خطا با نمایندگی تعمیرات درایو زیمنس شرکت سوین صنعت تماس بگیرید.
علت:
● ولتاژ برق ورودی درایو بیش از حد استاندارد است.
● موتور در حالت ژنراتوری قرار گرفته است.
راهکار:
● ولتاژ تغذیه را بررسی کنید تا در محدوده استاندارد درجشده روی پلاک موتور باشد.
● مقدار پارامتر زمان شیب نزولی (P1121(را با توجه به نوع بار و میزان اینرسی تنظیم کنید.
● توان مقاومت ترمز مورد نیاز را بررسی کنید تا در محدوده تعیینشده در منوال باشد.
علت:
● ولتاژ ورودی درایو زیمنس G120 کمتر از مقدار مورد نیاز است.
● کابل یا فیوز ورودی قطع شده است.
راهکار:
● کابل ورودی را بررسی کنید.
● فیوزهای ورودی را بررسی کنید و از سالم بودن آنها اطمینان حاصل کنید.
علت:
● مسیر گردش هوا برای خنکسازی درایو مسدود شده است.
● دمای محیط نصب درایو بیش از حد مجاز است.
● فن خنککننده درایو خراب شده است.
● توان موتور و درایو در یک محدوده مناسب قرار ندارند.
راهکار:
● از سالم بودن فن درایو اطمینان حاصل کنید. (معمولاً در حالت ران نرمال، فن درایو شروع به کار میکند.)
● دمای محیط نصب درایو را بررسی کنید.
● مسیر هوا برای خنکسازی را بررسی کنید.
● تطابق توان موتور و درایو را بررسی کنید.
● در صورت برطرف نشدن خطا با واحد تعمیرات سوین صنعت تماس بگیرید.
علت:
● درایو تحت اضافه بار قرار گرفته است.
● توان موتور و توان درایو با یکدیگر مطابقت ندارند.
راهکار:
● درایو مناسب با مشخصات موتور انتخاب کنید.
● در صورت برطرف نشدن خطا با سوین صنعت تماس بگیرید.
علت:
● دمای موتور بیش از حد مجاز افزایش یافته است.
● موتور تحت اضافه بار قرار گرفته است.
راهکار:
● بررسی کنید موتور تحت بار زیاد یا دارای گیر مکانیکی نباشد.
● پارامتر Over temperature (P0626 – P0628) را تنظیم کنید.
● سطح هشدار اضافه دما را در پارامتر P0604 تنظیم کنید.
علت:
● یکی از فازهای ورودی درایو قطع شده است.
● سیمبندی ورودی دچار مشکل یا قطعی شده است.
راهکار:
● سیمبندی ورودی را بررسی کنید.
● از نبود قطعی در ورودی درایو اطمینان حاصل کنید.
● در صورت باقی ماندن خطا، احتمال وجود ایراد سختافزاری در درایو وجود دارد و باید بررسی تخصصی انجام شود.
علت:
● مجموع جریان فازها بیش از ۵ درصد جریان نامی درایو شده است.
● اتصال بدنه در درایو یا موتور رخ داده است.
راهکار:
● موتور و کابلهای خروجی را از نظر اتصال بدنه بررسی کنید.
● وضعیت عایقبندی موتور و درایو را بررسی کنید.
علت:
● یکی از فازهای خروجی درایو قطع شده است.
● سیم خروجی درایو در ترمینالهای قدرت U، V، W آسیب دیده یا قطع شده است.
● سیمپیچهای موتور دچار مشکل شدهاند.
راهکار:
● سیمهای خروجی درایو را بررسی کنید.
● ترمینالهای قدرت U، V، W را بررسی کنید.
● از سالم بودن سیمپیچهای موتور اطمینان حاصل کنید.
● در صورت پایدار بودن خطا، احتمال ایراد در برد قدرت درایو وجود دارد.
علت:
● ایراد سختافزاری در فاز W وجود دارد.
● اضافه جریان در فاز W رخ داده است.
● اتصال بدنه در مدار فاز W ایجاد شده است.
راهکار:
● سیمبندی درایو و موتور را بررسی کنید.
● فاز W و مسیرهای مرتبط با آن را بررسی کنید.
● در صورت برطرف نشدن خطا، احتمال ایراد در برد قدرت در لاین W وجود دارد.
علت:
● اطلاعات موتور بهدرستی توسط درایو خوانده نمیشود.
● اتصال موتور به درایو صحیح نیست.
● پارامترهای موتور (P0304 تا P0311) مطابق پلاک موتور تنظیم نشدهاند.
● سربندی موتور روی تخته کلم اشتباه است.
راهکار:
● اتصال موتور به درایو را بررسی کنید.
● پارامترهای موتور را مطابق اطلاعات پلاک تنظیم کنید.
● سربندی موتور (ستاره یا مثلث) را بررسی کنید.
علت:
● در بخش قدرت درایو خطا وجود دارد.
● اطلاعات برد قدرت توسط کنترل یونیت خوانده نمیشود.
● ارتباط بین برد قدرت و کنترل یونیت دچار مشکل شده است.
راهکار:
● ارتباط بین برد قدرت و کنترل یونیت را بررسی کنید.
● کنترل یونیت را تعمیر یا تعویض کنید.
● برد قدرت را تعمیر یا تعویض کنید.
علت:
● درایو مقدار ست پوینت را از PLC دریافت نمیکند.
راهکار:
● خطا را ریست کنید.
● ارتباط بین PLC و درایو را بررسی کنید.
● در صورت باقی ماندن خطا، کنترل یونیت باید تعمیر یا تعویض شود.
علت:
● مقدار تنظیمی یا ست پوینت از طریق USS به درایو منتقل نمیشود.
راهکار:
● USS Master را بررسی کنید.
● ارتباط USS بین تجهیزات را بررسی کنید.
علت:
● سیم سنسور آنالوگ قطع شده است.
● سنسور آنالوگ خراب شده است.
راهکار:
● سیمکشی سنسور آنالوگ را بررسی کنید.
● عملکرد و سلامت سنسور را بررسی کنید.
علت:
● سیگنال انکودر قطع شده است.
● سیمکشی انکودر دچار مشکل شده است.
● انکودر دارای خطا است.
راهکار:
● ابتدا درایو را از حالت RUN خارج کنید تا درایو در وضعیت STOP قرار گیرد.
● سیمکشی انکودر را بررسی کنید.
● بررسی کنید انکودر خطا نداشته باشد.
● پارامتر P1300=0 را برای ران شدن در فرکانس ثابت تنظیم کنید و فیدبک انکودر را در پارامتر r0061 بررسی کنید.
● زمان آستانه خطای انکودر را در پارامتر P0942 افزایش دهید.
رایجترین عوامل خرابی اینورتر g120 زیمنس عبارتاند از:
در مستندات رسمی زیمنس نیز بسیاری از خطاهای رایج مانند اضافهجریان، اضافهولتاژ، افت ولتاژ، افزایش دمای اینورتر، قطع فاز ورودی، خطای انکودر و خطاهای EEPROM مستقیماً با عواملی مانند سیمبندی نامناسب، اضافهبار، تهویه نامناسب، پارامتردهی اشتباه یا خرابی ماژولهای داخلی مرتبط دانسته شدهاند. به همین دلیل، در یک فرآیند تعمیر اصولی، صرفاً پاک کردن کد خطا کافی نیست و علت اصلی ایجاد Fault باید بهصورت ریشهای برطرف شود.
اگرچه تعمیر اینورتر g120 زیمنس در بسیاری از موارد امکانپذیر است، اما رعایت چند نکته ساده در زمان بهرهبرداری میتواند احتمال خرابی و توقف ناگهانی دستگاه را به میزان قابل توجهی کاهش دهد. بخش زیادی از ایراداتی که در درایوهای صنعتی مشاهده میشود، ناشی از شرایط نامناسب نصب، سرویس دورهای نامنظم یا نوسانات شبکه برق است؛ عواملی که با یک برنامه نگهداری پیشگیرانه (PM) تا حد زیادی قابل کنترل هستند.
| نگهداری از اینورتر G120 |
|---|
| تمیز کردن فیلترها، هیتسینک و مسیر گردش هوا برای جلوگیری از افزایش دمای دستگاه. |
| کنترل عملکرد فن خنککننده و تعویض آن در صورت کاهش راندمان یا ایجاد صدای غیرعادی. |
| بررسی سلامت کابلهای ورودی، خروجی و ارت از نظر شل بودن اتصالات یا آسیبدیدگی عایق. |
| اندازهگیری ولتاژ ورودی و اطمینان از قرار گرفتن آن در محدوده مجاز. |
| بازبینی وضعیت خازنهای لینک DC در سرویسهای دورهای، بهویژه در درایوهای با عمر کاری بالا. |
| کنترل دمای داخل تابلو برق و استفاده از سیستم تهویه مناسب. |
| تهیه نسخه پشتیبان از پارامترهای درایو پس از هر تغییر مهم در تنظیمات. |
| جلوگیری از نفوذ گردوغبار، رطوبت، بخارات روغن و سایر آلودگیهای رسانا به داخل تابلو برق. |
| انجام سرویس و بازدید دورهای توسط کارشناسان متخصص، بهویژه در خطوط تولیدی که توقف آنها هزینه بالایی به همراه دارد. |
رعایت این نکات علاوه بر افزایش طول عمر تجهیزات، احتمال بروز خطاهای ناشی از اضافهدما، اضافهجریان، افت یا افزایش ولتاژ و خرابی قطعات الکترونیکی را نیز کاهش میدهد و از تحمیل هزینههای تعمیرات سنگین جلوگیری میکند.
تعمیر درایو زیمنس نیازمند تجربه در بخش الکترونیک قدرت، نرمافزارهای زیمنس و عیبیابی دقیق است؛ زیرا یک تعمیر غیرتخصصی میتواند باعث تکرار خطا و توقف مجدد تجهیزات صنعتی شود. سوین صنعت به عنوان نمایندگی تعمیر اینورتر g120 با بیش از 10 سال سابقه کاری وبهرهگیری از تکنسینها و مهندسین برق با تجربه، تعمیرات سریهای مختلف این برند را بهصورت تخصصی انجام میدهد. تعمیرات شامل بررسی برد کنترل، بخش قدرت، مشکلات نرمافزاری، تنظیم پارامترها و تست نهایی دستگاه است.
استفاده از قطعات اصلی زیمنس، گارانتی کتبی بخش تعمیر شده (۱ الی ۳ ماهه)، پشتیبانی فنی پس از تحویل، تحویل سریع و قیمتگذاری منصفانه و رضایت مشتریان از خدمات تعمیرات در سراسر کشور از مهمترین مزایای سوین صنعت است. هدف این مجموعه، بازگرداندن درایو به شرایط کاری پایدار و جلوگیری از خرابیهای مجدد در خطوط تولید است.
خدمات عیب یابی ما 1 الی 2 روز و فرایند تعمیرات بسته به نوع خرابی، معمولا بین 1 الی 3 روز کاری زمان میبرد.
بخش قدرت وظیفه کنترل انرژی و خروجی موتور را دارد، در حالی که برد کنترل مسئول پردازش فرمانها و تنظیمات نرمافزاری است. هر دو بخش قابل تعمیر یا تعویض هستند.
اگر هزینه تعمیر، قطعات مورد نیاز یا میزان آسیبدیدگی بسیار بالا باشد، ممکن است خرید درایو جدید گزینه مناسبتری باشد. تشخیص این موضوع پس از عیبیابی دقیق انجام میشود.
افزایش دما، صدای غیرعادی فن، ریست شدن مکرر، کاهش عملکرد موتور و هشدارهای متناوب میتوانند نشانه شروع خرابی باشند.
با بررسی ارتباطات، تست پنل، کارت حافظه و پارامترهای درایو میتوان منبع مشکل را مشخص کرد. عیبیابی تخصصی از تعویض قطعات اشتباه جلوگیری میکند.
