لیست خطاهای اینورتر دلتا؛ عیب‌یابی کدهای خطا به تفکیک سری‌ها و راهکارهای رفع خطا

خطاهای اینورتر دلتا از چالش‌های فنی رایج در سیستم‌های اتوماسیون صنعتی هستند که بروز آن‌ها عملکرد خطوط تولید را متوقف می‌کند؛ اما شناخت دقیق این کدها به شما کمک می‌کند در کوتاه‌ترین زمان ممکن عیب سیستم را شناسایی و برطرف کنید. کدهای خطای بررسی‌شده در این محتوای تخصصی مربوط به سه سری پرکاربرد و محبوب بازار یعنی Delta-B (VFD-B)، Delta-C2000 و Delta-M (VFD-M) است. در این مقاله شما با لیست کاملی از خطاهای جریان، ولتاژ، دما، خطاهای سخت‌افزاری و حتی مشکلات بدون کد نظیر روشن نشدن دستگاه آشنا می‌شوید و علت‌ها و راهکارهای علمی رفع هر یک را خواهید آموخت. در صورتی که پس از مطالعه این راهنما مشخص شد عیب دستگاه ریشه سخت‌افزاری پیچیده دارد، فرآیند عیب‌یابی تخصصی و تعمیر درایو دلتا را به مهندسان مجرب سوین صنعت بسپارید.

جدول مقایسه‌ای نحوه نمایش کدهای خطا در سه سری دلتا

در این جدول، 10 تا از مهم‌ترین خطاهای سه سری محبوب اینورتر دلتا جمع‌آوری شده است:

عنوان خطا (فارسی و انگلیسی)	سری Delta-B	سری Delta-C2000	سری Delta-M
اضافه‌جریان (Over-current)	OCA / OCD / OCN	ocA / ocd / ocn	oc / ocR
اضافه ولتاژ دی‌سی (Over-voltage)	OV	ovA / ovd / ovn / ovS	ov
افت ولتاژ (Low-voltage / Under-voltage)	LV	LvA / Lvd / Lvn / LvS	Lu
خطای اتصال به زمین (Ground Fault)	GFF	GFF	GFF
افزایش دمای هیت‌سینک (Overheating)	OH	oH1 / oH2	oH
اضافه‌بار درایو / موتور (Overload)	OL / OL2	oL	oL / oL2
قطع فاز ورودی یا خروجی (Phase Loss)	PHL	OrP / OPHL	PHL
خطای سنسور جریان (Current Sensor Error)	CF3.3 – CF3.5	cd1 / cd2 / cd3	cf3
خطای سخت‌افزاری داخلی (Hardware Fault)	—	—	HPF
خطای خارجی مدار فرمان (External Fault)	EF / EF1	EF / EF1	EF

لیست خطاهای درایو DELTA-B

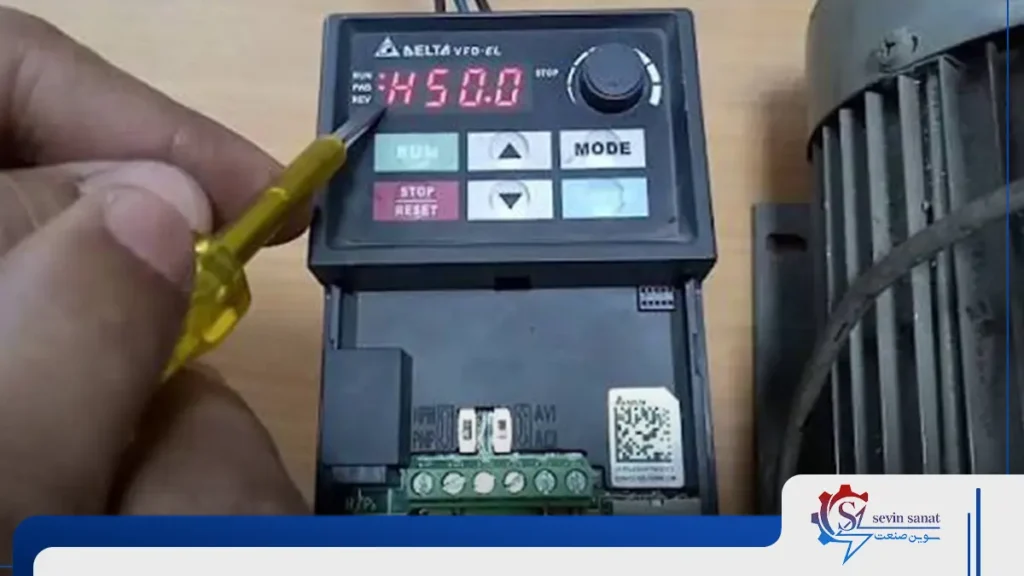

خطاهای اینورتر در این سری معمولاً به صورت حروف بزرگ انگلیسی روی کی‌پد نمایش داده می‌شوند. در ادامه مشخصات، علت‌ها و راهکارهای دقیق هر خطا آورده شده است:

خطای OC در اینورتر DELTA سری B

عنوان خطا: اضافه‌جریان / Over current

علت‌ها:

• اعمال بار سنگین ناگهانی به شفت موتور
• اتصال کوتاه در کابل‌های خروجی یا داخل سیم‌پیچ موتور
• تنظیم اشتباه پارامترهای جریان و تقویت گشتاور (Torque Compensation)
• آسیب‌دیدگی سخت‌افزاری آی‌سی‌های درایور یا ماژول IGBT

راهکارها:

• بررسی مکانیکی موتور و بار جهت اطمینان از عدم گیرپاژ
• جدا کردن کابل‌های موتور از درایو و تست عایقی موتور با میگر
• افزایش زمان شتاب‌گیری یا کاهش میزان تقویت گشتاور دستی
• ارسال درایو به کارگاه تعمیرات در صورت پایداری خطا بدون اتصال موتور

خطای OH در درایو DELTA-B

عنوان خطا: افزایش دما / Overheating

علت‌ها:

• خرابی یا توقف فن خنک‌کننده اینورتر
• تجمع شدید گرد و غبار و پلیسه روی پره‌های هیت‌سینک
• بالا بودن دمای محیط نصب تابلو برق (بیش از حد مجاز)
• کارکرد طولانی‌مدت درایو در فرکانس‌های پایین زیر بار سنگین

راهکارها:

• پاک‌سازی و بادگیری هیت‌سینک پشت درایو
• تست عملکرد فن و تعویض آن در صورت نیاز
• نصب کولر تابلو یا بهبود سیستم تهویه محیطی
• استفاده از فن اکسترنال برای موتور در فرکانس‌های پایین

خطای OV در درایو DELTA-B

عنوان خطا: اضافه ولتاژ / Over voltage

علت‌ها:

• برگشت انرژی ژنراتوری موتور به سمت درایو (بارهای با اینرسی بالا یا جرثقیلی)
• کوتاه بودن بیش از حد زمان کاهش سرعت (DEC)
• نوسان و افزایش ولتاژ شبکه برق ورودی

راهکارها:

• افزایش زمان شیب نزول یا همان پارامتر Deceleration Time
• استفاده از واحد ترمز (Brake Unit) و مقاومت ترمز (Braking Resistor) مناسب
• بررسی ولتاژ شبکه ورودی با مولتی‌متر و نصب استابلایزر در صورت نیاز

خطای LV در اینورتر DELTA سری B

عنوان خطا: افت ولتاژ / Low voltage

علت‌ها:

• افت ولتاژ لحظه‌ای یا دائم در شبکه برق ورودی
• جریان‌کشی بیش از حد از یک شبکه ضعیف در لحظه استارت سایر تجهیزات
• خرابی کنتاکتور داخلی یا مدار شارژ خازن‌ها (سافت استارت داخلی درایو)

راهکارها:

• کنترل کیفیت شبکه برق ورودی و ابعاد کابل‌های تغذیه
• بررسی خازن‌های لینک DC و رله شارژ توسط تعمیرکار
• تنظیم پارامترهای مربوط به تاب‌آوری افت ولتاژ لحظه‌ای

خطای OL در درایو DELTA سری B

عنوان خطا: اضافه‌بار درایو / Overload

علت‌ها:

• کشیدن جریانی فراتر از جریان نامی اینورتر در یک بازه زمانی مشخص
• انتخاب درایو با توانی کمتر از توان مورد نیاز بار (عدم تطابق توان)
• گیر مکانیکی کوچک یا افزایش اصطکاک در قطعات مکانیکی سیستم

راهکارها:

• کاهش بار مکانیکی یا جایگزینی اینورتر با یک پله رنج توانی بالاتر
• بررسی دقیق جریان مصرفی با آمپرمتر کلمپی و مقایسه با پلاک درایو

خطای OL2 در درایو دلتا سری B

عنوان خطا: اضافه‌بار موتور / Overload 2

علت‌ها:

• کارکرد الکتروموتور در بارهای نامتناسب با توان نامی آن
• تنظیمات غلط پارامترهای حفاظتی موتور در درایو (مانند جریان نامی موتور)
• قطع فاز یا نیم‌سوز شدن سیم‌پیچ الکتروموتور

راهکارها:

• تنظیم دقیق پارامتر جریان نامی موتور بر اساس اطلاعات پلاک
• کاهش بار روی شفت موتور
• تست جریانی فازهای موتور به صورت مجزا

خطای CE در درایو دلتا سری B

عنوان خطا: خطای ارتباطی / Communication Error

علت‌ها:

• قطعی یا شل شدن کابل ارتباطی RS-485 (شبکه مدباس)
• تنظیمات نادرست پارامترهای شبکه (Baud Rate، Parity، ID درایو)
• وجود نویز شدید مغناطیسی روی کابل‌های داتا

راهکارها:

• بررسی اتصالات ترمینال‌های شبکه و کابل‌ها
• تطبیق کامل پارامترهای ارتباطی درایو با کنترلر اصلی (PLC یا HMI)
• استفاده از کابل شیلددار و ارت کردن صحیح شیلد کابل

خطای OCA در اینورتر دلتا سری B

عنوان خطا: اضافه‌جریان در شتاب‌گیری / Over-current during acceleration

علت‌ها:

• زمان شتاب‌گیری (ACC) برای بار بسیار کوتاه است
• گشتاور راه‌اندازی بار بالا بوده و موتور قفل می‌کند
• اتصال کوتاه لحظه‌ای در فرکانس‌های خاص

راهکارها:

• افزایش زمان شتاب‌گیری از طریق پارامتر مربوطه
• استفاده از مد کنترلی مناسب (مانند سنشورلس وکتور کنترل به جای V/F)

خطای OCD در درایو دلتا سری B

عنوان خطا: اضافه‌جریان در کاهش سرعت / Over-current during deceleration

علت‌ها:

• زمان شیب نزول (DEC) بسیار کوتاه تنظیم شده است
• برگشت شدید انرژی به درایو و اشباع جریان

راهکارها:

• افزایش زمان توقف موتور
• نصب یا تست سلامت مقاومت ترمز

خطای OCN در اینورتر دلتا سری B

عنوان خطا: اضافه‌جریان در سرعت ثابت / Over-current during constant speed operation

علت‌ها:

• تغییرات ناگهانی و ضربه‌ای در بار مکانیکی حین کار پایدار
• افت ناگهانی ولتاژ ورودی و تلاش درایو برای حفظ توان خروجی با افزایش جریان

راهکارها:

• بررسی خط تولید و مکانیزم‌های بار جهت جلوگیری از شوک‌های مکانیکی
• بررسی پایداری ولتاژ منبع تغذیه

خطای EF در درایو دلتا سری B

عنوان خطا: خطای خارجی / External Fault

علت‌ها:

• فعال شدن ترمینال ورودی دیجیتالی که برای خطای خارجی (External Fault) تعریف شده است
• باز شدن مدار حفاظتی جانبی (مانند بی‌متال یا کنترل فاز خارجی)

راهکارها:

• بررسی وضعیت شستی‌ها یا سنسورهای متصل به مدار فرمان درایو
• بررسی و اصلاح پارامترهای تخصیص‌یافته به ورودی‌های دیجیتال

خطای EF1 در درایو دلتا سری B

عنوان خطا: توقف اضطراری / Emergency Stop

علت‌ها:

• فشرده شدن شستی استوپ اضطراری (قارچی) متصل به درایو
• قطعی در مسیر سیگنال ایمنی مدار فرمان

راهکارها:

• آزاد کردن شستی قارچی اضطراری و ریست کردن درایو
• چک کردن کابل‌کشی مدار ایمنی تابلو

خطای CF3.3 – CF3.4 – CF3.5 در اینورتر دلتا سری B

عنوان خطا: خطای داخلی مدار فاز خروجی / U-phase, V-phase, W-phase Error

علت‌ها:

• خرابی سنسورهای جریان داخلی درایو در فازهای مربوطه
• عیب در بردهای گیت درایور یا وجود قطعی در مسیر نمونه‌برداری جریان

راهکارها:

• این خطا کاملاً سخت‌افزاری است؛ باید درایو بدون موتور تست شود و در صورت ماندگاری، به مرکز تعمیرات ارسال گردد

خطای GFF در درایو دلتا سری B

عنوان خطا: خطای اتصال به زمین / Ground Fault

علت‌ها:

• اتصال عایق سیم‌پیچ موتور به پوسته بدنه موتور
• زخمی شدن کابل خروجی و تماس با سینی کابل یا بدنه تابلو

راهکارها:

• قطع کابل موتور و تست عایقی تک‌تک فازها نسبت به زمین با میگر
• اصلاح کابل‌کشی خروجی

خطای ANLER در درایو دلتا سری B

عنوان خطا: خطای فیدبک آنالوگ / Analog feedback error

علت‌ها:

• قطع شدن سیم سیگنال آنالوگ ورودی (ACI یا AVI)
• خارج شدن مقدار سیگنال دریافتی از بازه تعریف‌شده در پارامترها

راهکارها:

• بررسی سنسور فیدبک (مانند سنسور فشار یا دما) و سیم‌کشی آن
• اصلاح پارامترهای حد بالا و پایین آنالوگ ورودی

خطای PGERR در درایو دلتا سری B

عنوان خطا: خطای فیدبک انکودر / PG feedback signal error

علت‌ها:

• قطعی کابل یا سوکت کارت PG انکودر
• سوختن یا خرابی خود انکودر موتور
• چرخش موتور در جهت معکوس نسبت به فیدبک انکودر

راهکارها:

• چک کردن سیم‌کشی انکودر و منبع تغذیه آن
• تعویض سیم‌های فاز A و B انکودر در صورت نیاز به تغییر جهت

خطای AUE در درایو دلتا سری B

عنوان خطا: خطای اتوتیون / Auto Tuning Error

علت‌ها:

• عدم اتصال صحیح موتور به درایو در زمان اجرای پروسه شناسایی خودکار
• وارد کردن اطلاعات پلاک موتور به صورت اشتباه
• وجود بار مکانیکی روی شفت موتور در متد اتوتیون داینامیک

راهکارها:

• بررسی اتصالات ترمینال خروجی
• جداسازی کامل موتور از گیربکس یا بار در زمان اتوتیون داینامیک و وارد کردن مقادیر دقیق پلاک

خطای LC در درایو دلتا سری B

عنوان خطا: کاهش جریان / Under Current

علت‌ها:

• پاره شدن تسمه یا کوپلینگ خروجی موتور (بی‌باری کامل)
• کم بودن بیش از حد بار موتور نسبت به ظرفیت تنظیمی در پارامترها

راهکارها:

• چک کردن اتصالات مکانیکی موتور به بار
• تنظیم مجدد سطح حفاظت جریان پایین (Under-current detection level)

خطای PHL در اینورتر دلتا سری B

عنوان خطا: قطع فاز / Phase Loss

علت‌ها:

• قطع شدن یکی از سه فاز ورودی (R-S-T) یا خروجی (U-V-W)
• شل بودن ترمینال‌های قدرت یا سوختن فیوزهای مینیاتوری ورودی

راهکارها:

• اندازه‌گیری ولتاژ هر سه فاز ورودی زیر بار
• آچارکشی ترمینال‌های درایو و بررسی کابل‌های خروجی تا موتور

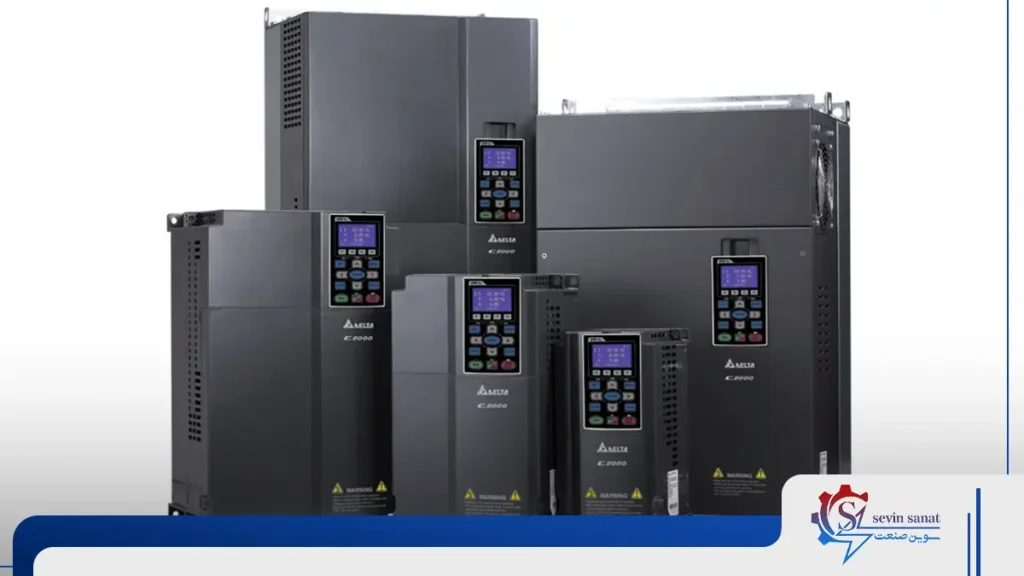

لیست خطاهای رایج در درایو DELTA-C2000

درایوهای پیشرفته سری C2000 دلتا کدهای خطا را عموماً با حروف کوچک یا ترکیبی نمایش می‌دهند و سیستم‌های حفاظتی دقیق‌تری دارند. تفاوت‌های کلیدی در ساختار کدهای این سری دیده می‌شود:

خطای ocA در اینورتر دلتا C2000

عنوان خطا: اضافه‌جریان در حین شتاب‌گیری / Over-current during acceleration

علت‌ها:

• سنگین بودن بار در لحظه شروع به حرکت
• کوتاه بودن پارامتر ACC زمان صعود
• اتصال کوتاه در مدار قدرت خروجی

راهکارها:

• افزایش مقدار زمان پارامتر شتاب‌گیری
• بررسی موتور و کابل‌ها با تجهیزات تست عایقی

خطای ocn اینورتر دلتا C2000

عنوان خطا: اضافه‌جریان در حالت کار پیوسته / Over-current during steady operation

علت‌ها:

• گیر مکانیکی ناگهانی سیستم در حین کارکرد
• نوسان شدید بار مکانیکی

راهکارها:

• روان‌سازی و بررسی بلبرینگ‌ها و گیربکس ماشین‌آلات
• تنظیم صحیح سیستم کنترل گشتاور

خطای ocd اینورتر دلتا C2000

عنوان خطا: اضافه‌جریان در حین کاهش سرعت / Over-current during deceleration

علت‌ها:

• شیب نزول (DEC) بسیار تیز و تند است
• عدم استفاده از مقاومت ترمز در بارهای با اینرسی بالا

راهکارها:

• افزایش زمان شیب توقف موتور
• اضافه کردن واحد و مقاومت ترمز مناسب به درایو

خطای GFF درایو دلتا C2000

عنوان خطا: خطای اتصال به زمین خروجی / Ground fault

علت‌ها:

• نشت جریان از فازهای خروجی به زمین یا بدنه موتور به دلیل افت کیفیت عایقی سیم‌ها

راهکارها:

• بررسی دقیق عایق‌بندی کابل‌ها و سیم‌پیچ الکتروموتور با دستگاه میگر

خطای ovA درایو دلتا C2000

عنوان خطا: اضافه ولتاژ در شتاب‌گیری / Over-voltage during acceleration

علت‌ها:

• نوسان شدید یا افزایش لحظه‌ای ولتاژ شبکه برق ورودی در لحظه استارت
• عملکرد نادرست سیستم اتوتیون یا پارامترهای راه‌اندازی بار

راهکارها:

• پایدارسازی شبکه برق ورودی تابلو و بررسی زمان شتاب‌گیری

خطای ovd درایو دلتا C2000

عنوان خطا: اضافه ولتاژ در کاهش سرعت / Over-voltage during deceleration

علت‌ها:

• بازگشت انرژی حرکتی موتور به باس DC در زمان اعمال شیب نزول فرکانس

راهکارها:

• افزایش زمان توقف (DEC) یا استفاده از سیستم‌های ترمز دینامیکی و مقاومت ترمز

خطای ovn اینورتر دلتا C2000

عنوان خطا: اضافه ولتاژ در سرعت ثابت / Over-voltage at constant speed

علت‌ها:

• بالا بودن دائم ولتاژ شبکه برق اصلی فراتر از محدوده استاندارد درایو
• وجود بارهای برگشتی دائمی در خط تولید

راهکارها:

• اصلاح ولتاژ منبع تغذیه اصلی یا استفاده از ترانسفورماتورهای کاهنده/تثبیت‌کننده

خطای ovS درایو دلتا C2000

عنوان خطا: اضافه ولتاژ در لحظه توقف / Over-voltage at stop

علت‌ها:

• عدم تخلیه کامل انرژی باقی‌مانده در لینک DC پس از ایست کامل موتور

راهکارها:

• بازنگری در پارامترهای ترمز DC و تنظیمات تخلیه باس DC

خطای LvA اینورتر دلتا C2000

عنوان خطا: افت ولتاژ در شتاب‌گیری / Low-voltage during acceleration

علت‌ها:

• افت شدید ولتاژ شبکه به دلیل جریان‌کشی بالای موتور در لحظه راه‌اندازی بار سنگین
• عیب در خازن‌های لینک DC

راهکارها:

• بررسی ابعاد و ضخامت کابل‌های ورودی برق و تقویت منبع تغذیه تابلویی

خطای Lvd اینورتر دلتا C2000

عنوان خطا: افت ولتاژ در کاهش سرعت / Low-voltage during deceleration

علت‌ها:

• ناپایداری منبع تغذیه شبکه یا افت ولتاژ لحظه‌ای هم‌زمان با کاهش سرعت موتور

راهکارها:

• بررسی و تست ولتاژ شبکه ورودی

خطای Lvn درایو دلتا C2000

عنوان خطا: افت ولتاژ در سرعت ثابت / Low-voltage at constant speed

علت‌ها:

• تضعیف انرژی ورودی شبکه یا عیب سخت‌افزاری در واحد اندازه‌گیری ولتاژ درایو

راهکارها:

• بررسی منبع تغذیه و در صورت نیاز تست برد کنترل اینورتر

خطای LvS درایو دلتا C2000

عنوان خطا: افت ولتاژ در زمان متوقف شدن / Low-voltage at stop

علت‌ها:

• افت یا قطع لحظه‌ای و شدید ولتاژ شبکه برق ورودی در حالت استندبای درایو

راهکارها:

• بررسی ثبات ولتاژ شبکه تغذیه اصلی

خطای OrP اینورتر دلتا C2000

عنوان خطا: حفاظت قطع فاز ورودی / Phase loss protection

علت‌ها:

• قطع شدن یا عدم تعادل شدید و متقارن نبودن ولتاژ در یکی از فازهای ورودی R, S, T

راهکارها:

• بررسی فازهای ورودی، مینیاتوری‌ها، کنتاکتورها و کلیدهای حفاظتی قبل از درایو

خطای oH1 درایو دلتا C2000

عنوان خطا: افزایش دمای ماژول قدرت / IGBT overheating

علت‌ها:

• کارکرد زیر بار سنگین و مداوم فراتر از توان مجاز IGBT
• خرابی فن خنک‌کننده داخلی ماژول قدرت

راهکارها:

• کاهش میزان بار، تمیز کردن کامل فن‌ها و هیت‌سینک و اطمینان از گردش آزاد هوا

خطای oH2 اینورتر دلتا C2000

عنوان خطا: افزایش دمای هیت‌سینک / Heatsink overheating

علت‌ها:

• عدم کارکرد درست یا سوختن فن‌های اصلی تهویه هیت‌سینک درایو

راهکارها:

• تعویض فن یا پاک‌سازی پلیسه‌ها و غبارهای انباشته روی هیت‌سینک

خطای tH2o درایو دلتا C2000

عنوان خطا: خطای سخت‌افزاری خازن / Capacitor hardware error

علت‌ها:

• خرابی، فرسودگی شدید یا کاهش ظرفیت شدید خازن‌های الکترولیتی باس DC
• نقص در مدارهای سنجش سلامت خازن روی برد قدرت

راهکارها:

• این خطا کاملاً سخت‌افزاری است؛ خازن‌های DC درایو باید توسط تعمیرکار مجرب تست و تعویض شوند

خطای oL درایو دلتا C2000

عنوان خطا: اضافه‌بار درایو / Over load

علت‌ها:

• عبور جریان مصرفی موتور از حد تنظیمی در مدت زمان طولانی

راهکارها:

• بررسی علت افزایش بار مکانیکی یا ارتقای توان درایو متناسب با کاربری

خطای oH3 اینورتر دلتا C2000

عنوان خطا: افزایش دمای موتور (سنسورهای PTC یا PT100) / Motor overheating (PTC / PT100)

علت‌ها:

• داغ شدن شدید پوسته و سیم‌پیچ الکتروموتور بر اساس گزارش سنسورهای حرارتی داخلی موتور

راهکارها:

• بررسی سیستم خنک‌کاری و پروانه موتور، کاهش بار مکانیکی اعمالی یا خنک کردن دستی موتور

خطای ot1 اینورتر دلتا C2000

عنوان خطا: عبور گشتاور از حد مجاز ۱ / Over torque 1

علت‌ها:

• افزایش ناگهانی گشتاور خروجی فراتر از حد تنظیم‌شده در پارامترها به دلیل گیر مکانیکی

راهکارها:

• اصلاح تنظیمات پارامترهای گشتاور یا برطرف کردن موانع مکانیکی حرکت

خطای ot2 درایو دلتا C2000

عنوان خطا: عبور گشتاور از حد بحرانی ۲ / Over torque 2

علت‌ها:

• رسیدن گشتاور موتور به مقادیر خطرناک و فراتر از آستانه اضطراری

راهکارها:

• توقف فوری سیستم و بازرسی همه‌جانبه مکانیزم‌های انتقال قدرت (گیربکس و شفت‌ها)

خطای uC درایو دلتا C2000

عنوان خطا: کاهش جریان خروجی / Under current

علت‌ها:

• قطع ارتباط مکانیکی موتور با بار (مثلاً پارگی تسمه پمپ یا فن)

راهکارها:

• بررسی اتصالات مکانیکی و تسمه‌ها و کوپلینگ‌های متصل به موتور

خطای cd1 – cd2 – cd3 اینورتر دلتا C2000

عنوان خطا: خطای سنسور جریان فازهای U، V، W / U, V, W Phase Error

علت‌ها:

• بروز ایراد فنی سخت‌افزاری در سنسور اثر هال یا مدارات اندازه‌گیری جریان برد کنترل

راهکارها:

• بررسی و تعمیر تخصصی برد کنترل و تعویض آی‌سی‌ها و سنسورهای جریان معیوب

خطای AUE اینورتر دلتا C2000

عنوان خطا: خطای شناسایی پارامترها / Auto-tuning error

علت‌ها:

• عدم تطابق رنج توان درایو با موتور، اشتباه در وارد کردن مقادیر پلاک یا وجود بار در مدل داینامیک

راهکارها:

• بررسی پارامترهای موتور، قطع بار از روی شفت و اجرای مجدد اتوتیون در حالت ایستا یا پویا

خطای AFE در درایو دلتا C2000

عنوان خطا: قطع فاز فیدبک PID / PID loss ACI

علت‌ها:

• از دست رفتن سیگنال فیدبک در کنترل حلقه بسته (قطع سنسور فشار یا جریان لوپ)

راهکارها:

• کنترل مسیر کابل‌کشی مدار فرمان سنسورها و اطمینان از صحت عملکرد سنسور فیدبک

خطای PGF2 درایو دلتا C2000

عنوان خطا: قطع فیدبک انکودر / PG feedback loss

علت‌ها:

• قطعی کابل یا سوکت انکودر، خرابی کارت انکودر متصل به C2000

راهکارها:

• بازبینی سیم‌کشی‌ها و تعویض کابل شیلددار انکودر در صورت قطعی مکرر

خطای GF3 درایو دلتا C2000

عنوان خطا: عدم چرخش انکودر / PG feedback stall

علت‌ها:

• قفل شدن مکانیکی شفت موتور در حالی که درایو فرکانس خروجی صادر می‌کند (عدم دریافت پالس از انکودر چرخان)

راهکارها:

• رفع قفل‌شدگی مکانیکی موتور و انکودر

خطای ACE درایو دلتا C2000

عنوان خطا: قطع سیگنال آنالوگ ورودی / ACI loss

علت‌ها:

• عدم دریافت سیگنال آنالوگ (ولتاژی یا جریانی) در ترمینال‌های ورودی فرمان

راهکارها:

• چک کردن خروجی PLC یا پتانسیومتر و مسیر سیم‌کشی تا درایو

خطای EF اینورتر دلتا C2000

عنوان خطا: خطای خارجی / External fault

علت‌ها:

• صادر شدن سیگنال خطا از تجهیزات جانبی به ورودی‌های فرمان درایو

راهکارها:

• عیب‌یابی مدار فرمان خارجی تابلو

خطای EF1 درایو دلتا C2000

عنوان خطا: خطای استوپ اضطراری / Emergency stop

علت‌ها:

• فعال شدن ورودی دیجیتال اضطراری و آزاد شدن روتور موتور (Free Run)

راهکارها:

• ریست مدار ایمنی پس از برطرف شدن شرایط خطر

خطای SdOr اینورتر دلتا C2000

عنوان خطا: سرعت بیش از حد مجاز / Over speed rotation feedback

علت‌ها:

• فراتر رفتن سرعت واقعی موتور از حد مجاز تنظیمی بر اساس فیدبک انکودر

راهکارها:

• اصلاح پارامترهای کنترل سرعت و بررسی اینرسی بار

خطای OPHL درایو دلتا C2000

عنوان خطا: قطع فاز خروجی درایو (فازهای U, V, W) / Output phase loss

علت‌ها:

• قطعی یا پاره شدن کابل متصل‌کننده درایو به موتور در هر یک از فازهای خروجی

راهکارها:

• آچارکشی ترمینال‌های خروجی درایو و گلند موتور و تست پیوستگی سیم‌ها با بی‌زر مولتی‌متر

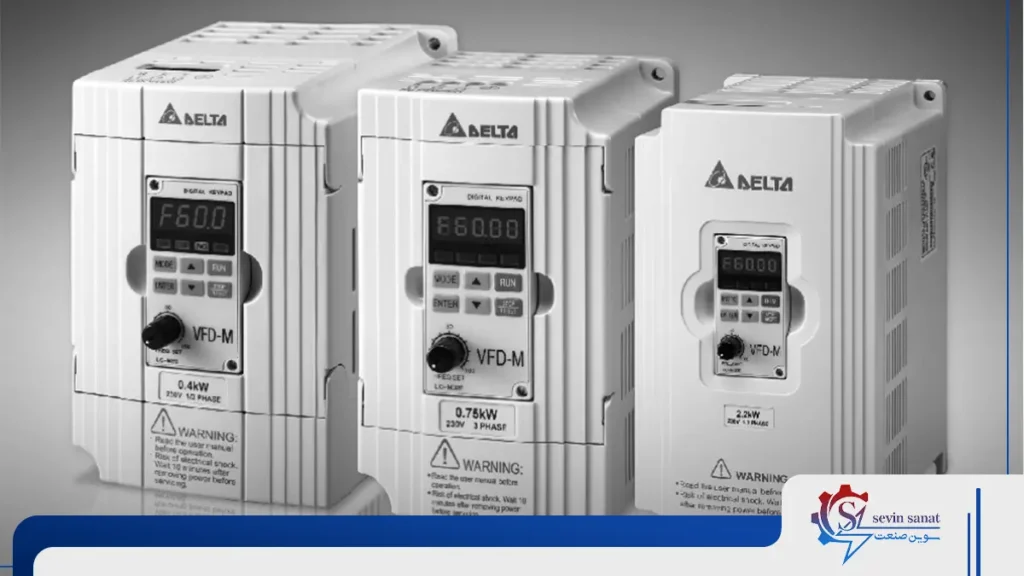

لیست خطاهای رایج در درایو DELTA-M (VFD-M)

در ادامه لیست خطاهای سری M درایوهای دلتا را نیز مشاهده می‌کنید:

خطای oc درایو دلتا سری M

عنوان خطا: اضافه‌جریان / Over-current

علت‌:

• اتصال کوتاه خروجی، بار ناگهانی سنگین یا نقص در ماژول قدرت

راهکار:

• بررسی اتصالات خروجی سیم‌ها و تست بار مکانیکی موتور

خطای ov درایو دلتا سری M

عنوان خطا: اضافه ولتاژ باس دی‌سی / Over-voltage

علت‌:

• برگشت انرژی ژنراتوری بار یا بالا بودن ولتاژ شبکه برق تغذیه

راهکار:

• افزایش زمان DEC یا نصب مقاومت ترمز بیرونی

خطای oH اینورتر دلتا سری M

عنوان خطا: افزایش دمای هیت‌سینک / Overheat

علت‌:

• از کار افتادن فن پشت درایو، دمای محیطی بالا یا گرفتگی مجرای هوا

راهکار:

• سرویس یا تعویض فن خنک‌کننده و تمیزکاری پره‌های هیت‌سینک

خطای Lu درایو دلتا سری M

عنوان خطا: افت ولتاژ لینک دی‌سی / Low-voltage

علت‌:

• ولتاژ شبکه ورودی ضعیف است یا فیوزها دچار افت ولتاژ شده‌اند

راهکار:

• بررسی ولتاژ ورودی با ولت‌متر و اصلاح خطوط تغذیه

خطای oL اینورتر دلتا سری M

عنوان خطا: اضافه‌بار درایو / Overload

علت‌:

• کشش بیش از حد جریان به علت سنگینی بار در مدت زمان مشخص

راهکار:

• کاهش بار مکانیکی سیستم یا افزایش توان اینورتر

خطای oL1 درایو دلتا سری M

عنوان خطا: اضافه‌بار الکترونیکی حرارتی موتور / Electronic thermal motor overload

علت‌:

• کارکرد موتور با جریان بالا در فرکانس پایین و بدون فن کمکی

راهکار:

• تنظیم پارامترهای حرارتی موتور بر اساس ظرفیت و نصب فن مجزا برای موتور

خطای oL2 اینورتر دلتا سری M

عنوان خطا: اضافه‌بار مکانیکی موتور / Motor overload

علت‌:

• گیرپاژ بار مکانیکی یا بار فراتر از توان شفت موتور

راهکار:

• چک کردن وضعیت چرخش روتور و بخش‌های مکانیکی

خطای HPF درایو دلتا سری M

عنوان خطا: خطای حفاظت سخت‌افزاری / Hardware protection fault

علت‌:

• نقص سخت‌افزاری در بردهای داخلی یا خروجی مدار قدرت درایو

راهکار:

• قطع کامل برق، بررسی فیزیکی درایو و ارسال به تعمیرگاه در صورت تکرار خطا

خطای ocR اینورتر دلتا سری M

عنوان خطا: اضافه‌جریان در حین شتاب‌گیری / Over-current during acceleration

علت‌:

• شتاب‌گیری بسیار سریع بار سنگین

راهکار:

• افزایش زمان پارامتر شتاب‌گیری (Acceleration Time)

خطای GFF درایو دلتا سری M

عنوان خطا: خطای اتصال زمین خروجی / Ground fault

علت‌:

• اتصال سیم‌های خروجی فازها به زمین یا بدنه موتور

راهکار:

• بررسی سیم‌کشی‌ها و عایق سیم‌پیچ الکتروموتور با میگر

خطای cf2 درایو دلتا سری M

عنوان خطا: خطای حافظه داخلی / Internal memory IC error

علت‌:

• عدم توانایی میکروکنترلر در خواندن اطلاعات آی‌سی حافظه EEPROM

راهکار:

• ریست فاکتوری اینورتر؛ در صورت عدم رفع عیب، نیاز به تعویض آی‌سی حافظه روی برد است

خطای cf3 اینورتر دلتا سری M

عنوان خطا: خطا در مدار سنسور جریان / Current sensing fault

علت‌:

• خرابی برد قدرت در بخش اندازه‌گیری یا آسیب به سنسورهای داخلی

راهکار:

• تست سخت‌افزاری برد کنترل درایو توسط متخصص

خطای PHL اینورتر دلتا سری M

عنوان خطا: قطع فاز ورودی / Input phase loss

علت‌:

• نبود یکی از فازهای تغذیه در ترمینال‌های R, S, T

راهکار:

• بررسی شبکه سه‌فاز ورودی و چک کردن فیوزها

خطاهای بدون کد (مشکلات سخت‌افزاری و نرم‌افزاری پنهان)

گاهی درایو دلتا دچار مشکل می‌شود اما هیچ کد خطایی روی نمایشگر ظاهر نمی‌شود. این موارد بیشتر منشأ سخت‌افزاری دارند:

روشن نشدن صفحه نمایشگر (کی‌پد) درایو

علت‌ها:

• سوختن فیوزهای ورودی
• خرابی خازن‌های لینک DC
• آسیب‌دیدگی منبع تغذیه سوئیچینگ داخلی درایو (مدار کلاچ یا آی‌سی پاور) به دلیل نوسان شدید ولتاژ

راهکارها:

• بررسی وجود برق در ترمینال‌های ورودی؛ در صورت وجود برق، برد پاور و منبع تغذیه داخلی درایو باید تعمیر سخت‌افزاری شوند

عدم چرخش موتور با وجود فرمان استارت و روشن بودن نمایشگر

علت‌ها:

• تنظیم نادرست پارامتر منبع فرمان (مثلاً روی ترمینال تنظیم شده اما فرمان از کی‌پد صادر می‌شود یا برعکس)
• قطعی در سیم‌کشی کلیدهای فرمان دیجیتال
• خرابی رله‌های فرمان داخلی

راهکارها:

• بررسی پارامترهای مرجع فرمان (مانند Pr.02.01 یا معادل آن در سری‌ها) و تست فیزیکی ورودی‌های دیجیتال از طریق وضعیت مانیتورینگ درایو

نویز شدید و لرزش در الکتروموتور بدون بروز خطا

علت‌ها:

• تنظیم نبودن فرکانس کریر (حامل)
• خرابی یکی از پل‌های دیودی خروجی
• شل بودن اتصالات ترمینال‌ها

راهکارها:

• تغییر و بهینه‌سازی فرکانس کریر (Carrier Frequency) و بررسی بالانس بودن ولتاژهای خروجی فازها با یک مولتی‌متر کالیبره

دلایل خرابی اینورترهای دلتا و بخش‌های آسیب‌پذیر

بر اساس تجربه واحد تعمیرات سوین صنعت، آسیب‌پذیرترین بخش‌های سخت‌افزاری درایو دلتا شامل موارد زیر هستند:

• ماژول‌های قدرت IGBT
  این قطعات به دلیل وظیفه سوئیچینگ فرکانس بالا و تحمل تمام جریان عبوری به سمت موتور، به شدت در برابر شوک‌های جریانی، اضافه ولتاژهای برگشتی و گرمای بیش از حد حساس هستند. خرابی فن یا اتصال کوتاه خروجی موتور، عامل اصلی سوختن IGBT است.
• خازن‌های الکترولیتی لینک دی‌سی (DC Bus Capacitors)
  خازن‌ها طول عمر مشخصی دارند که با دمای بالا یا ریپل شدید جریانِ ناشی از عدم تعادل ولتاژ شبکه برق ورودی به شدت کاهش می‌یابد. فرسودگی خازن‌ها در نهایت منجر به ترکیدگی یا کاهش راندمان صافی ولتاژ و ثبت کدهایی نظیر tH2o می‌شود.
• فن‌های خنک‌کننده مکانیکی
  کارکرد مداوم در محیط‌های پر از غبار، ذرات آهن یا رطوبت باعث قفل شدن بلبرینگ فن‌ها و فرسودگی آن‌ها می‌شود. توقف فن مستقیماً دمای داخلی را بالا برده و خرابی‌های زنجیره‌ای به بار می‌آورد.
• بردهای کنترل و واحدهای سنسور جریان
  نفوذ رطوبت، غبار هادی یا ایجاد جرقه به دلیل کیفیت پایین شبکه برق می‌تواند اپتوکوپلرها و مدارهای نمونه‌بردار آنالوگ را بسوزاند که منجر به صادر شدن دائمی خطاهای کاذب مانند cd1 یا CF3 می‌شود.

نکات پیشگیری از خرابی درایوهای دلتا

رعایت نکات زیر، میزان خرابی درایوهای دلتا را تا ۹۰٪ کاهش می‌دهد:

1. طراحی بهینه تهویه تابلو: استفاده از فیلترهای نانو ضد غبار برای فن‌های تابلو برق و نگهداری دمای کاری تابلو در محدوده زیر ۴۰ درجه سانتی‌گراد.
2. به‌کارگیری چوک ورودی و خروجی (Reactors): نصب AC Line Reactor در ورودی درایو جهت سرکوب هارمونیک‌ها و خنثی‌سازی نوسانات شدید شبکه برق، و نصب چوک خروجی در بارهایی با طول کابل بیش از ۲۰ متر تا موتور.
3. سرویس دوره‌ای مداوم (PM): بادگیری دوره‌ای هیت‌سینک‌ها با هوای کاملاً خشک و بدون روغن کمپرسور جهت ممانعت از ایجاد لایه‌های حرارتی عایق غباری.
4. نصب مقاومت ترمز استاندارد: برای بارهایی با توقف‌های ناگهانی، پله‌ای یا اینرسی بالا (مانند بارهای سانترفیوژ، کرین و نوار نقاله‌های شیب‌دار) حتماً مقاومت ترمز با اهم و توان نامی استاندارد منطبق بر منوال و کاتالوگ‌های سری دقیق درایو خود نصب کنید. اگر نیاز به کاتالوگ‌ درایو دلتا و منوال سری‌های مختلف آن دارید، روی لینک کلیک کنید و دفترچه راهنما و کاتالوگ سری مورد نظر خود را رایگان دانلود کنید.
5. تنظیم دقیق قابلیت Stall Prevention: فعال‌سازی توابع پیشگیری از قفل‌شدگی جریان و ولتاژ در پارامترهای داخلی درایو تا در مواقع اضطراری شیب‌ها را به صورت خودکار تعدیل کند.

اهمیت عیب‌یابی به موقع در پیشگیری از توقف‌ تجهیزات

شناخت کدهای خطای اینورتر دلتا و اقدام به‌موقع برای رفع آن‌ها، کلید اصلی جلوگیری از توقف‌های طولانی‌مدت و خسارت‌های سنگین است. با این حال، عیب‌یابی ریشه‌ای و بازگرداندن دقیق درایو به چرخه کار، اهمیت ویژه‌ای دارد. سوین صنعت به عنوان همکار مورد اعتماد شما، با تکیه بر دانش فنی روز و ابزارهای پیشرفته عیب‌یابی، آماده‌اند تا در صورت بروز هرگونه مشکل سخت‌افزاری یا نیاز به اورهال سیستم‌ها، در سریع‌ترین زمان ممکن پایداری و راندمان بالا را به تجهیزات شما بازگردانند.

سوالات متداول
