لیست خطاهای درایو اشنایدر؛ بررسی خطاهای ۴ سری رایج (ATV310, ATV320, ATV610, ATV71)

دسترسی به لیست خطاهای درایو اشنایدر یکی از نیازهای اصلی و روزمره مهندسان اتوماسیون صنعتی و تکنسین‌های نگهداری و تعمیرات در خطوط تولید است. در این مقاله تخصصی، تمامی کدهای خطای بررسی شده مربوط به چهار سری پرکاربرد و محبوب بازار ایران یعنی Altivar 310 ،Altivar 320، Altivar 610 و Altivar 71 هستند. شما در این محتوای جامع قراره با تمامی کدهای خطا، آلارم‌های نمایشگر، خطاهای بدون کد سخت‌افزاری (مانند روشن نشدن دستگاه)، دلایل اصلی خرابی قطعات داخلی و روش‌های پیشگیری از آن‌ها آشنا شوید تا در سریع‌ترین زمان ممکن ریشه خطا را شناسایی و برطرف کنید. اگر درایو شما دچار مشکل حادی شده که با راهکارهای استاندارد برطرف نمی‌شود، برای تعمیر درایو اشنایدر روی خدمات سوین صنعت حساب کنید؛ عیب یابی در سوین صنعت کاملا رایگان است و مهندسان ما پس از بررسی دقیق، هزینه و زمان دقیق تعمیرات را به شما اعلام خواهند کرد.

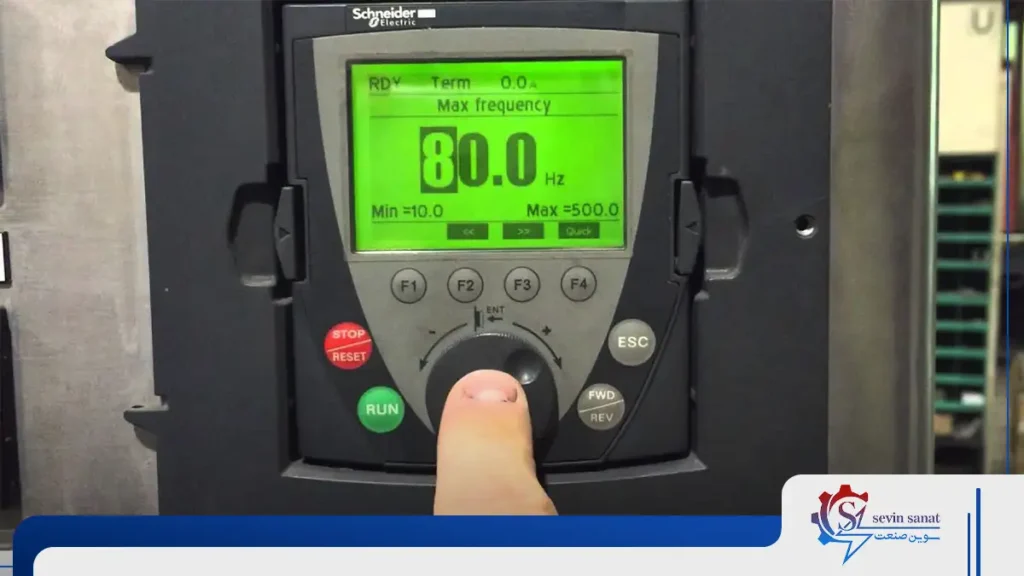

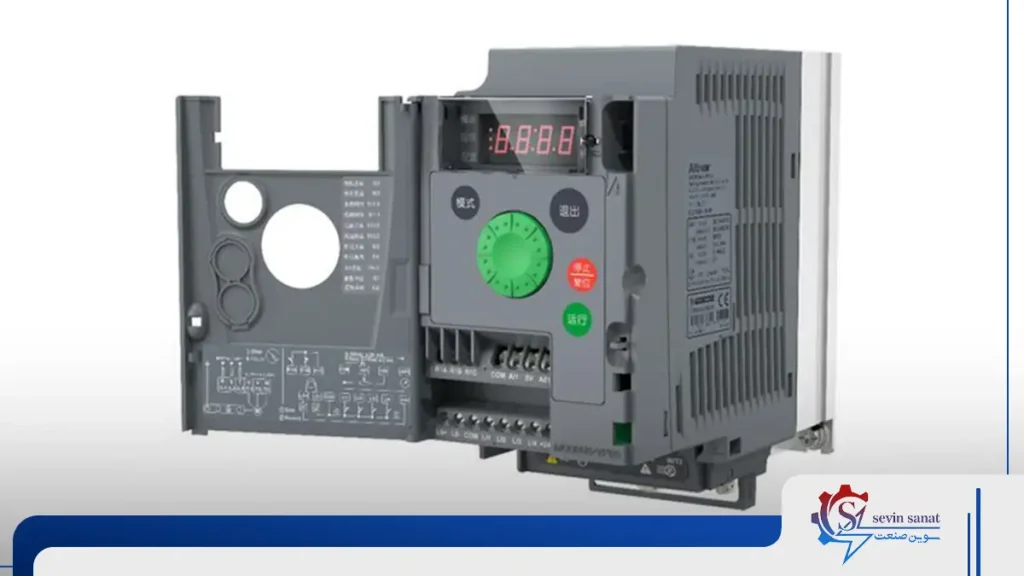

کد خطا	کد خطا در سری 310	عنوان فارسی	عنوان انگلیسی
OCF	F010	اضافه‌جریان	Overcurrent
ObF	F009	اضافه‌ولتاژ لینک دی‌سی ناشی از ترمزگیری	Overbraking / DC Bus Overvoltage
OHF	F011	داغ شدن بیش از حد درایو	Drive Overheating
OLF	F013	اضافه‌بار موتور	Motor Overload
USF	F030	افت ولتاژ لینک دی‌سی	Undervoltage
OSF	F016	اضافه‌ولتاژ شبکه تغذیه	Supply Mains Overvoltage
PHF	F017	قطعی فاز ورودی	Input Phase Loss
OPF1 / OPF2	F014 / F015	قطعی فاز خروجی موتور	Output Phase Loss
SCF1 / SCF3 / SCF4 / SCF5	F018 / F019 / F020 / F021	انواع اتصال کوتاه	Short Circuit Faults
SLF1 / SLF3	F022 / F024	قطع ارتباط شبکه مدباس و نمایشگر	Modbus / HMI Communication Interruption
EEF1 / EEF2	–	خطای حافظه داخلی	EEPROM Memory Fault
CFF / CFI / CF1 / CF2	F031 / F032	خطاهای پیکربندی	Configuration Errors
SOF	F025	سرعت بیش از حد موتور	Motor Overspeed
tnF	F028	خطای اتوتیونینگ	Autotuning Error
ULF / OLC	F029 / F012	افت بار و اضافه‌بار فرآیند	Process Underload / Overload
CnF	–	قطع ارتباط کارت آپشن شبکه	Fieldbus Communication Error
EPF1 / EPF2	–	خطای خارجی (تحریک ورودی با سنسور)	External Fault
LCF	–	خطای کنتاکتور اصلی ورودی	Input Contactor Fault
tJF	–	افزایش دمای کریستال ترانزیستورهای قدرت	IGBT Overheating

خطاهای مشترک در تمامی سری‌های اینورتر اشنایدر

بسیاری از خطاهای حفاظتی در ساختار سخت‌افزاری و نرم‌افزاری تمامی درایوهای آلتیوار اشنایدر مشترک هستند. در این بخش، این کدهای کلیدی را به همراه علل دقیق بروز و روش‌های رفع عیب بررسی می‌کنیم.

خطای OCF اشنایدر

(در سری ۳۱۰: F010)

نام فارسی و انگلیسی: اضافه‌جریان (Overcurrent)

علت‌ها:

• سفتی بیش از حد یا قفل شدن بار مکانیکی موتور.
• کوتاه بودن زمان شتاب‌گیری (پارامتر ACC) در کاربردهای سنگین.
• وجود اتصال کوتاه یا جریان نشتی شدید در کابل‌های خروجی یا سیم‌پیچ موتور.
• انتخاب نادرست سایز و توان درایو نسبت به توان موتور متصل شده.

راهکارها:

• افزایش زمان شتاب‌گیری (Acceleration Time).
• چک کردن کوپلینگ‌ها، گیربکس و بار مکانیکی جهت اطمینان از روان بودن چرخش.
• تست عایقی سیم‌پیچ موتور و کابل‌ها با میگر (جدا از درایو).
• انطباق مشخصات پلاک موتور با پارامترهای جریانی اینورتر.

خطای ObF اینورتر اشنایدر

(در سری ۳۱۰: F009)

نام فارسی و انگلیسی: اضافه‌ولتاژ لینک دی‌سی ناشی از ترمزگیری (Overbraking / DC Bus Overvoltage)

علت‌ها:

• شتاب‌زدایی یا توقف بسیار سریع موتور (کم بودن پارامتر DEC).
• بازگشت شدید انرژی ژنراتوری از سمت موتور به لینک DC در بارهای با اینرسی بالا (مانند فن‌ها یا سانترفیوژها).
• عدم اتصال یا سوختن مقاومت ترمز (Braking Resistor).

راهکارها:

• افزایش زمان شتاب‌زدایی (Deceleration Time).
• نصب مقاومت ترمز مناسب با اهم و توان استاندارد اعلام شده در کاتالوگ.
• فعال‌سازی توابع کنترل خودکار ولتاژ ترمز در تنظیمات داخلی درایو.

خطای OHF درایو اشنایدر

(در سری ۳۱۰: F011)

نام فارسی و انگلیسی: داغ شدن بیش از حد درایو (Drive Overheating)

علت‌ها:

• کثیفی، تجمع گرد و غبار یا انسداد پره‌های هیت‌سینک آلومینیومی درایو.
• خرابی، گیرپاژ یا ضعیف شدن فن خنک‌کننده اینورتر.
• دمای بالای داخل تابلو برق یا عدم وجود تهویه مناسب تابلویی.
• کارکرد مداوم درایو در فرکانس‌های پایین با جریان نامی.

راهکارها:

• تمیز کردن هیت‌سینک با هوای فشرده (دمنده).
• تست و تعویض فن خنک‌کننده در صورت نیاز.
• بهبود سیستم تهویه تابلو برق (نصب فن‌های ورودی و خروجی فیلتردار یا کولر تابلویی).

خطای OLF درایو اشنایدر

(در سری ۳۱۰: F013)

نام فارسی و انگلیسی: اضافه‌بار موتور (Motor Overload)

علت‌ها:

• جریان‌کشی بیش از حد موتور به دلیل اورلود مکانیکی مداوم.
• تنظیم اشتباه پارامتر جریان نامی موتور (In) در منوی اصلی درایو.
• کارکرد موتور در دورهای بسیار پایین بدون استفاده از فن اکسترنال (فن خنک‌کننده خود موتور در دور پایین کارایی ندارد).

راهکارها:

• بررسی مکانیزم بار و کاهش فشار روی شفت موتور.
• تطبیق دقیق پارامتر حفاظت حرارتی موتور با جریان روی پلاک.
• استفاده از موتورهای دارای فن مستقل (Forced Cooling) در فرکانس‌های زیر ۲۵ هرتز.

خطای USF در اینورتر اشنایدر

(در سری ۳۱۰: F030)

نام فارسی و انگلیسی: افت ولتاژ لینک دی‌سی (Undervoltage)

علت‌ها:

• افت ناگهانی یا نوسان شدید در ولتاژ شبکه برق ورودی کارخانه.
• قطع شدن یکی از فازهای ورودی یا سوختن فیوزهای شبکه.
• آسیب دیدن مدار داخلی اندازه‌گیری ولتاژ یا رله کنتاکتور بای‌پاس درایو.

راهکارها:

• چک کردن ولتاژ ترمینال‌های ورودی با مولتی‌متر در حالت بارداری.
• بررسی خطوط برق، کلیدهای مینیاتوری و فیوزهای تندکار (سریع).
• استفاده از استابلایزر یا ترانسفورماتور تثبیت‌کننده در شبکه‌های ضعیف.

خطای OSF درایو اشنایدر

(در سری ۳۱۰: F016)

نام فارسی و انگلیسی: اضافه‌ولتاژ شبکه تغذیه (Supply Mains Overvoltage)

علت‌ها:

• افزایش غیرمجاز ولتاژ شبکه برق اصلی ورودی به درایو.
• وجود اسپایک‌ها و نوسانات ولتاژی شدید ناشی از کلیدزنی بارهای سلفی بزرگ در شبکه کارخانه.

راهکارها:

• اندازه‌گیری و مانیتورینگ ولتاژ خط ورودی.
• استفاده از چوک ورودی (Line Choke) جهت فیلتر کردن نوسانات و ضربه‌های ولتاژی شبکه.

خطای PHF اینورتر اشنایدر

(در سری ۳۱۰: F017)

نام فارسی و انگلیسی: قطعی فاز ورودی (Input Phase Loss)

علت‌ها:

• قطع شدن کامل یکی از فازهای ورودی تغذیه (L1, L2, L3).
• شل بودن پیچ ترمینال‌های کابل تغذیه ورودی درایو.
• عدم تعادل شدید ولتاژ بین فازهای ورودی شبکه.

راهکارها:

• بررسی ولتاژ هر سه فاز ورودی و محکم کردن اتصالات ترمینال‌ها.
• تست فیوزهای شبکه قبل از درایو.

خطای OPF1 / OPF2 درایو اشنایدر

(در سری ۳۱۰: F014 / F015)

نام فارسی و انگلیسی: قطعی فاز خروجی موتور (Output Phase Loss)

علت‌ها:

• قطع شدن یکی یا هر سه فاز کابل‌کشی بین درایو و ترمینال موتور (U, V, W).
• سوختن یا قطع شدن یکی از کلاف‌های سیم‌پیچ داخل موتور الکتریکی.
• باز بودن کنتاکتور خروجی (در صورت وجود کنتاکتور بین درایو و موتور).

راهکارها:

• چک کردن صحت اتصال کابل خروجی و محکم بودن ترمینال‌ها.
• تست مقاومت اهمی کلاف‌های موتور با اهم‌متر.

خطای SCF1 / SCF3 / SCF4 / SCF5 اینورتر اشنایدر

(در سری ۳۱۰: F018 / F019 / F020 / F021)

نام فارسی و انگلیسی: انواع اتصال کوتاه (Short Circuit Faults)

علت‌ها:

• اتصال کوتاه مستقیم بین فازهای خروجی موتور (SCF1 / SCF5).
• اتصال کوتاه فاز به بدنه یا زمین در کابل یا تخته کلمپ موتور (SCF3).
• اتصال کوتاه سخت‌افزاری داخلی یا عدم اشباع ماژول قدرت IGBT (SCF4).

راهکارها:

• تست عایقی کامل کابل و سیم‌پیچ موتور با تجهیزات تست عایق.
• جداسازی موتور از درایو و استارت درایو در حالت بدون بار (اگر خطا کماکان با قطع موتور باقی بماند، ماژول IGBT داخلی یا برد اورج درایو سوخته است).

خطای SLF1 / SLF3 درایو اشنایدر

(در سری ۳۱۰: F022 / F024)

نام فارسی و انگلیسی: قطع ارتباط شبکه مدباس و نمایشگر (Modbus / HMI Communication Interruption)

علت‌ها:

• قطعی کابل ارتباطی شبکه مدباس یا شل شدن سوکت RJ45 نمایشگر کی‌پد (HMI).
• وجود نویز الکترومغناطیسی شدید روی کابل‌های دیتا به دلیل مجاورت با کابل‌های قدرت.
• تنظیم نبودن یا تناقض در پارامترهای بادریت (Baud Rate) و آدرس شبکه.

راهکارها:

• بررسی فیزیکی کابل‌ها و تعویض سوکت‌ها.
• استفاده از کابل شیلددار زوج به‌هم‌تابیده (STP) برای شبکه و جداسازی مسیر آن از کابل قدرت.
• بازبینی تنظیمات پارامترهای ارتباطی درایو.

خطای EEF1 / EEF2 اینورتر اشنایدر

نام فارسی و انگلیسی: خطای حافظه داخلی (EEPROM Memory Fault)

علت‌ها:

• بروز خرابی سخت‌افزاری در چیپ حافظه EEPROM برد کنترل (EEF1) یا برد قدرت (EEF2).
• تداخل داده‌ای یا قطع ناگهانی برق درایو در حین ذخیره‌سازی پارامترها.

راهکارها:

• خاموش و روشن کردن برق اصلی درایو.
• بازگردانی درایو به تنظیمات کارخانه (Factory Reset).

خطای CFF / CFI / CF1 / CF2 درایو اشنایدر

(در سری ۳۱۰: F031 / F032)

نام فارسی و انگلیسی: خطاهای پیکربندی (Configuration Errors)

علت‌ها:

• کپی یا انتقال پیکربندی نامعتبر و ناسازگار با استفاده از کارت حافظه یا پنل HMI ریموت.
• تعویض یکی از بردهای درایو با نسخه غیرهمخوان با توان دستگاه.

راهکارها:

• بازبینی پارامترهای تنظیم شده و بازگردانی به تنظیمات کارخانه.
• بررسی نسخه فِرم‌وِر (Firmware) بردهای تعویض شده.

خطای SOF اینورتر اشنایدر

(در سری ۳۱۰: F025)

نام فارسی و انگلیسی: سرعت بیش از حد موتور (Motor Overspeed)

علت‌ها:

• ناپایداری شدید بار یا کشیده شدن شفت موتور توسط بار (حالت اورهالینگ شدید).
• تنظیم نادرست پارامترهای کنترل برداری یا بهره‌های حلقه سرعت (Gain).

راهکارها:

• بررسی مکانیزم ترمز مکانیکی بار.
• تنظیم مجدد پارامترهای پایداری فرکانس و بهینه‌سازی کنترل برداری.

خطای tnF اینورتر اشنایدر

(در سری ۳۱۰: F028)

نام فارسی و انگلیسی: خطای اتوتیونینگ (Autotuning Error)

علت‌ها:

• عدم اتصال صحیح موتور به درایو در حین اجرای فرآیند اتوتیونینگ.
• عدم تطابق شدید توان موتور با توان نامی درایو.
• چرخش شفت موتور توسط یک عامل خارجی در زمان اندازه‌گیری پارامترهای استاتیکی سیم‌پیچ.

راهکارها:

• اطمینان از اتصال کامل فازهای موتور.
• اجرای اتوتیونینگ در حالت استراحت کامل موتور و قفل بودن بار مکانیکی.

خطای ULF / OLC در اینورتر اشنایدر

(در سری ۳۱۰: F029 / F012)

نام فارسی و انگلیسی: افت بار و اضافه‌بار فرآیند (Process Underload / Overload)

علت‌ها:

• پاره شدن تسمه، شکستن شفت یا خشک شدن پمپ (تشخیص افت بار ULF).
• گیر کردن ناگهانی مواد در فرآیند تولید (تشخیص اضافه‌بار فرآیند OLC).

راهکارها:

• بررسی فیزیکی ترنسفر خط و سیستم‌های انتقال قدرت مکانیکی.
• تنظیم دقیق لول‌های آستانه گشتاور فرآیند در درایو.

خطای CnF / EPF1 / EPF2 / LCF / tJF در درایوهای اشنایدر

نام فارسی و انگلیسی: خطاهای شبکه فیلدباس، خطای خارجی، کنتاکتور ورودی و دمای IGBT

علت‌ها:

قطع ارتباط کارت آپشن شبکه (CnF).

• تحریک شدن ورودی دیجیتال اختصاص داده شده به خطای خارجی توسط سنسورهای بیرونی (EPF1 / EPF2).
• عدم پاسخ‌دهی یا خرابی کنتاکتور اصلی ورودی درایو (LCF).
• افزایش خطرناک دمای کریستال ترانزیستورهای قدرت (tJF).

راهکارها:

• بررسی کارت‌های شبکه و سوکت‌های مربوطه.
• چک کردن رله‌ها و سنسورهای بیرونی متصل به ابزار دقیق خط.
• بررسی کنتاکتور ورودی و پالس فرمانی آن.
• کاهش فرکانس سوئیچینگ درایو (پارامتر SFR) جهت خنک شدن ماژول قدرت.

در صورتی که برای عیب‌یابی دقیق‌تر به اطلاعات تکمیلی و جدول کامل پارامترها نیاز دارید، کاتالوگ درایو اشنایدر در دسترس شماست. شما می‌توانید جهت بررسی دفترچه راهنمای مدل‌های مختلف این برند، روی لینک کلیک کنید و کاتالوگ مورد نظر خود را دانلود کنیئ.

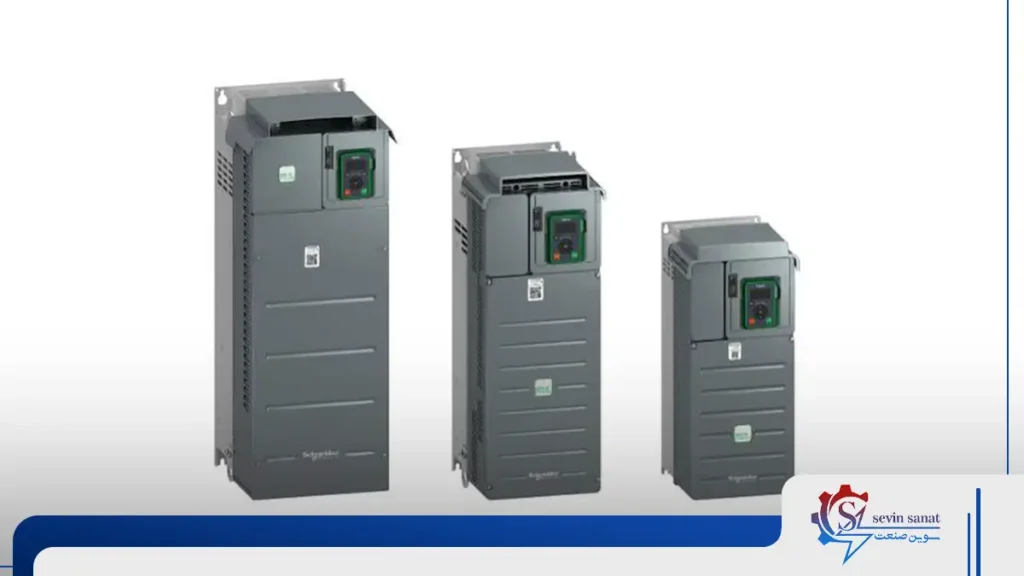

لیست خطاهای اینورتر اشنایدر Altivar 610 (ATV610)

این سری عمدتاً برای کاربردهای گشتاور متغیر مانند پمپ و فن طراحی شده است.

خطای CSF درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای سوئیچ کانال (Channel Switch Error)

• علت‌ها: تناقض در تغییر کانال فرمان بین ترمینال و شبکه.
• راهکارها: بررسی پارامترهای اولویت‌بندی کانال فرمان (Command Channel).

خطای ILF درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای ارتباطی داخلی (Internal Link Error)

• علت‌ها: قطع ارتباط دیتا بین ماژول نمایشگر یا کارت‌های توسعه با برد کنترل اصلی.
• راهکارها: سوکت‌ها و اتصالات فیزیکی بردها را چک کنید.

خطای InF0 تا InFr درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطاهای داخلی سخت‌افزاری (Internal Errors)

• علت‌ها: خرابی برد کنترل، نقص مدار سوئیچینگ داخلی یا عدم برقراری پایداری ولتاژهای ۵ و ۱۵ ولت داخلی.
• راهکارها: درایو نیاز به بررسی تخصصی سخت‌افزاری در کارگاه تعمیرات دارد.

خطای LFF1 تا LFF5 درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: قطعی سیگنال جریان ورودی‌های آنالوگ (AI 4-20mA loss)

• علت‌ها: قطع شدن سنسور فشار یا جریان متصل به ورودی‌های آنالوگ AI1 تا AI5 که روی مد ۴ تا ۲۰ میلی‌آمپر تنظیم شده‌اند.
• راهکارها: سیم‌کشی سنسور فیدبک را بررسی کنید؛ در صورت نیاز سنسور را تعویض کنید.

خطای PFIF درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای فیدبک حلقه PID (PID Feedback Error)

• علت‌ها: افت شدید یا خارج شدن سیگنال فیدبک سنسور از لول تعیین شده برای سیستم کنترل فشار/دبی.
• راهکارها: تنظیمات حد بالا و پایین PID و وضعیت فیزیکی لوله‌ها را چک کنید.

خطای PGLF / PGrF درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای بارگذاری و اجرای برنامه (Program Loading / Running Error)

• علت‌ها: نقص در فایلهای نرم‌افزاری داخلی توابع لاجیک درایو.
• راهکارها: فِرم‌وِر درایو را آپدیت کنید یا دستگاه را ریست فکتوری نمایید.

خطای SSF درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای قفل شدن / استال موتور (Motor Stall Error)

• علت‌ها: گیرپاژ شدید پمپ یا موتور و عدم توانایی حرکت شفت تحت جریان مجاز.
• راهکارها: شفت پمپ را به صورت دستی بچرخانید تا از عدم مسدود شدن پروانه‌ها مطمئن شوید.

خطای t2CF تا t5CF / tH2F تا tH5F درایو اشنایدر Altivar 610

نام فارسی و انگلیسی: خطای حرارتی پروب‌های ورودی آنالوگ (Thermal Sensor Error)

• علت‌ها: داغ شدن بیش از حد سنسورهای PTC/PT100 متصل به ورودی‌های آنالوگ یا خرابی خود پروب‌ها.
• راهکارها: دمای محیط موتور را اندازه بگیرید و اتصالات پروب حرارتی را بررسی کنید.

کد خطاها در اینورتر اشنایدرATV610	عنوان فارسی	عنوان انگلیسی
CSF	خطای سوئیچ کانال	Channel Switch Error
ILF	خطای ارتباطی داخلی	Internal Link Error
InF0 تا InFr	خطاهای داخلی سخت‌افزاری	Internal Errors
LFF1 تا LFF5	قطعی سیگنال جریان ورودی‌های آنالوگ	AI 4-20mA loss
PFIF	خطای فیدبک حلقه PID	PID Feedback Error
PGLF / PGrF	خطای بارگذاری و اجرای برنامه	Program Loading / Running Error
SSF	خطای قفل شدن / استال موتور	Motor Stall Error
t2CF تا t5CF / tH2F تا tH5F	خطای حرارتی پروب‌های ورودی آنالوگ	Thermal Sensor Error

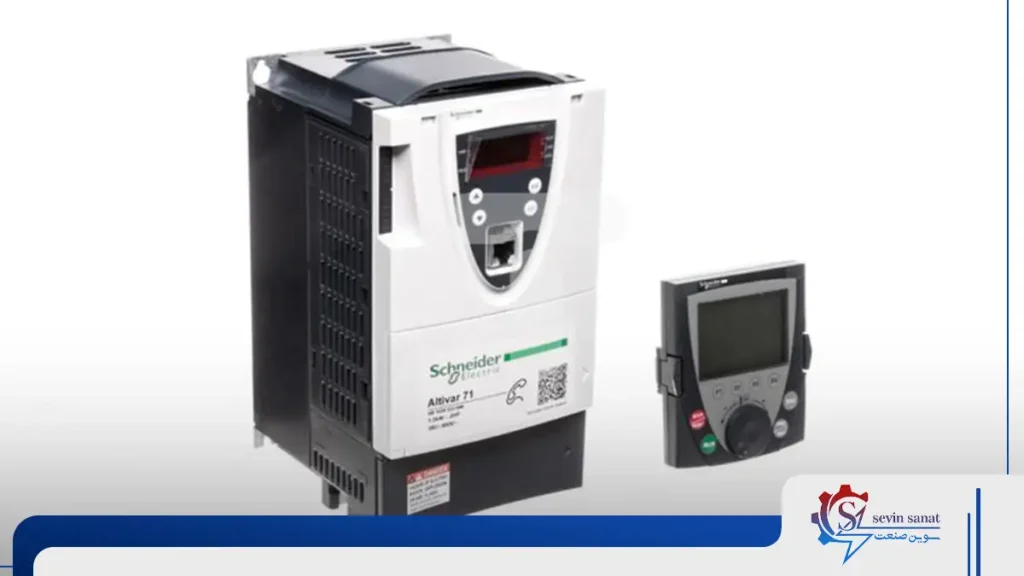

لیست خطاهای اینورتر اشنایدر مدل Altivar 71 (ATV71)

این سری از درایوهای اشنایدر مهندسی شده برای کاربردهای فوق سنگین و پیشرفته همراه با فیدبک انکودر هستند.

خطای AI2F درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: عدم وجود سیگنال در ورودی آنالوگ AI2

• علت‌ها: قطعی ولتاژ مرجع یا سیگنال در پورت آنالوگ دوم.
• راهکارها: سیم‌کشی پتانسیومتر یا سیگنال فرمانی ورودی را چک کنید.

خطای AnF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: عدم تطابق سرعت انکودر (Speed Deviation Fault)

• علت‌ها: تفاوت فاحش میان سرعت محاسبه شده توسط کارت انکودر با فرکانس اعمالی درایو به دلیل لغزش شدید بار.
• راهکارها: کوپلینگ مکانیکی انکودر را بررسی کنید؛ پارامترهای کنترلر سرعت را بهینه‌سازی کنید.

خطای bOF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: اضافه‌بار مقاومت ترمز (Braking Resistor Overload)

• علت‌ها: فعال‌سازی مکرر ترمز در زمان کوتاه و جذب انرژی فراتر از ظرفیت حرارتی مقاومت ترمز.
• راهکارها: از مقاومت ترمز با توان (وات) بالاتر استفاده کنید یا زمان توقف را افزایش دهید.

خطای brF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: خطای فیدبک ترمز مکانیکی (Brake Feedback Error)

• علت‌ها: عدم تغییر وضعیت کنتاکت فیدبک ترمز مکانیکی پس از صادر شدن فرمان آزادسازی ترمز توسط رله درایو.
• راهکارها: مگنت ترمز مکانیکی و میکروسوئیچ فیدبک آن را بررسی کنید.

خطای bUF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: اتصال کوتاه مدار ترمز (Braking Unit Short Circuit)

• علت‌ها: سوختن یا چسبیدن ترانزیستور داخلی واحد ترمز (Chopper) یا اتصال کوتاه در کابل‌های مقاومت.
• راهکارها: مسیر کابل‌کشی مقاومت ترمز را بررسی کنید؛ یونیت ترمز داخلی درایو نیاز به تعمیر دارد.

خطای CrF1 / CrF2 درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: نقص در مدار شارژ اولیه (Inrush Current Circuit Malfunction)

• علت‌ها: سوختن رله شارژ یا مقاومت‌های سرامیکی محدودکننده جریان اولیه خازن‌ها در لحظه وصل شدن برق ورودی.
• راهکارها: قطعات مدار پیش‌شارژ روی برد قدرت باید تعویض شوند.

خطای ECF / EnF / SPF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: خطاهای کارت و کابل انکودر (Encoder Faults)

• علت‌ها: خرابی خود سنسور انکودر موتور, قطعی کابل شیلد دیتا یا مدار باز شدن یکی از کانال‌های A, B, Z.
• راهکارها: تغذیه کارت انکودر (۵ یا ۱۵ ولت) را چک کنید؛ اتصالات کابل را بازبینی نمایید.

خطای FCF1 درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: نقص در مدار سوئیچینگ خروجی (Switching Circuit Malfunction)

• علت‌ها: خرابی در گیت درایورهای فرمان به IGBTها.
• راهکارها: درایو باید توسط تکنسین الکترونیک صنعتی تست برد شود.

خطای InF1 درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: عدم تطابق برد قدرت (Rating Mismatch)

• علت‌ها: عدم همخوانی شناسه نرم‌افزاری برد کنترل با مشخصات آمپراژ برد قدرت متصل شده.
• راهکارها: کالیبراسیون و پروگرام بردهای درایو بررسی شود.

خطای PrF درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: خطای عملکرد قطع ایمن گشتاور (Power Removal Function Error)

• علت‌ها: قطع شدن ناگهانی یا تداخل در سیم‌کشی پل ایمنی ترمینال PWR بدون هماهنگی با فرآیند استاپ.
• راهکارها: اتصالات ترمینال ایمنی PWR را بررسی کنید.

خطای OtF1 / OtF2 / OtFL / PtF1 / PtF2 / PtFL درایو اشنایدر Altivar 71

نام فارسی و انگلیسی: خطاهای سنسورهای حرارتی PTC موتور

• علت‌ها: افزایش بیش از حد دمای موتور الکتریکی یا قطع شدن/اتصال کوتاه سنسورهای حرارتی PTC متصل به ورودی LI6.
• راهکارها: اجازه دهید موتور خنک شود؛ مقاومت سنسور PTC را با اهم‌متر چک کنید.

کد خطاهای اینورتر atv71	عنوان فارسی	عنوان انگلیسی
CSF	خطای سوئیچ کانال	Channel Switch Error
ILF	خطای ارتباطی داخلی	Internal Link Error
InF0 تا InFr	خطاهای داخلی سخت‌افزاری	Internal Errors
LFF1 تا LFF5	قطعی سیگنال جریان ورودی‌های آنالوگ	AI 4-20mA loss
PFIF	خطای فیدبک حلقه PID	PID Feedback Error
PGLF / PGrF	خطای بارگذاری و اجرای برنامه	Program Loading / Running Error
SSF	خطای قفل شدن / استال موتور	Motor Stall Error
t2CF تا t5CF / tH2F تا tH5F	خطای حرارتی پروب‌های ورودی آنالوگ	Thermal Sensor Error

لیست خطاهای درایو اشنایدر Altivar 310 (ATV310)

این سری اقتصادی و کامپکت بوده و کدهای خطای آن با حرف F شروع می‌شوند.

خطای F001 درایو اشنایدر Altivar 310

نام خطا: پیش‌شارژ (Precharge)

• علل احتمالی: خطای کنترل رله شارژ یا آسیب دیدن مقاومت شارژ.
• راهکار: درایو را خاموش و سپس مجدداً روشن کنید؛ اتصالات را بررسی کنید؛ پایداری منبع تغذیه اصلی را چک کنید؛ با واحد تعمیرات تماس بگیرید.

خطای F002 درایو اشنایدر Altivar 310

نام خطا: رتینگ ناشناخته درایو (Unknown drive rating)

• علل احتمالی: متفاوت بودن نسخه کارت قدرت (Power card) و کارت ذخیره شده.
• راهکار: با واحد تعمیرات تماس بگیرید.

خطای F003 درایو اشنایدر Altivar 310

نام خطا برد قدرت ناشناخته یا ناسازگار (Unknown or incompatible power board)

• علت احتمالی: عدم سازگاری کارت قدرت با کارت کنترل.
• راهکار: با واحد تعمیرات تماس بگیرید.

خطای F004 درایو اشنایدر Altivar 310

نام خطا: خطای لینک سریال داخلی (Internal serial link fault)

• علت احتمالی: قطع ارتباط بین کارت‌های داخلی درایو.
• راهکار: با واحد تعمیرات تماس بگیرید..

خطای F005 درایو اشنایدر Altivar 310

نام خطا زون صنعتی‌سازی نامعتبر (Invalid industrialization zone)

• علل احتمالی عدم سازگاری داده‌های داخلی درایو.
• راهکار با واحد تعمیرات تماس بگیرید.

خطای F006 درایو اشنایدر Altivar 310

نام خطا: مدار اندازه‌گیری جریان / مشکل در فیرم‌ور اپلیکیشن (Current measurement circuit / Problem with application firmware)

• علل احتمالی اندازه‌گیری نادرست جریان به دلیل خطای سخت‌افزاری مدار؛ یا به‌روزرسانی نامعتبر فیرم‌ور اپلیکیشن با استفاده از ابزار Multi-Loader.
• راهکار با واحد تعمیرات تماس بگیرید.

خطای F007 درایو اشنایدر Altivar 310

نام خطا: خطای تشخیص داده شده در حسگر حرارتی داخلی (Internal thermal sensor detected fault)

• علل احتمالی: حسگر دمای درایو به درستی کار نمی‌کند؛ درایو در وضعیت اتصال کوتاه یا مدار باز قرار دارد.
• راهکار: با واحد تعمیرات تماس بگیرید.

خطای F008 درایو اشنایدر Altivar 310

نام خطا: CPU داخلی (Internal CPU)

• علت احتمالی: خطای ریزپردازنده داخلی درایو.
• راهکار: درایو را خاموش و سپس مجدداً روشن کنید؛ در صورت عدم رفع خطا با واحد تعمیرات تماس بگیرید.

خطای F033 درایو اشنایدر Altivar 310

قطعی سیگنال جریان در ورودی آنالوگ اول (AI1 Current Loss)

• علل احتمالی: در صورتی تشخیص داده می‌شود که ورودی آنالوگ AI1 به عنوان جریان پیکربندی شده باشد؛ پارامتر اسکیلینگ جریان AI1 در مقدار 0% بزرگتر از 3 میلی‌آمپر تنظیم شده باشد و جریان ورودی آنالوگ کمتر از 2 میلی‌آمپر باشد.
• راهکار: اتصال ترمینال را بررسی کنید.

کد خطای اینورتر Altivar 310	عنوان فارسی	عنوان انگلیسی
F001	پیش‌شارژ	Precharge
F002	رتینگ ناشناخته درایو	Unknown drive rating
F003	برد قدرت ناشناخته یا ناسازگار	Unknown or incompatible power board
F004	خطای لینک سریال داخلی	Internal serial link fault
F005	زون صنعتی‌سازی نامعتبر	Invalid industrialization zone
F006	مدار اندازه‌گیری جریان / مشکل در فیرم‌ور اپلیکیشن	Current measurement circuit / Problem with application firmware
F007	خطای تشخیص داده شده در حسگر حرارتی داخلی	Internal thermal sensor detected fault
F008	CPU داخلی	Internal CPU
F033	قطعی سیگنال جریان در ورودی آنالوگ اول	I1 Current Loss

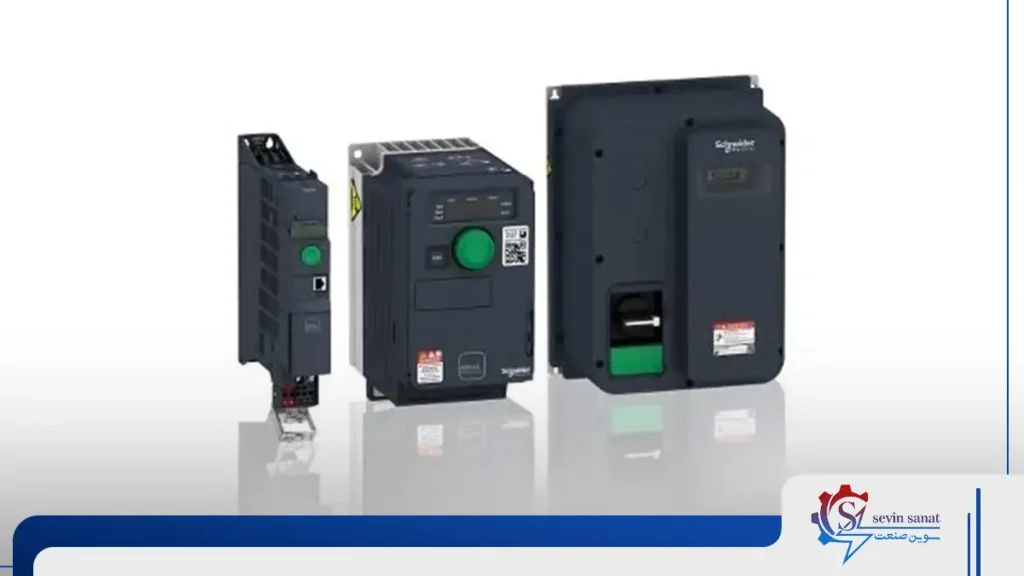

لیست خطاهای درایو اشنایدر Altivar 320 (ATV320)

این سری نسل جدید درایوهای ماشین‌سازی اشنایدر با قابلیت‌های پیشرفته ایمنی و فانکشن بلوک است.

خطای RoF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: لغزش بار (Load Slipping)

• علت‌ها: عدم توانایی موتور در حفظ گشتاور نامی و ایجاد انحراف میان فرکانس خروجی و سرعت فیدبک در کاربردهای بالابری.
• راهکارها: گشتاور تزریقی را افزایش دهید؛ مشخصات ترمز مکانیکی را چک کنید.

خطای ASF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای زاویه شیفت فاز (Angle Error)

• علت‌ها: خطا در حین اندازه‌گیری زاویه قطب‌ها در موتورهای سنکرون مغناطیس دائم (PM) به دلیل عدم قطع فاز یا اندوکتانس بسیار بالای سیم‌پیچ.
• راهکارها: اتصالات فاز موتور سنکرون را بازبینی کنید.

خطای bLF / brF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطاهای کنترل و فیدک ترمز (Brake Control / Feedback Fault)

• علت‌ها: نرسیدن جریان موتور به حد مجاز برای آزادسازی ترمز مکانیکی یا عدم انطباق منطق فرمان رله ترمز با کنتاکتور بیرونی.
• راهکارها: تنظیمات جریان رهاسازی ترمز (پارامتر Ibr) را تصحیح کنید.

خطای FCF1 / FCF2 درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: چسبیدن یا باز ماندن کنتاکتور خروجی (Output Contactor Stuck / Open)

• علت‌ها: خرابی تیغه‌های کنتاکتور نصب شده در مسیر خروجی درایو یا تداخل در رله فرمانی آن.
• راهکارها: مدار فرمان کنتاکتور خروجی را بررسی و پلاتین‌های آن را تست کنید.

خطای InF1 تا InFE درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطاهای ساختار سخت‌افزاری داخلی (Internal Faults)

• علت‌ها: خطای اندازه‌گیری جریان خروجی، خرابی سنسور حرارتی داخلی، تناقض در زون داده‌های کارخانه‌ای یا نقص در پردازنده مرکزی Internal-CPU.
• راهکارها: دستگاه باید جهت سرویس بردهای الکترونیکی به تعمیرگاه مجاز ارجاع داده شود.

خطای SAFF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای توابع ایمنی یکپارچه (Safety Fault)

• علت‌ها: تداخل، اتصال کوتاه یا قطعی در مدارهای مربوط به توابع ایمنی پیشرفته درایو مانند پورت‌های دوقلوی STO (Safe Torque Off).
• راهکارها: پایداری ولتاژ ۲۴ ولت اعمالی به ترمینال‌های ایمنی STO را بررسی کنید.

خطای COF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: قطع شبکه کن‌اوپن (CANopen Communication Fault)

• علت‌ها: قطع شدن لینک ارتباطی باس رینگ CANopen یا تایم‌اوت شدن دیتا.
• راهکارها: مقاومت ته خط باس (۱۲۰ اهم) و سیم‌کشی ترمینال‌های CAN_H و CAN_L را بررسی کنید.

خطای FLES درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای توقف فانکشن‌بلاک‌ها (FB Stop Fault)

• علت‌ها: صادر شدن دستور توقف ناگهانی در برنامه داخلی منطقی درایو (Function Blocks) در حین زیر بار بودن موتور.
• راهکارها: کدهای منطقی نوشته شده در نرم‌افزار را بازبینی کنید.

خطای dLF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای بار دینامیکی (Dynamic Load Fault)

• علت‌ها: نوسانات شدید، ناگهانی و غیرعادی در گام گشتاور بار مکانیکی موتور.
• راهکارها: پایداری سیستم مکانیکی خط تولید را بررسی کنید.

خطای FbE درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای داخلی بلوک توابع (Function Block Error)

• علت‌ها: بروز خطا در حین پردازش توابع اختصاصی پلتفرم نرم‌افزاری درایو.
• راهکارها: برنامه را مجدداً کامپایل و روی درایو بارگذاری کنید.

خطای HCF درایو اشنایدر Altivar 320

نام فارسی و انگلیسی: خطای جفت‌سازی کارت‌ها (Cards Pairing Fault)

• علت‌ها: عدم قفل‌شدن و تایید سریال بردهای جدید کنترل یا قدرت با یکدیگر یا خطای تداخل پسورد دستگاه.
• راهکارها: با استفاده از نرم‌افزار تخصصی SoMove، جفت‌سازی سخت‌افزاری بردها را مجدداً تعریف کنید.

کد خطای اینورتر Altivar 320	عنوان فارسی	عنوان انگلیسی
RoF	لغزش بار	Load Slipping
ASF	خطای زاویه شیفت فاز	Angle Error
bLF / brF	خطاهای کنترل و فیدک ترمز	Brake Control / Feedback Fault
FCF1 / FCF2	چسبیدن یا باز ماندن کنتاکتور خروجی	Output Contactor Stuck / Open
InF1 تا InFE	خطاهای ساختار سخت‌افزاری داخلی	Internal Faults
SAFF	خطای توابع ایمنی یکپارچه	Safety Fault
COF	قطع شبکه کن‌اوپن	CANopen Communication Fault
FLES	خطای توقف فانکشن‌بلاک‌ها	FB Stop Fault
dLF	خطای بار دینامیکی	Dynamic Load Fault
FbE	خطای داخلی بلوک توابع	Function Block Error
HCF	خطای جفت‌سازی کارت‌ها	Cards Pairing Fault

خرابی‌های متداول درایوهای اشنایدر (بدون کد خطا)

گاهی اوقات درایو اشنایدر هیچ کد خطایی روی صفحه نمایش نشان نمی‌دهد، اما سیستم به درستی کار نمی‌کند. این موارد از پیچیده‌ترین سناریوهای عیب‌یابی تجربی هستند.

۱. روشن نشدن دستگاه (صفحه نمایش کاملاً خاموش / Blank Screen)

علت اصلی: عدم ورود برق به دستگاه، سوختن فیوزهای اصلی ورودی، یا آسیب دیدن مدار منبع تغذیه سوئیچینگ داخلی (SMPS) برد قدرت درایو که ولتاژهای ۲۴ ولت و ۵ ولت بردهای کنترل را تامین می‌کند. همچنین اتصال کوتاه شدید در مسیر خروجی خازن‌های لینک DC یا سوختن وریستورهای ورودی به دلیل نوسان شدید برق (رعد و برق یا دو فاز شدن) می‌تواند عامل آن باشد.

اقدام عیب‌یابی: ابتدا ولتاژ ترمینال‌های L1, L2, L3 را بگیرید. اگر برق برقرار بود، ولتاژ لینک DC را از روی ترمینال‌های +P و -N اندازه‌گیری کنید (باید حدود ۵۴۰ ولت DC برای درایوهای سه فاز ۳۸۰ ولت باشد). اگر ولتاژ DC وجود داشت ولی کی‌پد خاموش بود، بخش SMPS داخلی سوخته و نیاز به تعمیر سخت‌افزاری دارد.

۲. استارت نشدن موتور

علت اصلی: فعال بودن یکی از توابع توقف مانند فری‌ویل (Freewheel Stop) یا توقف سریع (Fast Stop) به دلیل قطع شدن سیم‌کشی ترمینال دیجیتال مربوطه. در درایوهای اشنایدر در این حالت معمولاً وضعیت دستگاه به صورت nSt (مخفف NST) یا FST نمایش داده می‌شود که خطا به شمار نمی‌آیند، بلکه یک وضعیت بازدارنده هستند. همچنین تداخل در تخصصی‌ترین ترمینال ایمنی یعنی پورت STO (در سری ۳۲۰) از حرکت موتور جلوگیری می‌کند.

اقدام عیب‌یابی: وضعیت پارامترهای دیجیتال منوی کامند (Command) را چک کنید و مطمئن شوید که پل‌های ایمنی روی ترمینال‌ها برقرار هستند.

دلایل اصلی خرابی درایوهای اشنایدر و بخش‌های آسیب‌پذیر

بر اساس تجربیات واحد فنی سوین صنعت، برخی قطعات درایوهای اشنایدر بیشترین آسیب‌پذیری را دارند:

۱. ماژول قدرت IGBT: حساس‌ترین و گران‌ترین قطعه اینورتر است. به دلیل اتصال کوتاه‌های مکرر در خروجی، خنک‌کاری ضعیف (خرابی فن)، نوسانات ولتاژی و جریان‌کشی‌های شدید ناگهانی دچار آسیب دیدگی و سوختنِ ترانزیستورها می‌شود.

۲. خازن‌های الکترولیتی لینک دی‌سی: این خازن‌ها طول عمر مشخصی دارند. حرارت بالای محیط تابلو برق و وجود هارمونیک‌های شدید در شبکه، سرعت خشک شدن مایع الکترولیت داخلی آن‌ها را به شدت افزایش داده و منجر به باد کردن، نشتی یا انفجار خازن می‌شود.

۳. برد کنترل و سنسورهای هال اندازه‌گیری جریان: نفوذ گرد و غبار رسانا (مانند براده‌های فلزی در صنایع فولاد و تراشکاری) یا رطوبت بالا در صنایع غذایی و شمال کشور، باعث ایجاد اتصالی‌های ریز روی قطعات SMD برد کنترل و سوختن میکروکنترلر اصلی می‌گردد.

نکات پیشگیری از خرابی درایوهای اشنایدر

برای افزایش طول عمر اینورترهای اشنایدر و کاهش توقف‌های ناگهانی خط تولید، رعایت نکات زیر الزامی است:

• سرویس و نگهداری دوره‌ای منظم: حداقل هر ۶ ماه یک‌بار تابلوی برق را بی‌برق کرده و فن‌ها و هیت‌سینک درایو را با هوای فشرده کاملاً تمیز کنید تا تبادل حرارتی به نحو احسن انجام شود.
• نصب چوک ورودی و خروجی: اگر فاصله درایو تا موتور بیش از ۵۰ متر است، حتماً از چوک خروجی (Motor Choke) استفاده کنید تا خازن کابل آسیب به IGBT نزده. چوک ورودی نیز درایو را در برابر نوسانات شدید برق کارخانه مجهز می‌کند.
• تنظیم دقیق پارامترهای حفاظتی موتور: هرگز مشخصات پلاک موتور را به صورت حدسی وارد نکنید؛ تنظیم دقیق جریان نامی موتور، سد محکمی در برابر سوختن موتور و درایو است.
• استفاده از تابلو برق با IP مناسب: در محیط‌های با رطوبت بالا یا گرد و غبار شدید، درایو را در تابلوی کاملاً آب‌بند (دارای تهویه مجهز به فیلتر نانو یا کولر گاز تابلویی) نصب نمایید.

رفع انواع خطاهای درایو اشنایدر با سوین صنعت

کدهای خطای اینورتر، ابزارهای هوشمندی برای حفاظت از تداوم خط تولید کارخانه شما هستند. تشخیص به موقع و رفع اصولی خطاها، از استهلاک ماشین‌آلات جلوگیری می‌کند. اگر اینورتر شما با کدهای پیچیده داخلی بردهای الکترونیکی مانند سری کدهای InF یا خطای جدی مدار قدرت مواجه شده و ریست نمی‌شود، جهت جلوگیری از آسیب‌های بیشتر قطعات، عیب‌یابی تخصصی و رفع ارورها را به مهندسان مجرب سوین صنعت بسپارید؛ برای مشاوره فنی و تخصصی با سوین صنعت تماس بگیرید.
